W jaki sposób transformator montowany na słupie o mocy 37,5 kVA może poprawić niezawodną dystrybucję mocy

GuangbijskidostarczaTransformator słupowy o mocy 37,5 kVAdo napowietrznych systemów dystrybucyjnych obsługujących obciążenia w budynkach mieszkalnych, rolniczych, handlowych i lekkim przemyśle. Zaprojektowany do praktycznego zastosowania na zewnątrz, transformator ten łączy w sobie kompaktową instalację na słupie, miedziane uzwojenia, izolację olejową, kontrolowaną produkcję i testy fabryczne, aby zapewnić stabilną dystrybucję mocy od średniego do niskiego napięcia.

Transformator słupowy o mocy 37,5 kVA to transformator dystrybucyjny zaprojektowany w celu redukcji energii elektrycznej średniego napięcia z linii napowietrznych do niższego napięcia odpowiedniego dla użytkowników końcowych. Jego moc znamionowa 37,5 kVA sprawia, że ​​nadaje się do stosunkowo umiarkowanych obciążeń elektrycznych, gdzie preferowana jest zwarta, podwyższona instalacja transformatora. W artykule wyjaśniono, jak działa transformator, gdzie jest stosowany, jakie czynniki techniczne wpływają na wydajność, w jaki sposób jest on produkowany i testowany oraz dlaczego instalacja na słupie może być praktyczna w nowoczesnych napowietrznych sieciach dystrybucyjnych.

Spis treści

Co to jest transformator słupowy 37,5 kVA?

Jak działa transformator montowany na słupie o mocy 37,5 kVA?

Gdzie używany jest transformator słupowy o mocy 37,5 kVA?

Jakie są kluczowe funkcje?

Jak produkowany jest transformator?

Jakie testy powinni rozważyć kupujący?

Dlaczego warto wybrać transformator rozdzielczy montowany na słupie?

W jaki sposób kupujący powinni wybrać odpowiedni transformator?

Często zadawane pytania

Wniosek

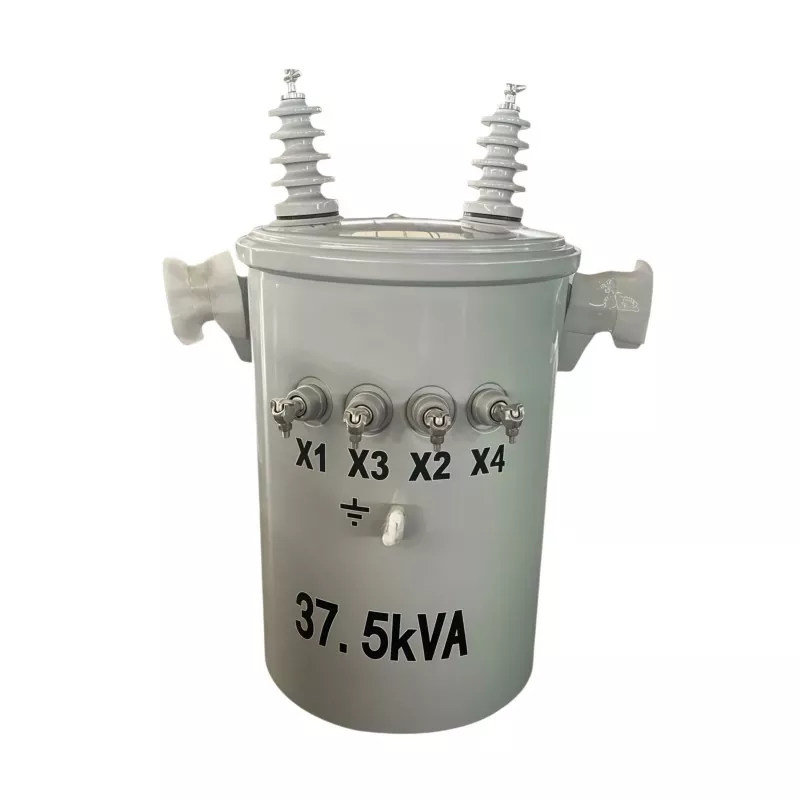

Co to jest transformator słupowy 37,5 kVA?

Transformator słupowy o mocy 37,5 kVA to urządzenie do dystrybucji energii elektrycznej instalowane na słupie energetycznym lub porównywalnej konstrukcji wsporczej napowietrznej. Jego podstawową funkcją jest obniżanie napięcia średniego napięcia z napowietrznej linii dystrybucyjnej do niższego napięcia, które może być wykorzystywane przez odbiorców w budynkach mieszkalnych, rolniczych, komercyjnych i przemyśle lekkim.

Wartość znamionowa 37,5 KVA reprezentuje pozorną moc transformatora. W praktycznym planowaniu dystrybucji wydajność ta może być odpowiednia dla sieci o umiarkowanym zapotrzebowaniu, w których większy transformator wprowadziłby niepotrzebną wydajność, podczas gdy mniejsza jednostka mogłaby zostać przeciążona.

Konfiguracja montowana na słupie stanowi również praktyczną alternatywę dla sprzętu montowanego na ziemi. Ponieważ transformator jest podniesiony, cenna przestrzeń naziemna może pozostać dostępna dla dróg, budynków, działalności rolniczej lub innej infrastruktury.

Kupującym poszukującym różnych konfiguracji transformatorów, rozwiązania Guangbian dotyczące transformatorów mocy dostarczają dodatkowych informacji na temat opcji transformatorów zanurzonych w oleju, suchych i montowanych na słupach.

Jak działa transformator montowany na słupie o mocy 37,5 kVA?

Zasada działania opiera się na indukcji elektromagnetycznej. Chociaż urządzenie jest kompaktowe, jego działanie zależy od skoordynowanej pracy rdzenia magnetycznego, uzwojenia pierwotnego, uzwojenia wtórnego, systemu izolacji i czynnika chłodzącego.

1. Wejście średniego napięcia

Energia elektryczna pochodzi z napowietrznej sieci dystrybucyjnej i trafia do uzwojenia pierwotnego transformatora. Dokładna konfiguracja napięcia wejściowego i wyjściowego zależy od wymagań projektu i obowiązujących norm sieciowych.

2. Generowanie pola magnetycznego

Prąd przemienny przepływający przez uzwojenie pierwotne wytwarza zmienne pole magnetyczne w rdzeniu transformatora. Stal elektrotechniczna o ziarnie zorientowanym jest powszechnie stosowana w rdzeniach transformatorów rozdzielczych, ponieważ jej właściwości magnetyczne pomagają kontrolować straty w rdzeniu.

3. Transformacja napięcia

Zmieniające się pole magnetyczne indukuje napięcie w uzwojeniu wtórnym. Stosunek zwojów między uzwojeniem pierwotnym i wtórnym określa zależność transformacji napięcia, umożliwiając zmniejszenie zasilania średniego napięcia do użytecznego niższego napięcia.

4. Zasilanie niskonapięciowe

Przekształcona energia elektryczna jest następnie dostarczana do podłączonych odbiorów za pośrednictwem sieci dystrybucyjnej niskiego napięcia. Właściwy dobór transformatora pomaga utrzymać akceptowalne warunki pracy, jednocześnie unikając niepotrzebnych strat mocy i energii.

Gdzie używany jest transformator słupowy o mocy 37,5 kVA?

Moc 37,5 KVA jest szczególnie istotna w systemach dystrybucyjnych o niskim lub umiarkowanym zapotrzebowaniu na energię elektryczną. Typowe zastosowania obejmują:

• Dystrybucja mieszkaniowa:Zaopatruje domy, wiejskie skupiska mieszkaniowe i małe społeczności.
• Elektryfikacja obszarów wiejskich:Wspomaganie rozbudowy sieci na obszarach, gdzie szeroko stosowana jest dystrybucja napowietrzna.
• Obiekty rolnicze:Dostarczanie energii do pomp irygacyjnych, budynków gospodarczych, obiektów inwentarskich i sprzętu szklarniowego.
• Małe budynki komercyjne:Obsługa sklepów, biur, warsztatów, magazynów i podobnych obiektów.
• Lekkie obciążenia przemysłowe:Zaopatrywanie mniejszych zakładów przetwórczych i warsztatów konserwacyjnych o umiarkowanym popycie.
• Projekty tymczasowe:Zapewnienie zewnętrznej dystrybucji energii elektrycznej dla wybranych zastosowań budowlanych lub inżynieryjnych.

Przed określeniem transformatora inżynierowie powinni obliczyć rzeczywiste i oczekiwane zapotrzebowanie na obciążenie, a nie wybierać sprzęt wyłącznie na podstawie wydajności nominalnej.

Jakie są najważniejsze cechy transformatora montowanego na słupie o mocy 37,5 kVA?

Na przydatność transformatora montowanego na słupie do projektu dystrybucji zewnętrznej wpływa kilka cech konstrukcyjnych i wydajnościowych.

W przypadku zespołów zakupowych charakterystyki te należy ocenić wraz z wymaganym stosunkiem napięcia, częstotliwością, konfiguracją faz, poziomem izolacji, warunkami środowiskowymi, obowiązującymi normami i specyfikacjami sieci.

Jak produkowany jest transformator?

Jakość produkcji ma bezpośredni związek z niezawodnością transformatora. W przypadku jednostki montowanej na słupie o mocy 37,5 KVA proces produkcyjny obejmuje wiele kontrolowanych etapów, a nie zwykły montaż zbiornika, rdzenia i uzwojeń.

Produkcja rdzenia

Rdzeń jest wytwarzany z arkuszy stali elektrotechnicznej, które są przycinane do kontrolowanych wymiarów i łączone w obwód magnetyczny. Prawidłowe układanie w stosy, rozmieszczenie połączeń, stan powierzchni i ciśnienie mocowania pomagają kontrolować straty magnetyczne i stabilność mechaniczną.

Precyzyjne nawijanie

Etap uzwojenia określa ważne właściwości elektryczne i mechaniczne. Informacje o produkcie firmy Guangbian określają uzwojenia z czystej miedzi dla jednostki o mocy 37,5 KVA. Rozmiar przewodu, liczba zwojów, napięcie uzwojenia, układ warstw i system izolacji muszą być dokładnie kontrolowane.

Po nawinięciu impregnacja próżniowa może pomóc materiałowi izolacyjnemu wniknąć w przestrzenie wewnątrz cewki i poprawić mechaniczne mocowanie, wydajność dielektryczną i przenoszenie ciepła.

Zespół rdzenia i cewki

Gotowe cewki są montowane z rdzeniem transformatora, elementami izolacyjnymi i połączeniami elektrycznymi. Odpowiednie odstępy między elementami pod napięciem są niezbędne dla wydajności izolacji i bezpiecznej pracy.

Montaż zbiornika

Część czynna jest zainstalowana wewnątrz kadzi transformatora i zanurzona w oleju izolacyjnym. Olej służy zarówno jako środek elektroizolacyjny, jak i czynnik chłodzący. Opublikowane informacje produkcyjne firmy Guangbian stwierdzają, że mineralny olej izolacyjny jest odwadniany i odgazowywany przed napełnieniem, podczas gdy spoiny zbiorników są sprawdzane pod kątem integralności.

Jakie testy powinni rozważyć kupujący?

Testy fabryczne są ważną częścią zakupu transformatora, ponieważ parametrów elektrycznych nie można wiarygodnie ocenić na podstawie samego wyglądu. Zgodnie z opublikowanymi informacjami o produkcie Guangbian, jego jednostka o mocy 37,5 KVA przechodzi kilka testów przed wysyłką.

• Testowanie bez obciążenia:Sprawdza prąd i straty związane z rdzeniem w warunkach bez obciążenia.
• Testowanie obciążenia:Ocenia straty obciążenia i wydajność wzrostu temperatury w znamionowych warunkach pracy.
• Testowanie napięcia wytrzymującego:Weryfikuje zdolność izolacji względem określonych napięć probierczych o częstotliwości sieciowej.
• Testowanie napięcia impulsowego:Pomaga ocenić zdolność systemu izolacji do wytrzymania przejściowych warunków przepięciowych.
• Testowanie oleju izolacyjnego:Ocenia właściwości, takie jak napięcie przebicia i właściwości związane z wilgocią.
• Pomiar rezystancji prądu stałego:Pomaga zidentyfikować nieprawidłowości w oporze uzwojenia i połączeniach elektrycznych.

W przypadku zamówień projektowych kupujący powinni poprosić o odpowiedni raport z testów i potwierdzić, że wymagania testowe odpowiadają normom kraju docelowego i specyfikacjom technicznym lokalnego przedsiębiorstwa użyteczności publicznej.

Dlaczego warto wybrać transformator rozdzielczy montowany na słupie?

Transformatory montowane na słupach są szczególnie praktyczne tam, gdzie sieć dystrybucyjna opiera się już na przewodach napowietrznych. Ich podwyższona konfiguracja może zapewnić szereg korzyści inżynieryjnych i infrastrukturalnych.

• Efektywne wykorzystanie przestrzeni:Transformator nie wymaga dużej powierzchni montażowej na poziomie gruntu.
• Kompatybilność z sieciami napowietrznymi:Konfiguracja łączy się naturalnie z napowietrznymi liniami dystrybucyjnymi.
• Obniżone wymagania cywilne:W porównaniu z niektórymi instalacjami naziemnymi może być wymaganych mniej dedykowanych konstrukcji naziemnych.
• Praktyczne wdrożenie na obszarach wiejskich:Konfiguracja nadaje się do rozbudowy sieci dystrybucyjnych na rozproszone społeczności.
• Przydatność na zewnątrz:Konstrukcja odporna na warunki atmosferyczne wytrzymuje narażone warunki pracy.
• Dostępna konserwacja:Personel użyteczności publicznej może sprawdzać i serwisować sprzęt, stosując odpowiednie procedury bezpieczeństwa.

Jednakże instalacja musi zawsze być zgodna z lokalnymi przepisami elektrycznymi, wymogami dotyczącymi obciążenia słupów, odstępami, zasadami uziemienia, wymaganiami dotyczącymi ochrony i procedurami użytkowymi. Dlatego wybór transformatora powinien być zintegrowany z ogólnym projektem dystrybucji, a nie traktowany jako odrębna decyzja o zakupie.

W jaki sposób kupujący powinni wybrać odpowiedni transformator?

Wybór transformatora o mocy 37,5 KVA wymaga czegoś więcej niż tylko potwierdzenia liczby KVA. Przed złożeniem zamówienia inżynierowie ds. zakupów powinni zapoznać się z pełnymi wymaganiami elektrycznymi i środowiskowymi.

1. Potwierdź obciążenie:Oblicz obecny popyt i rozsądny przyszły wzrost.
2. Potwierdź wymagania dotyczące napięcia:Określ napięcie pierwotne i wtórne zgodnie z systemem dystrybucji.
3. Sprawdź konfigurację faz:Określ, czy projekt wymaga sprzętu jednofazowego, czy trójfazowego.
4. Częstotliwość przeglądania:Potwierdź zgodność z częstotliwością lokalnej sieci elektrycznej.
5. Oceń warunki instalacji:Weź pod uwagę temperaturę otoczenia, wysokość nad poziomem morza, wilgotność, zanieczyszczenie, wiatr i ekspozycję.
6. Sprawdź wymagania dotyczące ochrony:Skoordynuj bezpieczniki, ochronę przeciwprzepięciową, uziemienie i inny sprzęt ochronny.
7. Poproś o dokumentację techniczną:Przejrzyj rysunki, informacje z tabliczki znamionowej, raporty z testów i obowiązujące normy.
8. Oceń możliwości dostawcy:Weź pod uwagę doświadczenie produkcyjne, procedury kontroli, identyfikowalność, możliwości dostaw i wsparcie posprzedażne.

Niezawodny dostawca transformatorów powinien być w stanie omówić te parametry przed rozpoczęciem produkcji, tak aby ostateczna konfiguracja odpowiadała rzeczywistemu projektowi, a nie polegała na ogólnej specyfikacji.

Często zadawane pytania

Co oznacza 37,5 kVA na transformatorze?

37,5 kVA to znamionowa moc pozorna transformatora. Wskazuje nośność elektryczną w określonych warunkach pracy i należy ją rozpatrywać łącznie z napięciem, współczynnikiem mocy, warunkami otoczenia i obowiązującymi wymaganiami projektowymi.

Gdzie można zainstalować transformator słupowy o mocy 37,5 kVA?

Można go stosować w odpowiednich napowietrznych systemach dystrybucyjnych obsługujących wspólnoty mieszkaniowe, obszary wiejskie, gospodarstwa rolne, małe obiekty handlowe, obiekty przemysłu lekkiego i wybrane tymczasowe projekty energetyczne.

Dlaczego uzwojenia miedziane są ważne?

Miedź zapewnia wysoką przewodność elektryczną i dobre właściwości mechaniczne uzwojeń transformatorów. Właściwy dobór przewodów i kontrolowane napięcie uzwojenia są również istotne, dlatego materiału uzwojenia nie należy oceniać niezależnie od kompletnego projektu uzwojenia.

Czy transformator słupowy nadaje się do każdego projektu?

Nie. Przydatność zależy od wymagań dotyczących obciążenia, poziomów napięcia, konfiguracji sieci, środowiska instalacji, standardów sieci, nośności słupa, odstępów bezpieczeństwa i lokalnych przepisów elektrycznych. Wykwalifikowany inżynier elektryk powinien potwierdzić ostateczną specyfikację.

Czego powinienem żądać od producenta transformatora?

Kupujący powinni rozważyć możliwość zażądania rysunków technicznych, danych z tabliczki znamionowej, dokumentacji testów rutynowych, obowiązujących norm, informacji dotyczących instalacji, warunków gwarancji, szczegółów opakowania i specyfikacji dostawy. W przypadku zamówień projektowych cenne mogą być również identyfikowalność i udokumentowane testy fabryczne.

Wniosek

Transformator montowany na słupie o mocy 37,5 kVA zapewnia praktyczny sposób obniżenia napięcia średniego napięcia w zastosowaniach dystrybucyjnych o umiarkowanym obciążeniu, przy jednoczesnym efektywnym wykorzystaniu infrastruktury napowietrznej. Jego działanie zależy od całego systemu inżynieryjnego, w tym konstrukcji rdzenia, jakości uzwojenia miedzianego, izolacji, chłodzenia, integralności zbiornika, testów fabrycznych i prawidłowej instalacji. Guangbian produkuje transformatory montowane na słupach w Chinach i wspiera globalnych nabywców w zakresie dostaw bezpośrednich do fabryki i rozwiązań w zakresie transformatorów. Jeśli planujesz projekt elektryfikacji obszarów wiejskich, system dystrybucji mediów, rolniczą sieć energetyczną lub zastosowanie komercyjne,skontaktuj się z namiw celu omówienia wymaganego napięcia, wydajności, warunków instalacji, wymagań testowych i dostosowanego do Twojego projektu rozwiązania transformatora.
