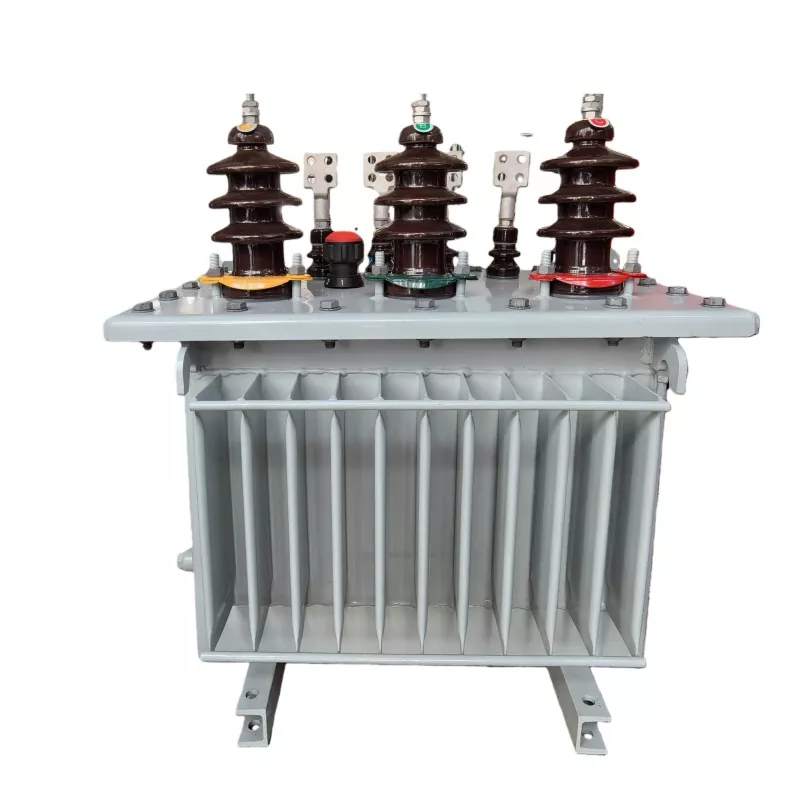

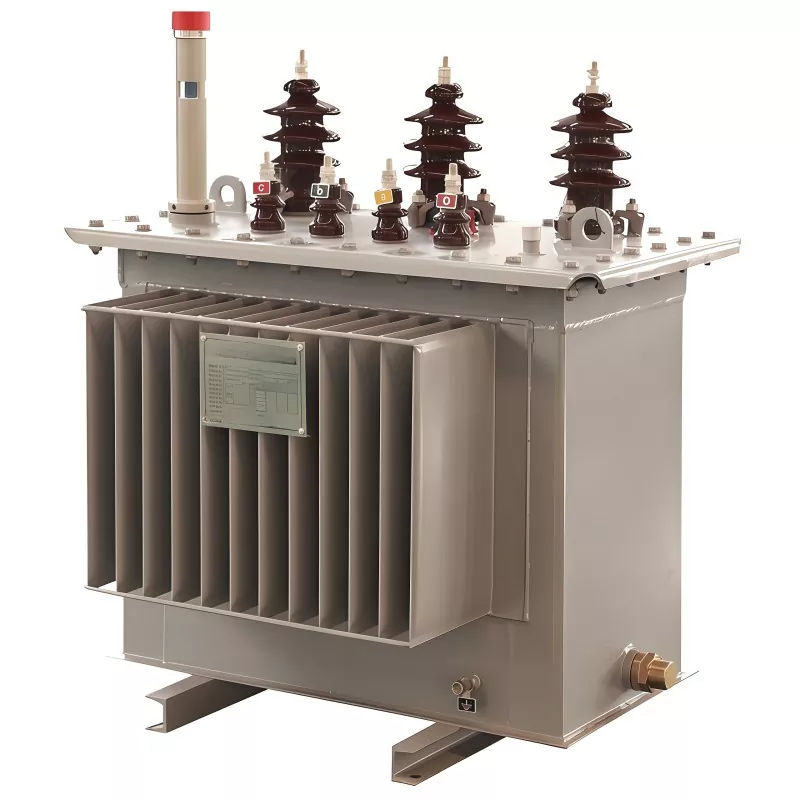

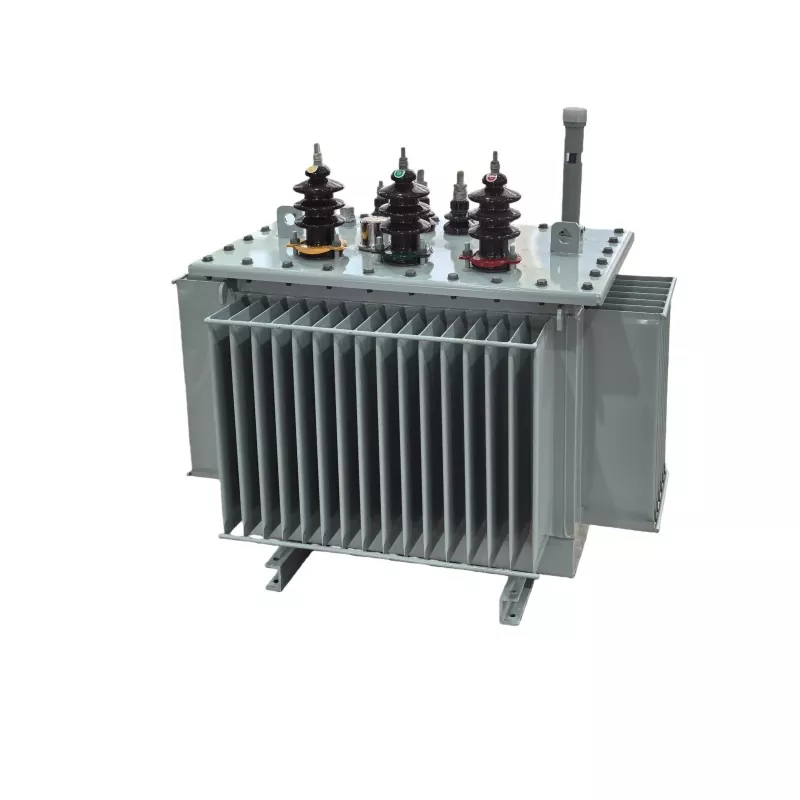

Transformator zanurzony w oleju o mocy 100 kVA i napięciu 11 kV

Transformator olejowy 100 kVA 11 kV jest transformatorem dystrybucyjnym średniego napięcia przeznaczonym do obniżania napięcia pierwotnego 11 kV do poziomów niskiego napięcia (zwykle 400 V / 415 V / 0,4 kV) w przemysłowych, komercyjnych i użyteczności publicznej systemach dystrybucji energii.

Wykorzystuje mineralny olej izolacyjny zarówno jako medium chłodzące, jak i izolacyjne, zapewniając stabilne parametry termiczne i wysoką wytrzymałość dielektryczną w warunkach ciągłego obciążenia.

Sprawa aplikacyjna

Transformator zanurzony w oleju o mocy 100 kVA i napięciu 11 kV, wyprodukowany przez firmę GUANGBIAN, został niedawno wdrożony przez afrykańskiego klienta w celu wymiany uszkodzonego transformatora, który uległ uszkodzeniu zwarciowemu w lokalnym systemie dystrybucji energii.

W tym projekcie w oryginalnym transformatorze zastosowano uzwojenia aluminiowe, które wybrano ze względu na oszczędność kosztów. Jednak ze względu na niestabilne warunki sieciowe i częste wahania napięcia po stronie użytkownika, transformator był wielokrotnie narażony na przeciążenia i naprężenia zwarciowe, co prowadziło do nadmiernego nagrzewania się i ostatecznie uszkodzenia uzwojenia.

Uzwojenia miedziane i aluminiowe dla transformatora 100 kVA

W przypadku transformatora dystrybucyjnego o mocy 100 kVA firma GUANGBIAN zapewnia zarówno:

● Opcja uzwojenia miedzianego

● Opcja uzwojenia aluminiowego

Chociaż uzwojenia aluminiowe oferują niższy koszt początkowy, ich wytrzymałość termiczna i wytrzymałość mechaniczna są stosunkowo niższe w porównaniu z uzwojeniami miedzianymi.

W niestabilnych środowiskach zasilania - takich jak:

● Częste wahania napięcia

● Wysoki prąd rozruchowy

● Powtarzające się zdarzenia zwarciowe

uzwojenia aluminiowe są bardziej podatne na:

● Przegrzanie w warunkach przeciążenia

● Degradacja izolacji

● Zmniejszona żywotność w trudnych zastosowaniach sieciowych

Uwzględnienie kosztów i niezawodności

Chociaż aluminiowe transformatory uzwojeniowe mają niższy początkowy koszt zakupu, rzeczywiste zastosowania pokazują, że w niestabilnych środowiskach sieciowych całkowity koszt cyklu życia może wzrosnąć ze względu na:

● Wymagania konserwacyjne

● Nieoczekiwane awarie

● Koszty wymiany

Dlatego wybór materiałów powinien opierać się na rzeczywistych warunkach pracy, a nie samej cenie początkowej, aby zapewnić długoterminową stabilność systemu i ograniczyć nieplanowane przestoje.

Dokument techniczny

Środowisko operacyjne

Warunki temperaturowe:

Długoterminowa temperatura otoczenia podczas pracy: -25 ℃ ~ +45 ℃.

Maksymalna robocza temperatura otoczenia: nie przekraczająca +50 ℃.

Temperatura przechowywania i transportu:

-40 ℃ ~ + 60 ℃.

Warunki wilgotności:

Wilgotność względna: ≤95% przy 25 ℃

Wymagania dotyczące wysokości:

Zakres dostosowania wysokości znamionowej: ≤1000 metrów

Pozycjonowanie techniczne a konkurenci

Transformator zanurzony w oleju a transformator suchy

Transformatory zanurzone w oleju są bardziej odpowiednie do zastosowań o dużej wytrzymałości, na zewnątrz i o długiej żywotności.

W porównaniu z niższymi standardami (trend w serii S9 / S11 / S13)

● S9: Wyższe straty, przestarzały standard wydajności

● S11: Podstawowa nowoczesna efektywność

● S13: Konstrukcja charakteryzująca się niskimi stratami i wysoką wydajnością (preferowana na rynkach eksportowych)

Transformator o mocy 100 kVA zaprojektowany w technologii rdzenia S13 może zmniejszyć straty bez obciążenia o 15–30% w porównaniu z transformatorem S11, poprawiając zwrot z inwestycji w długoterminową pracę.

Pozycjonowanie konkurencji na poziomie rynku

W porównaniu z producentami leków generycznych:

● Lepsza kontrola strat (optymalizacja bez obciążenia + utrata obciążenia)

● Większa odporność na zwarcia

● Ulepszona technologia uszczelniania (zapobieganie wyciekom oleju)

● Lepsza dokumentacja zgodności dla rynków eksportowych

Nasza fabryka

Warsztat blacharski

Warsztat nawijania folii

Warsztat nawijania

Warsztat pieców nawijających

Warsztat montażu transformatorów

Warsztaty uruchomienia transformatora

Często zadawane pytania

P1: Jaka jest żywotność transformatora zanurzonego w oleju o mocy 100 kVA?

Zwykle 20–30 lat, w zależności od warunków obciążenia, konserwacji i środowiska instalacji.

P2: Czy można go używać na zewnątrz?

Tak. Transformatory zanurzone w oleju są specjalnie zaprojektowane do podstacji zewnętrznych i trudnych warunków.

P3: Jaka konserwacja jest wymagana?

● Regularna kontrola poziomu oleju

● Okresowe badania dielektryczne oleju

● Dokręcanie tulei i połączeń

● Monitorowanie temperatury

Okresy między konserwacjami są zwykle dłuższe niż w przypadku transformatorów suchych.

P4: Jaka jest różnica między transformatorami 11KV i 10KV?

11KV to wyższy poziom napięcia systemowego, powszechnie stosowany w międzynarodowych sieciach dystrybucyjnych. Zasady działania pozostają podobne, ale wymagania dotyczące izolacji są bardziej rygorystyczne.

P5: Czy nadaje się do projektów związanych z energią odnawialną?

Tak. Jest szeroko stosowany w systemach dystrybucji energii słonecznej i wiatrowej ze względu na jego stabilność i tolerancję na przeciążenia.
