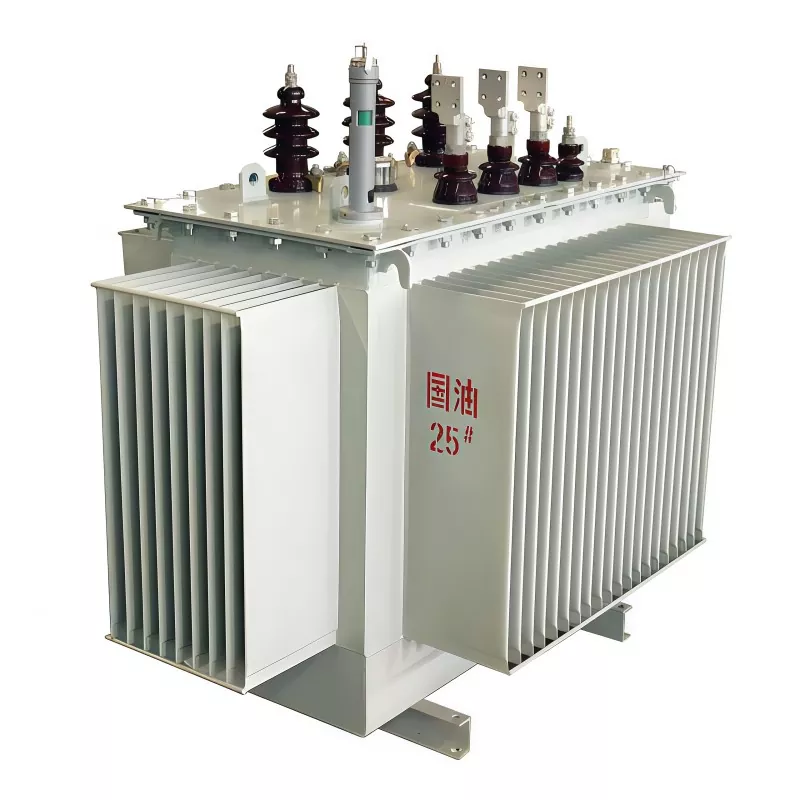

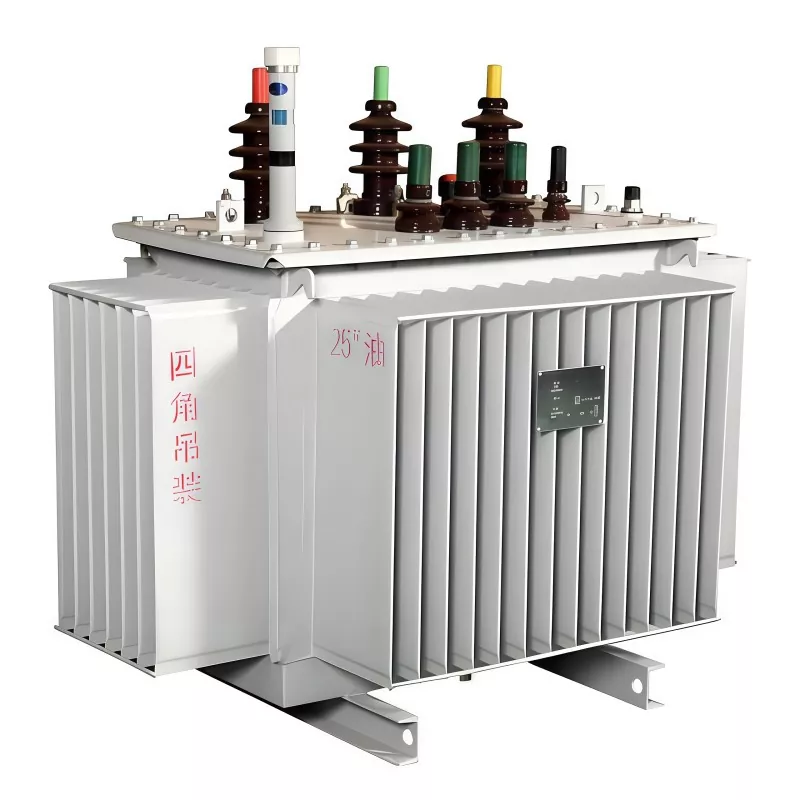

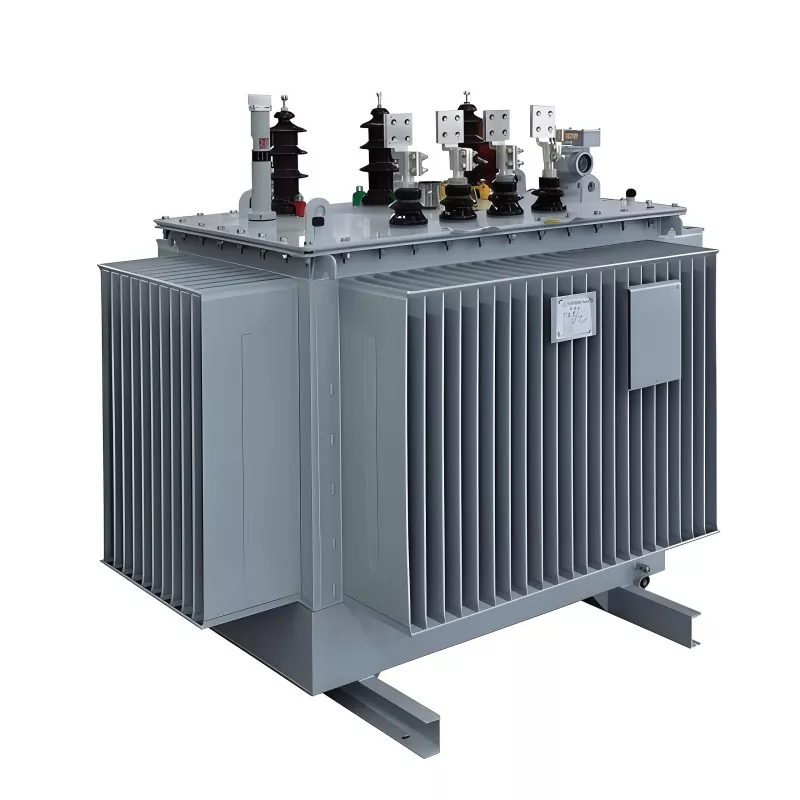

Transformator zanurzony w oleju 630KVA 6KV

Firma GUANGBIAN, jako dostawca transformatorów mocy w Chinach, opracowała transformator zanurzony w oleju o mocy 630 kVA i napięciu 6 kV, oparty na transformatorach zanurzonych w oleju serii TM w Turkmenistanie, z ulepszeniami zapewniającymi pełną wymianę. Kiedyś zapewniała wydajne i energooszczędne zasilanie zakładów wydobycia gazu ziemnego w Turkmenistanie.

Co to jest transformator zanurzony w oleju 630 kVA 6 kV?

Transformator zanurzony w oleju o mocy 630 kVA i mocy 6 kV to transformator rozdzielczy średniego napięcia, który wykorzystuje izolacyjny olej mineralny do chłodzenia i izolacji.

Przekształca napięcie pierwotne 6 KV na napięcie wyjściowe o niskim napięciu, takie jak 400 V, 415 V, 433 V, lub napięcie niestandardowe do zastosowań przemysłowych i komercyjnych.

Olej izolacyjny nie tylko poprawia efektywność rozpraszania ciepła, ale także zwiększa wytrzymałość izolacji, pomagając transformatorowi utrzymać stabilną pracę podczas długotrwałej pracy pod dużym obciążeniem.

Struktura rdzenia transformatora

Rdzeń transformatora

Rdzeń transformatora jest wykonany z wysokiej jakości blach ze stali krzemowej CRGO o konstrukcji schodkowej, aby zminimalizować wyciek strumienia magnetycznego i zmniejszyć straty energii.

Uzwojenia transformatora

W uzwojeniach zastosowano przewodniki z miedzi beztlenowej z wielowarstwową obróbką izolacyjną, aby poprawić przewodność elektryczną i wytrzymać uderzenia zwarciowe.

Zbiornik oleju

Zbiornik oleju z tektury falistej poprawia wydajność rozpraszania ciepła, kompensując jednocześnie rozszerzanie i kurczenie się oleju spowodowane zmianami temperatury.

Olej izolacyjny

Wysokiej jakości olej transformatorowy zapewnia zarówno funkcję izolacyjną, jak i chłodzącą, pomagając w utrzymaniu bezpiecznej i stabilnej pracy.

Dokument techniczny

Środowisko operacyjne

Warunki temperaturowe:

Długoterminowa temperatura otoczenia podczas pracy: -25 ℃ ~ +40 ℃.

Maksymalna robocza temperatura otoczenia: nie przekraczająca +50 ℃.

Temperatura przechowywania i transportu:

 -40 ℃ ~ + 60 ℃.

Warunki wilgotności:

Wilgotność względna: ≤95% przy 25 ℃

Wymagania dotyczące wysokości:

Zakres dostosowania wysokości znamionowej: ≤1000 metrów

Proces produkcyjny

Transformator zanurzony w oleju 630KVA 6KV podlega rygorystycznym procedurom kontroli jakości:

● Cięcie rdzenia ze stali krzemowej

● Produkcja uzwojeń cewek

● Suszenie próżniowe

● Zespół rdzenia

● Próżniowe napełnianie olejem

● Testy elektryczne

● Kontrola fabryczna

● Pakowanie i wysyłka

Każdy transformator przed dostawą jest testowany w celu zapewnienia niezawodnego działania i zgodności z międzynarodowymi standardami.

Nasza fabryka

Warsztat blacharski

Warsztat nawijania folii

Warsztat nawijania

Warsztat pieców nawijających

Warsztat montażu transformatorów

Warsztaty uruchomienia transformatora

Wskazówki dotyczące konserwacji

Aby przedłużyć żywotność transformatora, zaleca się regularną konserwację:

Regularnie sprawdzaj poziom oleju

Monitoruj temperaturę roboczą

Okresowo sprawdzaj rezystancję izolacji

Sprawdź tuleje i zaciski

W razie potrzeby wymień starzejący się olej transformatorowy

Oczyścić z kurzu i zanieczyszczeń zewnętrznych

Właściwa konserwacja może znacznie poprawić niezawodność transformatora i skrócić przestoje.

Dlaczego warto wybrać transformator zanurzony w oleju?

Często zadawane pytania

1. Jakie jest główne zastosowanie transformatora zanurzeniowego w oleju o mocy 630 kVA i napięciu 6 kV?

Transformator ten jest szeroko stosowany w systemach dystrybucyjnych średniego napięcia 6KV do obniżania napięcia do 400 V/415 V/433 V w zakładach przemysłowych, budynkach komercyjnych, kopalniach, podstacjach i projektach infrastrukturalnych.

2. Jaką obciążalność może obsłużyć transformator 630 kVA?

Transformator o mocy 630 kVA zazwyczaj obsługuje obciążenie o mocy około 500 kW (przy współczynniku mocy 0,8). Nadaje się do średnich fabryk, warsztatów produkcyjnych i regionalnych systemów dystrybucji energii.

3. Czy transformator może pracować ciągle przy pełnym obciążeniu?

Może pracować przy pełnym obciążeniu, ale nie zaleca się ciągłego obciążenia 100%. Optymalny zakres pracy wynosi 70–85% obciążenia, aby zapewnić dłuższą żywotność i mniejsze naprężenia termiczne.

4. Czy transformator wytrzyma warunki przeciążenia?

Toleruje krótkotrwałe przeciążenia, ale nie zaleca się długotrwałej pracy z przeciążeniem, ponieważ może to skrócić żywotność izolacji i zwiększyć wzrost temperatury.

5. Czy nadaje się do projektów związanych z energią odnawialną?

Tak. Jest szeroko stosowany w:

● Elektrownie słoneczne

● Systemy energetyki wiatrowej

● Systemy magazynowania energii (BESS)

● Aplikacje do integracji sieci

6. Dlaczego transformatory zanurzone w oleju są szeroko stosowane w systemach przemysłowych?

Ponieważ oferują:

● Lepsze odprowadzanie ciepła

● Większa odporność na przeciążenia

● Niższy koszt początkowy

● Dłuższa żywotność

 co czyni je idealnymi do ciągłych przemysłowych systemów dystrybucji energii.
