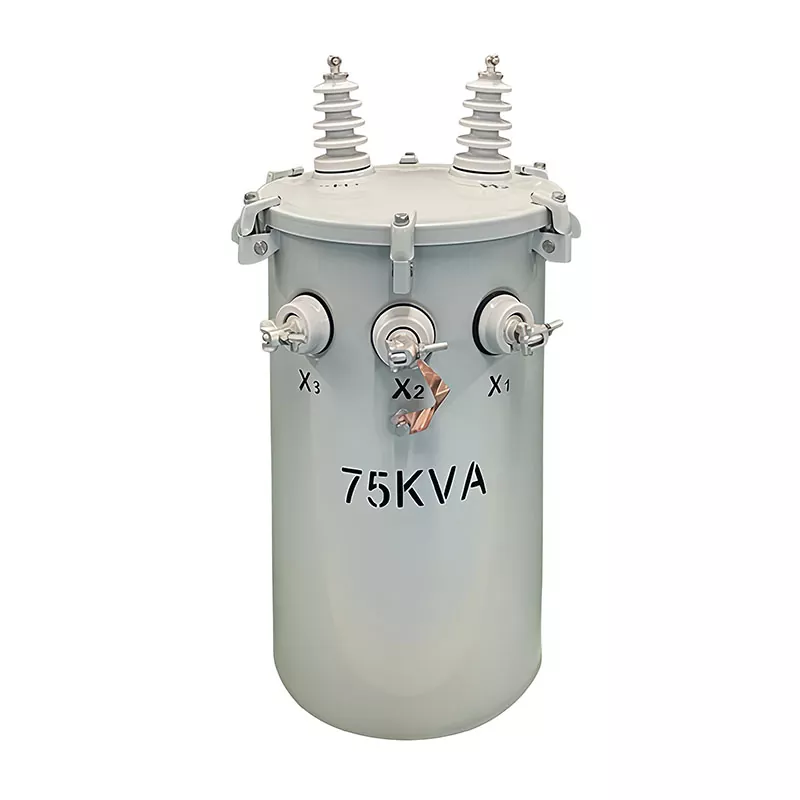

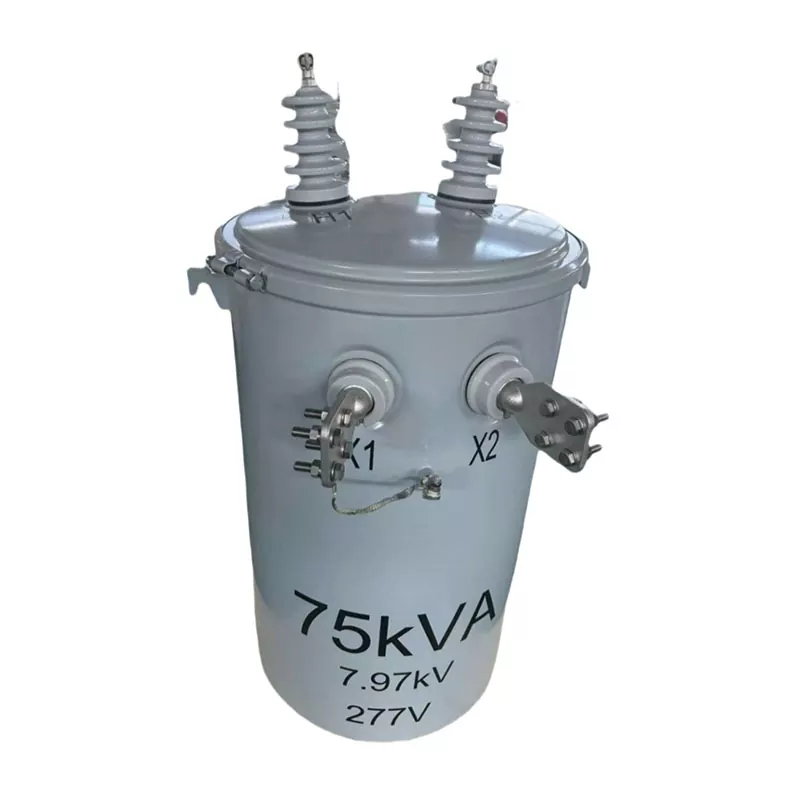

Transformator słupowy o mocy 75 kVA

Transformator słupowy o mocy 75 kVA firmy Guangbian został zaprojektowany z myślą o stabilnej dystrybucji energii na zewnątrz w wspólnotach mieszkaniowych, projektach elektryfikacji obszarów wiejskich, parkach przemysłowych, szkołach, szpitalach i obiektach komercyjnych. Zaprojektowany z wykorzystaniem zaawansowanych systemów izolacyjnych i trwałej technologii zanurzonej w oleju, transformator ten zapewnia niezawodną regulację napięcia, niskie straty mocy i długą żywotność w różnych warunkach środowiskowych.

Jako profesjonalny chiński producent transformatorów z ponad 20-letnim doświadczeniem, Guangbian specjalizuje się w produkcji wysokiej jakości transformatorów montowanych na słupach poniżej 35 kV dla klientów w Afryce, Azji Południowo-Wschodniej, Azji Środkowej, Ameryce Południowej i na Bliskim Wschodzie.

Co to jest transformator słupowy 75 kVA?

Transformator słupowy o mocy 75 kVA to kompaktowy, zanurzony w oleju transformator dystrybucyjny instalowany bezpośrednio na słupach energetycznych w celu redukcji energii elektrycznej średniego napięcia do energii niskiego napięcia, odpowiedniej dla domów, budynków komercyjnych i małych zastosowań przemysłowych.

Ten typ transformatora jest szeroko stosowany, ponieważ oferuje:

● Efektywna dystrybucja mocy

● Łatwa instalacja i konserwacja

● Zmniejszone zajęcie gruntów

● Doskonała odporność na warunki atmosferyczne

● Stabilna, długoterminowa praca

Transformator Guangbian 75KVA jest produkowany zgodnie z międzynarodowymi normami dotyczącymi transformatorów i można go dostosować do różnych systemów sieciowych i wymagań napięciowych.

Pojemność i faza

Zacznij od „75 kVA, jednofazowe” na górze arkusza danych transformatora. KVA oznacza kilowoltoampery – miarę mocy pozornej. Maksymalne obciążenie, jakie może obsłużyć to urządzenie, to 75 kVA. Słowo kluczowe: „można obsłużyć”, a nie „trzeba działać”. W praktyce należy utrzymywać obciążenie na poziomie około 80% pojemności znamionowej. Wydłuża to znacząco żywotność transformatora.

Transformator jednofazowy ma jedną fazę wejściową i jedną fazę wyjściową. Pasuje do obszarów mieszkalnych, oświetlenia ulicznego i małych obiektów komercyjnych. Jednostki trójfazowe natomiast obsługują fabryki i budynki biurowe, w których wymagane jest zasilanie przemysłowe 380V.

Parametry napięcia

Napięcie pierwotne: 4160 Grd Y / 2400V

Dzięki temu dowiesz się, do czego można podłączyć stronę wysokiego napięcia. „Grd Y” oznacza uziemione połączenie w gwiazdę — przewód neutralny jest podłączony do ziemi. 4160 V to napięcie międzyfazowe, 2400 V to napięcie międzyfazowe. Jest to powszechna ocena w systemach dystrybucyjnych w Ameryce Północnej, dlatego często w specyfikacjach na rynki eksportowe znajduje się transformator 4160 V.

Przełącznik zaczepów ma 5 pozycji: +2,5%, 0%, -2,5%, -5%, -7,5%. Kiedy napięcie wejściowe ulega wahaniom, możesz wyregulować kran, aby utrzymać stabilną moc wyjściową. Pozycja B lub 2 oznacza ustawienie nominalne.

Napięcie wtórne: 120/240 V

To jest strona wyjściowa niskiego napięcia. Transformator jednofazowy zazwyczaj dostarcza napięcie 120 V lub 240 V. Wyjście 240 V obsługuje większe obciążenia, takie jak jednostki prądu przemiennego i podgrzewacze wody. Strona 120V? To dotyczy lamp i gniazdek ściennych. Przy obu napięciach w jednym urządzeniu nie jest potrzebna osobna konfiguracja obniżająca napięcie.

Materiały i wykonanie

Materiał uzwojenia: miedź

Miedź przewodzi lepiej niż aluminium, dzięki czemu działa chłodniej i marnuje mniej energii. Budujemy z miedzi w zakładzie GUANGBIAN w Chinach — koszty początkowe są wyższe, ale długoterminowa niezawodność jest tego warta.

Rdzeń: stal krzemowa o ziarnie zorientowanym

Stal krzemowa sprawia, że ​​transformator działa magnetycznie. „Zorientowany na ziarno” oznacza po prostu, że kryształy są ułożone w jednym kierunku — zmniejsza to straty magnetyczne. Wynik? Straty bez obciążenia pozostają niskie, a wydajność rośnie.

Metoda chłodzenia: ONAN

ONAN = naturalny olej, naturalny powietrze. Olej porusza się sam, pobierając ciepło z rdzenia i uzwojeń. Żadnych pomp. Żadnych fanów. Mniej rzeczy, które mogą się nie udać. W przypadku jednostki montowanej na słupie na odludziu liczy się taka prostota.

Metryki wydajności

Strata bez obciążenia: ≤225W | Strata obciążenia: ≤750W | Impedancja: ≤2,5%

Strata bez obciążenia jest tym, co transformator pobiera po prostu siedząc, pod napięciem, ale nieobciążony. 225 W to dość mało. Utrata obciążenia ma miejsce przy pełnej wydajności — 750 W to norma w tej klasie wielkości. Impedancja wynosząca około 2,5% wpływa na regulację prądu zwarciowego i napięcia.

Prąd wzbudzenia ≤2,5% mówi, że jakość rdzenia jest solidna. Namagnesowanie nie wymaga dużej mocy. Są to liczby, które znajdziesz w każdym arkuszu danych transformatora GUANGBIAN — produkujemy w Chinach i testujemy każde urządzenie przed opuszczeniem fabryki.

Standardy certyfikacji

Seria IEEE C57.12, ANSI C57.12.20

IEEE C57 to standard techniczny transformatorów opracowany przez Instytut Inżynierów Elektryków i Elektroników. ANSI to Amerykański Narodowy Instytut Normalizacyjny. Kiedy jednostka spełnia oba te wymagania, wiesz, że metody projektowania i testowania odpowiadają międzynarodowym standardom.

Czytanie arkusza danych transformatora wymaga pewnej praktyki, ale jest to podstawowa umiejętność w przypadku zakupów. Nadal masz pytania? Skontaktuj się z zespołem technicznym GUANGBIAN. Produkujemy w naszej fabryce w Chinach i możemy przeprowadzić Cię przez indywidualny proces selekcji.

Nasza fabryka

Warsztat blacharski

Warsztat nawijania folii

Warsztat nawijania

Warsztat pieców nawijających

Warsztat montażu transformatorów

Warsztaty uruchomienia transformatora

Proces produkcyjny

Produkcja każdego transformatora do montażu na słupie o mocy 75 kVA odbywa się zgodnie ze ścisłymi procedurami produkcyjnymi:

● Cięcie i układanie rdzenia transformatora

● Produkcja uzwojeń cewek

● Produkcja i spawanie zbiorników

● Proces suszenia próżniowego

● Montaż transformatora

● Napełnianie olejem i uszczelnianie

● Testowanie wydajności elektrycznej

● Kontrola końcowa i pakowanie

Ten zintegrowany system produkcyjny pomaga firmie Guangbian utrzymać stałą jakość produktów i konkurencyjność kosztową.

Skontaktuj się z Guangbianem

Jeśli szukasz profesjonalnego producenta i dostawcy transformatorów w Chinach, Guangbian może dostarczyć dostosowane do indywidualnych potrzeb rozwiązania transformatorów do montażu na słupie o mocy 75 kVA zgodnie z wymaganiami Twojego projektu.

Niezależnie od tego, czy Twój projekt dotyczy elektryfikacji obszarów wiejskich, dystrybucji przemysłowej, infrastruktury publicznej czy systemów energii odnawialnej, nasz zespół inżynierów może wesprzeć Cię niezawodnymi produktami transformatorowymi i rozwiązaniami technicznymi.

Skontaktuj się z Guangbian już dziś, aby uzyskać:

● Konsultacje techniczne

● Specyfikacje transformatora

● Wsparcie OEM i ODM

● Oferta fabryczna

● Rozwiązania w zakresie transportu międzynarodowego
