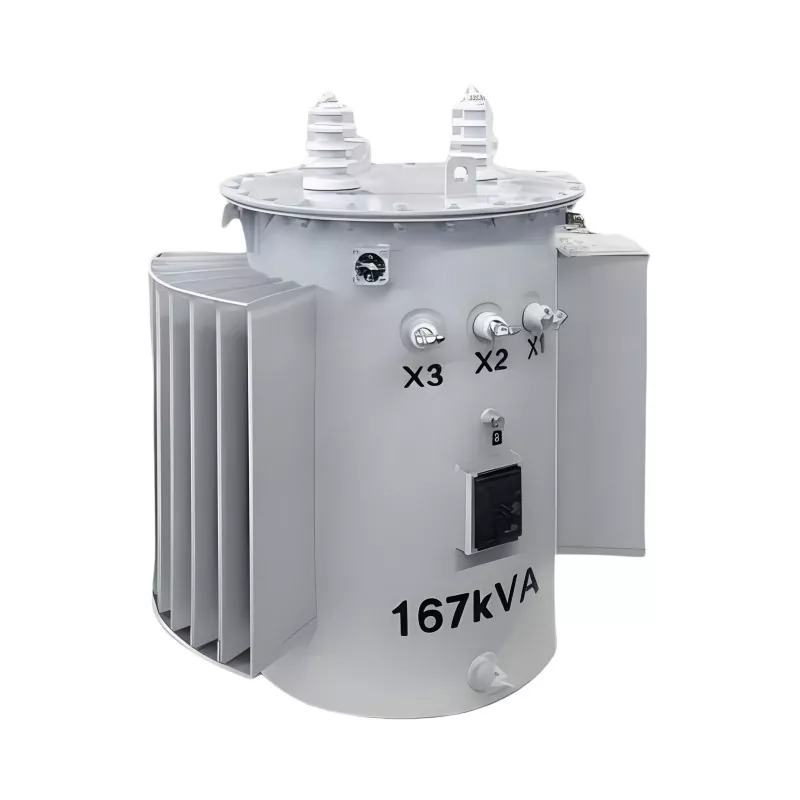

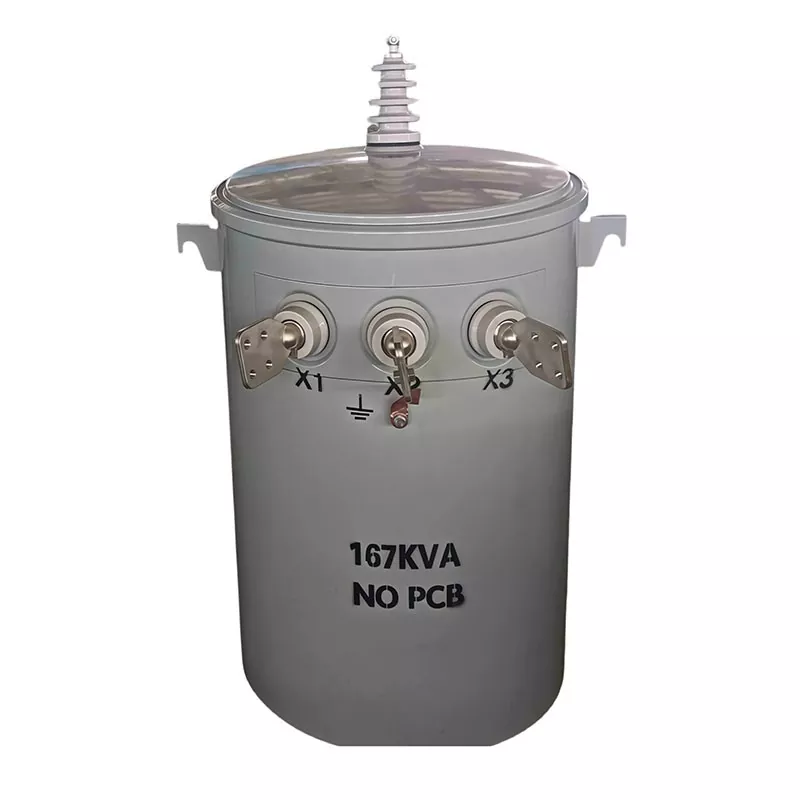

Transformator słupowy o mocy 167 kVA

Transformator słupowy o mocy 167 kVA to wysokowydajny napowietrzny transformator dystrybucyjny zaprojektowany z myślą o niezawodnym zasilaniu zewnętrznym i konwersji napięcia w sieciach elektrycznych średniej mocy. Wyprodukowane przez Guangbian, profesjonalnego producenta i dostawcę transformatorów w Chinach, urządzenie to zapewnia stabilną dystrybucję energii, niskie straty w pracy i długą żywotność w wymagających środowiskach użyteczności publicznej i przemysłowych.

Jest szeroko stosowany w systemach dystrybucji energii, projektach elektryfikacji obszarów wiejskich, strefach przemysłowych i infrastrukturze komercyjnej, gdzie wymagany jest stabilny i wydajny przesył energii elektrycznej.
Dane techniczne

Zasada działania

Transformator słupowy o mocy 167 kVA działa w oparciu o zasadę indukcji elektromagnetycznej. Prąd przemienny przepływający przez uzwojenie pierwotne wytwarza pole magnetyczne w żelaznym rdzeniu, które indukuje niższe lub wyższe napięcie w uzwojeniu wtórnym, w zależności od wymagań systemu.

Umożliwia to bezpieczną i wydajną konwersję napięcia na potrzeby przesyłu energii elektrycznej na duże odległości oraz dystrybucji lokalnej, zapewniając stabilne dostawy energii elektrycznej do odbiorców końcowych.

Kluczowe zalety

1. Wysoka efektywność energetyczna

Zoptymalizowana konstrukcja rdzenia znacznie zmniejsza straty bez obciążenia i obciążenia, poprawiając ogólną efektywność energetyczną.

2. Silna trwałość na zewnątrz

Zaprojektowane do montażu na słupie, charakteryzujące się doskonałą odpornością na warunki atmosferyczne, wilgoć i korozję.

3. Stabilna dystrybucja mocy

Zapewnia stałe napięcie wyjściowe i niezawodną pracę w zmiennych warunkach obciążenia.

4. Niskie koszty utrzymania

Uszczelniona konstrukcja zbiornika oleju zmniejsza częstotliwość konserwacji i koszty operacyjne.

5. Wysoki poziom bezpieczeństwa

Wyposażone w zaawansowaną izolację i konstrukcję zabezpieczającą, aby zapobiec ryzyku zwarcia i przeciążenia.

6. Długa żywotność

Wysokiej jakości rdzeń ze stali krzemowej i najwyższej jakości materiały uzwojenia zapewniają dłuższą żywotność.

Jak wybrać odpowiednią pojemność?

Wiele osób myśli: „Mamy 80 domów, więc jednostka o mocy 80 kVA powinna wystarczyć”. Ta matematyka nie działa.

Właściwe podejście: zacznij od szczytowego zapotrzebowania każdego gospodarstwa domowego. W lecie klimatyzacja działa, w zimie włączone ogrzewanie – w najgorszym przypadku jeden dom może pobierać 5–8 kW. Osiemdziesiąt domów? To na papierze 400–640 kW.

Ale tutaj jest haczyk: nie dobiera się transformatora jednofazowego wyłącznie na podstawie zapotrzebowania szczytowego. Szanse, że każdy dom osiągnie maksymalne obciążenie w tym samym czasie, są prawie zerowe. Dlatego stosujemy „współczynnik popytu” – zwykle dla obszarów mieszkalnych wynoszący 0,4–0,5.

Wykonaj obliczenia wydajności transformatora: 80 domów × współczynnik zapotrzebowania od 0,4 do 0,5 = rzeczywiste zapotrzebowanie 160–320 kW. Jednostka o mocy 167 kVA dobrze tu pasuje, z wbudowanym pewnym zapasem.

Planujesz późniejszą rozbudowę? Rozważ zakup większej jednostki na początku — wymiana jednostki w przyszłości kosztuje więcej niż jednorazowa zmiana rozmiaru.

Dopasuj napięcie znamionowe

Napięcie pierwotne musi odpowiadać napięciu dostarczanemu przez lokalną sieć. W dużej części Ameryki Północnej oznacza to 12470 Grd Y / 7200 V — 12 470 V między fazami, 7200 V do przewodu neutralnego.

Transformator 12470 V, który produkujemy w chińskim zakładzie GUANGBIAN, jest dostarczany z pięcioma pozycjami zaczepów: +2,5%, 0%, -2,5%, -5%, -7,5%. Siatka działa? Przesuń kran, aby utrzymać napięcie wyjściowe tam, gdzie powinno być. Jednak przed złożeniem zamówienia dokładnie sprawdź napięcie w systemie lokalnym.

Strona wtórna jest prosta — 120/240 V z tego urządzenia. Noga 240 V radzi sobie z większymi poborami; Napięcie 120 V obejmuje oświetlenie i gniazdka ścienne.

Uwzględnij środowisko instalacji

Miejsce umieszczenia transformatora zmienia to, czego potrzebujesz:

Wysokość: Powyżej 1000 metrów powietrze staje się rozrzedzone i następuje pogorszenie chłodzenia. Będziesz musiał obniżyć parametry urządzenia lub zastosować specjalną konstrukcję do pracy na dużych wysokościach.

Zakres temperatur: Ekstremalne ciepło czy zimno? Sprawdź margines wzrostu temperatury. Ten jednofazowy transformator o mocy 167 kVA obsługuje chłodzenie ONAN i działa dobrze w temperaturach od -30°C do 45°C.

Ryzyko korozji: obszary przybrzeżne, zasolona gleba, strefy chemiczne – wysoka zawartość soli lub żrące gazy w powietrzu wymagają lepszej ochrony. Tuleje porcelanowe pokryte emalią lepiej wytrzymują w tych środowiskach.

Montaż: 167KVA to potężna jednostka. Zwykle instaluje się go na platformie z dwoma wspornikami (591 mm od środka do środka), a nie zawiesza się bezpośrednio na słupie. Upewnij się, że Twoja witryna sobie z tym poradzi.

O standardach certyfikacji

Wiele ofert wymaga certyfikatu IEEE C57.12 lub ANSI C57.12.20. Nie są to opcjonalne dodatki — utrudniają licytowanie.

Pełne ujawnienie: Firma GUANGBIAN nie certyfikowała jeszcze naszych transformatorów montowanych na słupach zgodnie z tymi normami. Ale oto, co możemy zrobić — jeśli Twoja oferta wymaga certyfikacji, będziemy współpracować z Tobą, aby to zrobić. Większe zamówienia? Pokrywamy opłaty za badania. Mniejsze ilości? Koszty testów pokrywa klient. Harmonogram i szczegóły procesu – po prostu skontaktuj się z nami i zapytaj.

Uczciwie opisujemy nasze specyfikacje. Strata bez obciążenia 375 W, utrata obciążenia 1365 W, impedancja ≤2,5%. Otrzymasz to, co znajduje się w arkuszu danych. To jest nasze podstawowe zobowiązanie.

Właściwy wybór wymaga przemyślenia, ale nie jest to fizyka rakietowa. Ustal pojemność, napięcie, środowisko i certyfikaty — czyli wielką czwórkę — i będziesz w dobrej formie. Pytania po drodze? Skontaktuj się z GUANGBIANEM. Produkujemy w naszej fabryce w Chinach i oferujemy bezpłatną pomoc techniczną.

Często zadawane pytania

P1: Do czego służy transformator słupowy o mocy 167 kVA?

Stosowany jest do rozdziału mocy średniej mocy w napowietrznych sieciach elektrycznych.

P2: Czy nadaje się do projektów elektryfikacji obszarów wiejskich?

Tak, jest szeroko stosowany w wiejskich i odległych systemach rozbudowy sieci.

P3: Czy napięcie można dostosować?

Tak, Guangbian zapewnia pełną personalizację zarówno napięcia pierwotnego, jak i wtórnego.

P4: Jaka jest żywotność tego transformatora?

Zwykle 20–30 lat, w zależności od warunków pracy i konserwacji.

P5: Czy obsługujecie zamówienia OEM lub zamówienia hurtowe?

Tak, Guangbian jest dostawcą fabrycznym obsługującym dostawy OEM, ODM i hurtowe.
