Transformator jednobiegunowy SWER

Transformator jednobiegunowy SWER firmy Zhejiang Guangbian Electric Power Technology Co., Ltd to wysokowydajne rozwiązanie dystrybucyjne zaprojektowane dla wiejskich i zdalnych systemów zasilania z pojedynczym przewodem uziemiającym (SWER). Dzięki ponad 20-letniemu doświadczeniu w produkcji transformatorów i pełnej zgodności ze światowymi standardami, Guangbian zapewnia stabilną, bezpieczną i opłacalną konwersję napięcia dla środowisk poza siecią i o słabej sieci.

Co to jest transformator jednobiegunowy SWER?

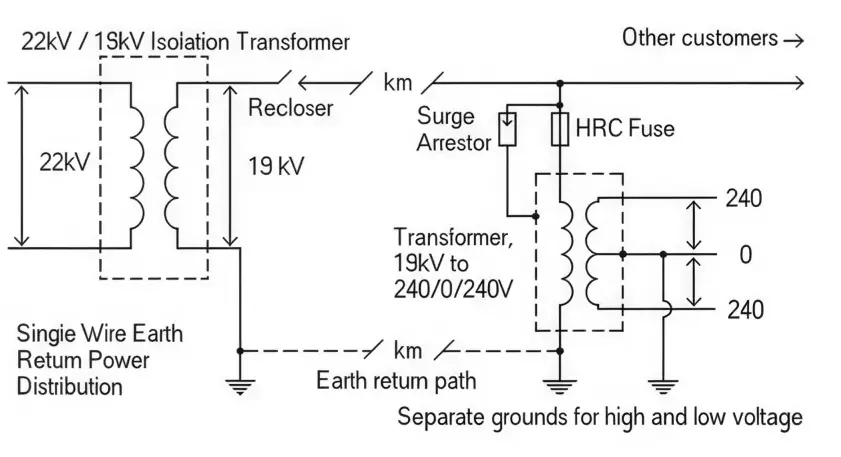

Transformator jednobiegunowy SWER to wyspecjalizowany transformator dystrybucyjny montowany na słupie, stosowany w jednoprzewodowych systemach powrotu do ziemi, zwykle wdrażany w projektach elektryfikacji obszarów wiejskich, gdzie tradycyjna infrastruktura trójfazowa nie jest dostępna.

Skutecznie redukuje moc dystrybucyjną średniego napięcia do użytecznego niskiego napięcia w zastosowaniach mieszkaniowych, rolniczych i małych gałęziach przemysłu.

Jest szeroko stosowany w odległych sieciach ze względu na:

● Uproszczona struktura instalacji

● Obniżone koszty infrastruktury

● Wysoka wydajność w dystrybucji na duże odległości

● Duże możliwości adaptacyjne na terenach wiejskich

Co wyróżnia ten transformator SWER?

Większość standardowych transformatorów nie jest projektowana z myślą o zasadach działania SWER. Wynik? Przedwczesne uszkodzenie izolacji, niestabilność napięcia, nieudane przeglądy i drastycznie skrócona żywotność. Firma GUANGBIAN zaprojektowała to urządzenie specjalnie pod kątem wymagań sieci SWER – eliminując te problemy od podstaw.

Co wyróżnia tę jednostkę?

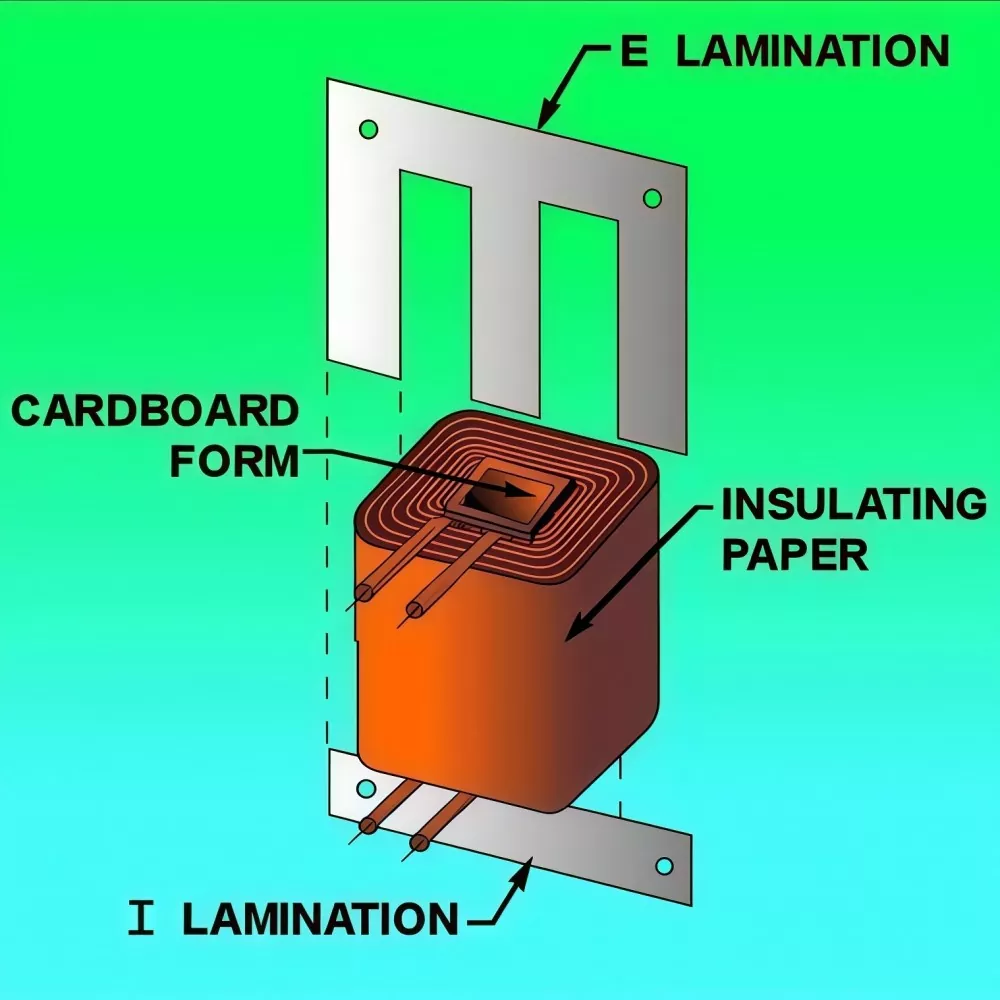

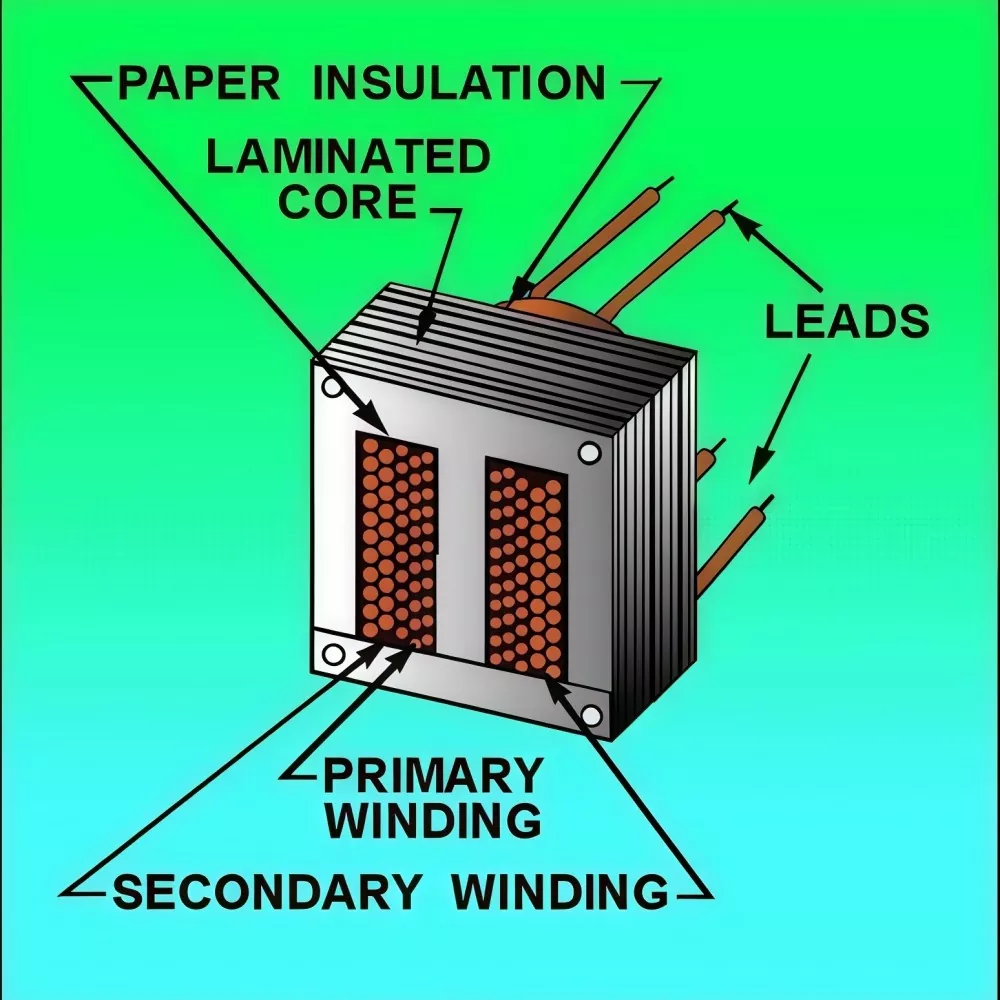

Konstrukcja uzwojenia dostosowana do wymagań SWER:

Uzwojenie jednobiegunowego transformatora SWER jest zoptymalizowane pod kątem specyficznych warunków napięcia SWER zamiast stosowania jednolitej struktury izolacji.

Projekt izolacji gradientowej od zacisku A (linia) do zacisku X (uziemienie)

Zacisk wzmocniony pod kątem ciągłego obciążenia napięciem sieciowym

Izolacja progresywna dostosowana do rzeczywistych poziomów napięcia uzwojeń

Wzmocniony zacisk X do bezpośredniego podłączenia uziemienia bieguna

Zbudowany dla asymetrycznych warunków napięcia SWER, w przeciwieństwie do standardowych transformatorów

Konstrukcja ta poprawia niezawodność i bezpieczeństwo izolacji w wiejskich systemach dystrybucyjnych SWER.

Tradycyjne transformatory jednofazowe wykorzystują jednolitą półizolację na obu zaciskach. W przypadku SWER oznacza to, że naprężenia izolacji zasadniczo się podwajają, a awaria następuje zwykle w ciągu 3–5 lat. Dedykowane podejście firmy GUANGBIAN utrzymuje naprężenia izolacji w granicach projektowych przez cały okres użytkowania transformatora.

W jaki sposób konfiguracja uziemienia utrzymuje stabilne napięcie?

● Zbyt duży przekrój zacisku uziemiającego zmniejsza rezystancję ścieżki uziemiającej i poprawia stabilność powrotu prądu

● Niższy opór pomaga zapobiegać ryzyku luźnych połączeń i lokalnego przegrzania

● Zapewnia stabilną ścieżkę prądową SWER w zamkniętej pętli przy wahaniach napięcia wyjściowego w granicach ±2%

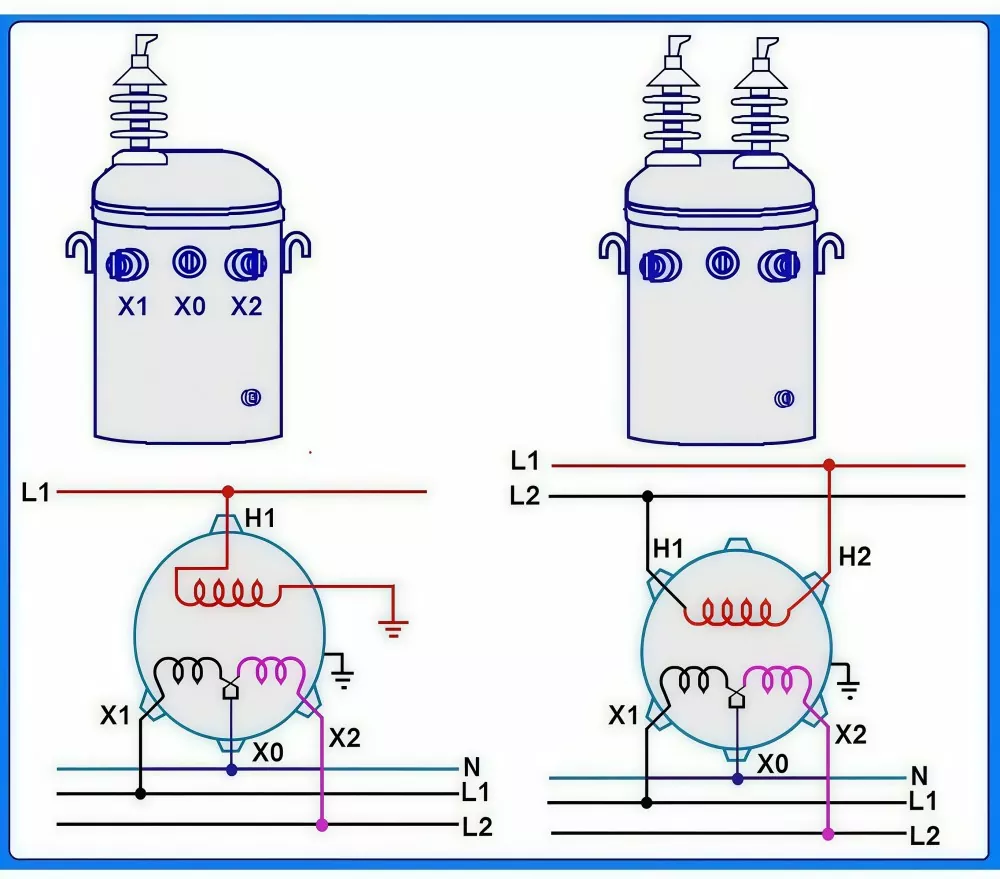

● Uzwojenia są zgodne ze standardami oznaczania zacisków IEC A/X, zapobiegając błędom okablowania, takim jak odwrócona polaryzacja i zapewniając prawidłową instalację SWER

Regulacja napięcia na duże odległości:

● Wyposażony w 5-pozycyjny przełącznik zaczepów bez obciążenia (zakres 18kV–20kV)

● Kompensuje spadek napięcia na długich liniach dystrybucyjnych SWER

● Utrzymuje stabilne napięcie wyjściowe 240 V od początku do końca linii

● Wszystkie ustawienia kranu są kalibrowane fabrycznie zgodnie ze standardami dokładności IEC

Zapewnia to stałą wydajność i ochronę urządzeń końcowych w dalekobieżnych wiejskich sieciach energetycznych.

Jak radzi sobie w trudnych warunkach?

Uszczelniona obudowa zanurzona w oleju chroni przed wodą i kurzem, wytrzymuje wahania temperatury i chroni przed promieniowaniem UV. Pracuje w temperaturach od -40°C aż do +55°C, zatem płaskowyże położone na dużych wysokościach, otwarte pastwiska, obszary zalesione i równiny pustynne mieszczą się w jego oknie roboczym bez żadnych specjalnych modyfikacji.

Chłodzenie ONAN — skrót od Oil Natural Air Natural — nie opiera się na wentylatorach, pompach, niczym, co wiruje lub zużywa się. Po przykręceniu do słupa, w dużej mierze zajmuje się sobą. W przypadku załóg pracujących z dala od najbliższej ciężarówki serwisowej oznacza to znacznie niższe koszty utrzymania w całym okresie eksploatacji urządzenia.

Spełnianie międzynarodowych standardów

Każde urządzenie zostało zaprojektowane, zbudowane i przetestowane zgodnie z normą IEC 60076 — uznawaną na całym świecie normą dotyczącą transformatorów mocy. Dokumentacja i identyfikowalność są już na miejscu w hali produkcyjnej.

Do każdego transformatora dołączone są pełne raporty z testów fabrycznych — przydatne podczas licytowania projektów lub konieczności zaliczenia inspekcji.

Systemy SWER postrzegają jednofazowe zwarcia doziemne inaczej niż standardowe sieci. Transformator ten jest przystosowany do pobierania 20-krotności prądu znamionowego przez pełne 2 sekundy w takich warunkach awarii — w połączeniu ze standardowym zabezpieczeniem linii szybko usuwa usterki i zapobiega uszkodzeniom sprzętu.

Gdzie się to stosuje?

Transformator montowany jednobiegunowo SWER jest idealny do taniego zasilania na duże odległości na obszarach wiejskich i oddalonych:

● Elektryfikacja obszarów wiejskich: zasilanie izolowanych domów przy kosztach budowy linii niższych nawet o ~70% w porównaniu z systemami konwencjonalnymi

● Odległe obiekty bezzałogowe: maszty telekomunikacyjne, stacje pogodowe, punkty monitorowania lasów/pożarów, posterunki graniczne

● Rolnictwo: pompy irygacyjne, systemy hodowli zwierząt, szklarnie i rozproszony sprzęt rolniczy

● Obozy budowlane i górnicze: tymczasowe zasilanie autostrad, linii kolejowych i górnictwa przed rozbudową sieci

● Wyspy i obiekty poza siecią: małe kurorty, stacje strażników i odległa infrastruktura turystyczna

Praktyczne rozwiązanie dla obszarów, gdzie rozbudowa konwencjonalnych sieci trójfazowych nie jest opłacalna.

Dlaczego jednostka SWER GUANGBIAN działa lepiej?

Standardowe transformatory często borykają się z problemami w systemach SWER, co prowadzi do naprężeń izolacyjnych, niestabilności napięcia i większych potrzeb konserwacyjnych.

Transformator jednobiegunowy GUANGBIAN SWER został zaprojektowany specjalnie do pracy w SWER:

● Specjalnie zaprojektowana konstrukcja uzwojenia i izolacji dla warunków SWER

● Zoptymalizowana struktura uziemienia zapewniająca stabilny prąd powrotny

● Poprawiona stabilność napięcia i niezawodność systemu

● Mniejsze problemy z konserwacją i dłuższa żywotność

● Łatwiejsze przestrzeganie wymogów inspekcji

● Zaprojektowany do rzeczywistych zastosowań SWER, a nie adaptowany do konwencjonalnych modeli transformatorów.

Globalne standardy i zapewnienie jakości

Od 2004 roku firma Zhejiang Guangbian Electric Power Technology Co., Ltd zbudowała solidne podstawy techniczne, ewoluując z krajowego producenta transformatorów w globalnego dostawcę.

Kluczowe zalety to:

● Ponad 20 lat doświadczenia w inżynierii transformatorów

● Certyfikowany zespół inżynierów posiadający wiedzę specjalistyczną w zakresie międzynarodowych standardów

● Wielowarsztatowy system produkcyjny zapewniający pełną identyfikowalność procesu

● Ciągłe doskonalenie projektu, wydajności i zgodności z bezpieczeństwem

● Rozpoczęcie niezależnej działalności eksportowej w 2020 roku

Dzięki temu każdy transformator jednobiegunowy SWER spełnia światowe oczekiwania w zakresie niezawodności i bezpieczeństwa.
