W jaki sposób transformator montowany na słupie o mocy 75 kVA poprawia dystrybucję mocy?

Podsumowanie artykułu

Wybór odpowiedniego transformatora dystrybucyjnego wymaga znacznie więcej niż wybrania takiej liczby, jak 75 kVA. Transformator musi odpowiadać napięciu pierwotnemu, napięciu wtórnemu, konfiguracji faz, oczekiwanemu obciążeniu, warunkom środowiskowym, wymaganiom ochronnym, strukturze instalacji i obowiązującym normom elektrycznym. Odpowiednio dobrany transformator słupowy o mocy 75 kVA może stanowić wydajne i praktyczne rozwiązanie tam, gdzie energia elektryczna musi zostać przekształcona w pobliżu punktu jej zużycia.

W tym artykule badamy, jak działa jednostka o mocy 75 kVA, dlaczego jej kompaktowa konfiguracja montowana na słupie jest przydatna, jak materiały rdzenia i uzwojenia wpływają na wydajność, co oznaczają specyfikacje wydajności i jak inżynierowie projektu mogą uniknąć typowych błędów w wymiarowaniu i instalacji. Wyjaśniamy również, w jaki sposób Guangbian podchodzi do produkcji i dostosowywania do różnych sieci dystrybucji.

Spis treści

1. Zrozumienie transformatora montowanego na słupie 75 kVA
2. Jak działa transformator montowany na słupie o mocy 75 kVA
3. Konfiguracja wydajności i fazy
4. Wybór napięcia pierwotnego i wtórnego
5. Rdzeń, uzwojenia, izolacja i chłodzenie
6. Ważne parametry wydajności
7. Gdzie używany jest transformator montowany na słupie o mocy 75 kVA
8. Jak wybrać odpowiedni transformator
9. Uwagi dotyczące instalacji i konserwacji
10. Jak Guangbian wspiera projekty transformatorów
11. Często zadawane pytania
12. Wniosek

Zarys artykułu

• Zdefiniuj cel i strukturę transformatora dystrybucyjnego o mocy 75 kVA.
• Wyjaśnij podstawowy proces transformacji elektromagnetycznej.
• Omów pojemność, fazę i zgodność napięcia.
• Zbadaj materiały i metodę chłodzenia, które wpływają na niezawodność działania.
• Wyjaśnij utratę obciążenia bez obciążenia, utratę obciążenia, impedancję i prąd wzbudzenia.
• Zidentyfikuj odpowiednie zastosowania i typowe wymagania projektowe.
• Podaj praktyczną listę kontrolną dotyczącą wyboru i konserwacji.
• Odpowiedz na często zadawane pytania dotyczące zamówień i inżynierii.

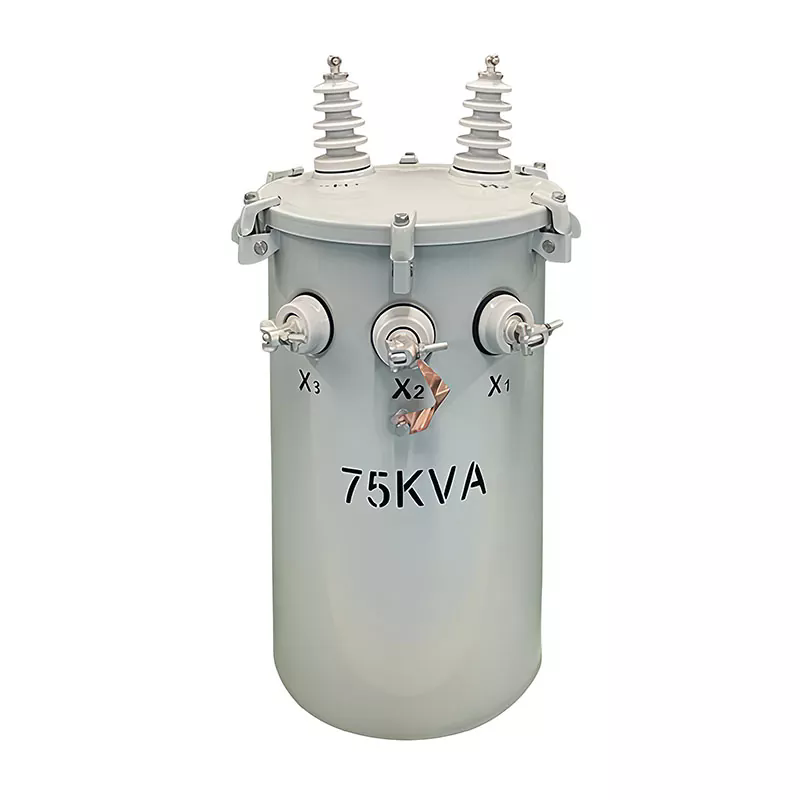

Zrozumienie transformatora montowanego na słupie 75 kVA

Transformator słupowy o mocy 75 kVA jest transformatorem dystrybucyjnym przeznaczonym do redukcji energii elektrycznej średniego napięcia do niższego napięcia odpowiedniego dla użytkowników końcowych. W przeciwieństwie do dużego transformatora podstacyjnego instalowanego na fundamencie, jednostkę montowaną na słupie umieszcza się na słupie energetycznym lub odpowiedniej napowietrznej konstrukcji dystrybucyjnej. Taki układ umieszcza transformator blisko obciążenia elektrycznego, minimalizując jednocześnie wymagania dotyczące terenu.

Termin75 kVAopisuje moc pozorną transformatora. KVA, czyli kilowoltoampery, reprezentuje kombinację napięcia i prądu, do obsługi której transformator jest zaprojektowany. Nie należy tego interpretować jako zalecenia ciągłej pracy urządzenia z maksymalną mocą znamionową w każdych warunkach.

Podczas praktycznego planowania dystrybucji inżynierowie zwykle biorą pod uwagę oczekiwane zapotrzebowanie, różnorodność obciążenia, przyszłą ekspansję, temperaturę otoczenia, harmoniczne i warunki pracy, zanim określą, czy 75 kVA zapewnia wystarczającą moc. Właściwa ocena obciążenia jest niezbędna, ponieważ zarówno ciągłe przeciążenia, jak i niepotrzebne przewymiarowanie mogą zwiększyć koszty w całym cyklu życia.

Guangbijski produkuje rozwiązania transformatorowe do montażu na słupie o mocy 75 kVA spełniające różne wymagania dystrybucyjne, w tym niestandardowe konfiguracje napięcia dla rynków międzynarodowych. Produkt przeznaczony jest do dystrybucji energii na zewnątrz i można go dostosować do instalacji elektrycznej i specyfikacji projektu.

Jak działa transformator montowany na słupie o mocy 75 kVA

Zasada działania opiera się na indukcji elektromagnetycznej. Energia elektryczna wpływa do uzwojenia pierwotnego transformatora przy wyższym napięciu dystrybucyjnym. Prąd przemienny wytwarza zmienny strumień magnetyczny wewnątrz rdzenia transformatora. Ten strumień magnetyczny indukuje napięcie w uzwojeniu wtórnym.

Stosunek uzwojenia pierwotnego i wtórnego określa współczynnik transformacji napięcia. Jeżeli napięcie pierwotne jest znacznie wyższe niż napięcie wtórne, transformator zmniejsza napięcie, zwiększając jednocześnie dostępny prąd zgodnie ze stosunkiem mocy i normalnymi stratami transformatora.

Uproszczoną sekwencję operacji można rozumieć w następujący sposób:

1. Energia elektryczna średniego napięcia wchodzi do uzwojenia pierwotnego.
2. Prąd przemienny wytwarza strumień magnetyczny w rdzeniu.
3. Strumień magnetyczny indukuje napięcie w uzwojeniu wtórnym.
4. Uzwojenie wtórne dostarcza energię elektryczną o niższym napięciu.
5. Olej transformatorowy odprowadza ciepło od składników aktywnych.
6. Komponenty ochronne i monitorujące pomagają w zapewnieniu bezpiecznej pracy.

Ponieważ transformator jest instalowany na zewnątrz, jego obudowa, system izolacji, uszczelnienie, odporność na korozję i ochrona przed warunkami atmosferycznymi są ważnymi elementami długoterminowej wydajności. Technicznie poprawny projekt elektryczny nadal wymaga odpowiedniej ochrony mechanicznej i środowiskowej.

Konfiguracja wydajności i fazy

Wydajność jest jedną z pierwszych specyfikacji, którą kupujący powinien zweryfikować, ale zawsze należy ją oceniać łącznie z konfiguracją faz. Jednofazowy transformator o mocy 75 kVA nadaje się do niektórych systemów dystrybucyjnych w budynkach mieszkalnych, oświetleniu i małych komercyjnych systemach dystrybucyjnych, natomiast urządzenia trójfazowe są zwykle wybierane, gdy sieć wymaga obciążeń trójfazowych lub zasilania przemysłowego.

Ważnym błędem jest założenie, że każdy transformator o mocy 75 kVA ma identyczne właściwości elektryczne. Wartość KVA określa jedynie pojemność. Należy również określić napięcie, fazę, częstotliwość, konfigurację połączenia, impedancję, poziom izolacji i obowiązujące normy.

Wybór napięcia pierwotnego i wtórnego

Zgodność napięcia ma kluczowe znaczenie przy zakupie transformatora montowanego na słupie. Na przykład konfiguracji zaprojektowanej dla jednego napięcia sieciowego nie można po prostu podłączyć do innej sieci bez potwierdzenia, że ​​jej system izolacji, układ uzwojeń, akcesoria i parametry znamionowe są odpowiednie.

Reprezentatywna konfiguracja 75 kVA w Guangbii wykorzystuje układ napięcia pierwotnego 4160 Grd Y / 2400 V i wyjście wtórne 120/240 V. Wartości te są specyficzne dla aplikacji i nie powinny być traktowane jako uniwersalne specyfikacje dla każdego transformatora 75KVA.

Pozycje zaczepów mogą być również ważne, gdy zmienia się napięcie wejściowe. Odpowiednio dobrana konfiguracja zaczepów umożliwia inżynierom kompensację określonych warunków napięcia zasilania przy jednoczesnym zachowaniu odpowiedniego napięcia wtórnego. Dokładny zakres kranu należy zawsze potwierdzić w oparciu o specyfikację projektu przed złożeniem zamówienia.

Rdzeń, uzwojenia, izolacja i chłodzenie

Sprawność i żywotność transformatora zależą w dużym stopniu od materiałów aktywnych i jakości produkcji. Rdzeń zapewnia ścieżkę magnetyczną, natomiast uzwojenia przenoszą energię elektryczną pomiędzy stroną wysokiego i niskiego napięcia.

Wspomniana konfiguracja Guangbian o mocy 75 kVA wykorzystuje w rdzeniu uzwojenia miedziane i stal krzemową o ziarnie zorientowanym. Miedź ma wysoką przewodność elektryczną i jest szeroko stosowana tam, gdzie ważny jest efektywny transfer prądu i wydajność cieplna. Stal elektrotechniczna o ziarnie zorientowanym pomaga zmniejszyć straty magnetyczne, jeśli jest odpowiednio przetworzona i zmontowana.

W urządzeniu zastosowano konstrukcję zanurzoną w oleju z chłodzeniem ONAN, co oznacza Oil Natural, Air Natural. Olej transformatorowy krąży w sposób naturalny, pochłaniając ciepło z rdzenia i uzwojeń. Ciepło jest następnie przekazywane poprzez powierzchnię zbiornika do otaczającego powietrza. Brak wymuszonych pomp lub wentylatorów może uprościć układ chłodzenia i zmniejszyć liczbę elementów pomocniczych.

Jednakże sprzęt zanurzony w oleju wymaga szczególnej uwagi na integralność zbiornika, uszczelnienie, tuleje, stan oleju i ochronę środowiska. Regularna kontrola pomaga wykryć wycieki, korozję, przegrzanie lub pogarszające się połączenia, zanim problemy te staną się poważnymi awariami.

Ważne parametry wydajności

Arkusz danych transformatora zawiera kilka wartości, które bezpośrednio wpływają na wydajność operacyjną. Zrozumienie tych liczb pomaga zespołom zakupowym dokładniej porównywać produkty, zamiast skupiać się wyłącznie na cenie zakupu.

Niższe straty mogą przyczynić się do lepszej efektywności cyklu życia, szczególnie w przypadku transformatorów, które pozostają pod napięciem przez długi czas. Dlatego też warto zwrócić uwagę na utratę obciążenia bez obciążenia, nawet jeśli podłączone obciążenie zmienia się znacząco w ciągu dnia.

Impedancja jest równie ważna przy projektowaniu systemu. Wpływa na spadek napięcia pod obciążeniem i prąd dostępny podczas zwarć. Inżynierowie zajmujący się zabezpieczeniami powinni zatem korzystać ze zweryfikowanej przez producenta wartości impedancji podczas koordynowania urządzeń zabezpieczających przed i za urządzeniem.

Gdzie używany jest transformator montowany na słupie o mocy 75 kVA

Moc 75 kVA może zaspokoić szeroki zakres mniejszych wymagań dystrybucyjnych. Kompaktowa instalacja nad głową sprawia, że ​​jest on szczególnie przydatny tam, gdzie dostępność terenu, koszt instalacji i bliskość ładunku są ważnymi czynnikami.

• Wspólnoty mieszkaniowe:dostarczanie energii elektrycznej o niższym napięciu do grup domów, w których obliczone zapotrzebowanie jest odpowiednie.
• Elektryfikacja obszarów wiejskich:wspieranie dostępu do energii elektrycznej na obszarach, gdzie dystrybucja napowietrzna jest nadal praktyczna.
• Oświetlenie uliczne i terenowe:zapewnienie lokalnej dystrybucji niskiego napięcia dla sieci oświetleniowych.
• Małe obiekty komercyjne:obsługujących sklepy, biura, budynki usługowe i inne umiarkowane obciążenia elektryczne.
• Szkoły i obiekty użyteczności publicznej:zapewniając zlokalizowaną dystrybucję, w której profil obciążenia odpowiada wydajności transformatora.
• Małe zastosowania przemysłowe:obsługujące odpowiednie obciążenia pomocnicze lub obciążenia przemysłowe o niskim zapotrzebowaniu.
• Projekty infrastrukturalne:zapewnienie zlokalizowanej transformacji energetycznej dla wybranych projektów użyteczności publicznej.

Najbardziej odpowiednie zastosowanie zależy od rzeczywistego obliczenia obciążenia. Nie należy wybierać transformatora tylko dlatego, że 75 kVA wydaje się być bliskie oczekiwanemu zużyciu. Należy wziąć pod uwagę prądy rozruchowe, obciążenia silnika, zapotrzebowanie sezonowe, współczynnik mocy, przyszłą rozbudowę i różnorodność obciążenia.

Jak wybrać odpowiedni transformator

Wybór odpowiedniego transformatora do montażu na słupie 75 kVA rozpoczyna się od zdefiniowania całego środowiska elektrycznego. Poniższa lista kontrolna może pomóc kupującym uniknąć kosztownych niezgodności specyfikacji.

1. Oblicz oczekiwane obciążenie.Określ normalne zapotrzebowanie, szczytowe zapotrzebowanie, wymagania dotyczące rozruchu silnika i potencjalną przyszłą rozbudowę.
2. Potwierdź napięcie pierwotne.Dopasuj transformator do sieci dystrybucyjnej.
3. Potwierdź napięcie wtórne.Upewnij się, że moc wyjściowa odpowiada podłączonemu sprzętowi i lokalnej instalacji elektrycznej.
4. Wybierz prawidłową konfigurację faz.Systemy jednofazowe i trójfazowe mają różne wymagania aplikacyjne.
5. Sprawdź częstotliwość.Sprawdź, czy transformator jest zaprojektowany dla częstotliwości sieciowej.
6. Sprawdź impedancję.Potwierdź zgodność z obliczeniami prądu zwarciowego i koordynacją zabezpieczeń.
7. Przejrzyj wymagania dotyczące izolacji.Weź pod uwagę napięcie systemu i warunki środowiskowe.
8. Weź pod uwagę środowisko instalacji.Temperatura, wilgotność, wysokość nad poziomem morza, wiatr, narażenie na sól, kurz i korozja mogą mieć wpływ na wymagania projektowe.
9. Sprawdź obowiązujące standardy.Upewnij się, że dokumentacja i testy transformatora spełniają wymagania rynku docelowego.
10. Omów dostosowywanie przed produkcją.Producent powinien raczej potwierdzać parametry techniczne niż opierać się na domysłach.

Uwagi dotyczące instalacji i konserwacji

Prawidłowa instalacja jest niezbędna do niezawodnej pracy transformatora. Sprzęt montowany na słupie musi być wsparty na odpowiedniej konstrukcji zdolnej wytrzymać ciężar mechaniczny i siły środowiskowe. Należy również uwzględnić odstępy elektryczne, uziemienie, połączenia przewodów, urządzenia zabezpieczające i dostęp w celu konserwacji, zgodnie z obowiązującymi wymaganiami lokalnymi.

Przed podłączeniem zasilania technicy powinni sprawdzić informacje na tabliczce znamionowej, połączenia, uziemienie, stan izolacji, mechaniczne elementy złączne, tuleje i elementy ochronne. Procedury testowania powinny być zgodne ze specyfikacją projektu i obowiązującymi normami.

Rutynowe inspekcje po uruchomieniu mogą pomóc w wykryciu rozwijających się problemów. Personel zajmujący się konserwacją powinien zwracać szczególną uwagę na:

• Wyciek oleju lub nietypowe zmiany poziomu oleju
• Korozja zbiornika, armatury lub elementów montażowych
• Uszkodzone lub zanieczyszczone tuleje
• Luźne połączenia elektryczne
• Nienormalny wzrost temperatury
• Nietypowy hałas lub wibracje
• Oznaki przegrzania lub odbarwienia
• Stan połączeń uziemiających
• Uszkodzenia spowodowane trudnymi warunkami pogodowymi lub uderzeniami zewnętrznymi

Transformatory zanurzone w oleju wymagają szczególnej uwagi w celu kontroli wycieków. Niewielkiego wycieku nie należy po prostu ignorować, ponieważ może on wskazywać na uszkodzenie uszczelki, tulei, spoiny, uszczelki lub elementu zbiornika. Szybkie dochodzenie może zmniejszyć ryzyko uszkodzenia sprzętu, przerw w świadczeniu usług i problemów środowiskowych.

Jak Guangbian wspiera projekty transformatorów

Spójność produkcji jest szczególnie ważna w przypadku transformatorów rozdzielczych, ponieważ niewielkie odchylenia w uzwojeniu, montażu rdzenia, izolacji, uszczelnieniu lub testowaniu mogą mieć wpływ na długoterminową wydajność w terenie. Firma Guangbian stosuje wieloetapowy proces produkcyjny w zakresie rozwiązań transformatorów montowanych na słupach o mocy 75 kVA.

Proces produkcyjny obejmuje obróbkę rdzenia, produkcję uzwojeń, produkcję i spawanie zbiorników, suszenie próżniowe, montaż, napełnianie olejem i uszczelnianie, testy elektryczne, kontrolę końcową i pakowanie. Każdy etap dotyczy innego aspektu niezawodności transformatora.

Guangbijski zapewnia również dostosowane rozwiązania transformatorowe dla różnych rynków i systemów dystrybucyjnych. W przypadku projektów wymagających określonych konfiguracji napięć, układów faz, standardów, akcesoriów lub dokumentacji, wymagania techniczne należy potwierdzić przed rozpoczęciem produkcji.

Często zadawane pytania

Co oznacza 75 kVA na transformatorze?

75 kVA to moc pozorna transformatora. Opisuje pojemność elektryczną transformatora, a nie ilość energii, którą zawsze będzie zużywał. Rzeczywiste obciążenie robocze zależy od podłączonego sprzętu, współczynnika mocy, profilu obciążenia i warunków systemu.

Czy transformator 75 kVA nadaje się do dystrybucji energii w budynkach mieszkalnych?

Może nadawać się do dystrybucji w budynkach mieszkalnych, gdy obliczone zapotrzebowanie jest zgodne z mocą transformatora i konfiguracją elektryczną. Inżynierowie powinni wziąć pod uwagę liczbę odbiorców, szczytowe zapotrzebowanie, różnorodność, obciążenie silnika, sprzęt grzewczy i chłodzący oraz potencjalny przyszły wzrost.

Jakie napięcie wtórne może zapewnić transformator słupowy o mocy 75 kVA?

Napięcie wtórne nie jest określane wyłącznie na podstawie wartości znamionowej 75 kVA. Należy go określić zgodnie z docelowym układem elektrycznym. Reprezentatywna konfiguracja guangbijska zapewnia napięcie wtórne 120/240 V, ale w przypadku różnych rynków mogą być wymagane inne konfiguracje napięcia.

Dlaczego miedź jest używana do uzwojeń transformatorów?

Miedź zapewnia wysoką przewodność elektryczną i dobrą wydajność cieplną. Te właściwości sprawiają, że jest to szeroko stosowany materiał na uzwojenia transformatorów rozdzielczych, gdzie ważne jest niezawodne przesyłanie prądu i wydajna praca.

Co to jest chłodzenie ONAN?

ONAN oznacza Naturalny Olej, Naturalny Powietrze. Olej transformatorowy krąży w sposób naturalny, pochłaniając ciepło z rdzenia i uzwojeń, podczas gdy ciepło jest przenoszone z kadzi transformatora do otaczającego powietrza bez wymuszonych pomp i wentylatorów.

Co należy sprawdzić przed zakupem transformatora 75KVA?

Kupujący powinni potwierdzić pojemność znamionową, fazę, napięcie pierwotne, napięcie wtórne, częstotliwość, impedancję, wymagania dotyczące izolacji, metodę chłodzenia, środowisko instalacji, obowiązujące normy, akcesoria, wymagania dotyczące testowania i dokumentację dostawy.

Czy firma Guangbian może dostosować transformator do montażu na słupie o mocy 75 kVA?

Guangbijski może dostarczyć dostosowane rozwiązania transformatorowe w oparciu o wymagania projektu. Klienci powinni dostarczyć szczegółowe specyfikacje elektryczne i wymagania rynku docelowego, aby zespół inżynierów mógł określić odpowiednią konfigurację.

Jak można poprawić żywotność transformatora montowanego na słupie?

Odpowiednie wymiary, prawidłowa instalacja, odpowiednie zabezpieczenie, właściwe obciążenie, regularne przeglądy, skuteczne uziemienie i szybkie zwracanie uwagi na nienormalną temperaturę, hałas, wyciek oleju lub warunki elektryczne mogą przyczynić się do niezawodnego, długotrwałego działania.

Wniosek

Transformator słupowy o mocy 75 kVA może być skutecznym rozwiązaniem w przypadku zlokalizowanej dystrybucji energii średniego i niskiego napięcia, jeśli jego specyfikacje elektryczne i mechaniczne są prawidłowo dopasowane do projektu. Instalacja napowietrzna może zmniejszyć wymagania dotyczące terenu, a zanurzony w oleju system chłodzenia ONAN zapewnia proste podejście do zarządzania ciepłem w zastosowaniach zewnętrznych.

Jednak sama pojemność nigdy nie powinna decydować o decyzji o zakupie. Napięcie pierwotne i wtórne, konfiguracja faz, częstotliwość, impedancja, straty, izolacja, warunki środowiskowe, struktura instalacji, zabezpieczenia i obowiązujące normy wpływają na to, czy transformator będzie działał niezawodnie w terenie.

Guangbijskiłączy doświadczenie w produkcji transformatorów z niestandardowymi rozwiązaniami produktowymi dla różnych sieci dystrybucyjnych i zastosowań międzynarodowych. Od produkcji rdzenia i uzwojenia po produkcję zbiorników, suszenie, napełnianie olejem, testy elektryczne i kontrolę końcową – każdy etap przyczynia się do niezawodności gotowego transformatora.
