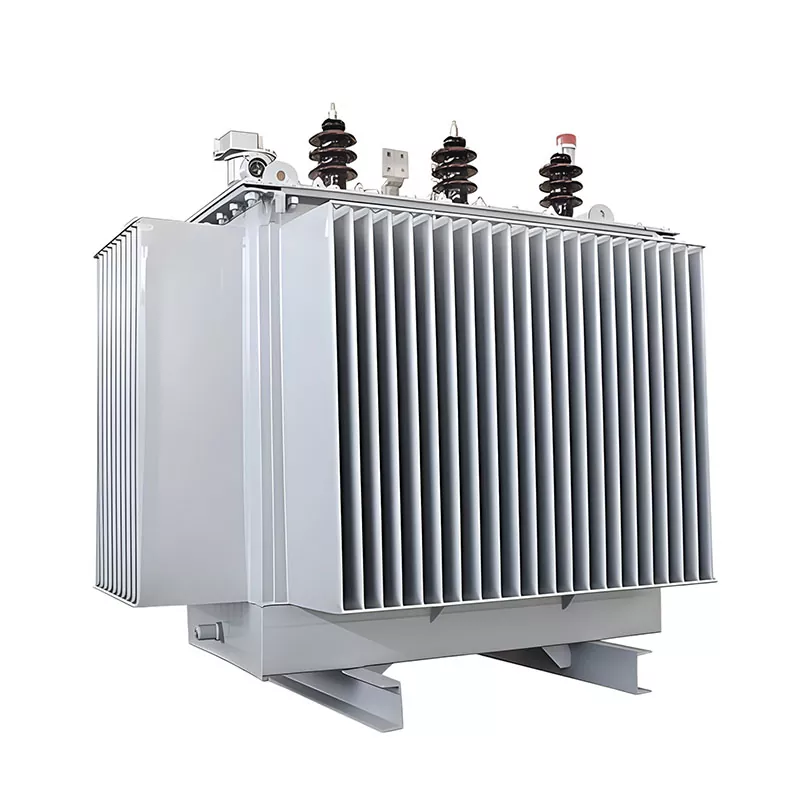

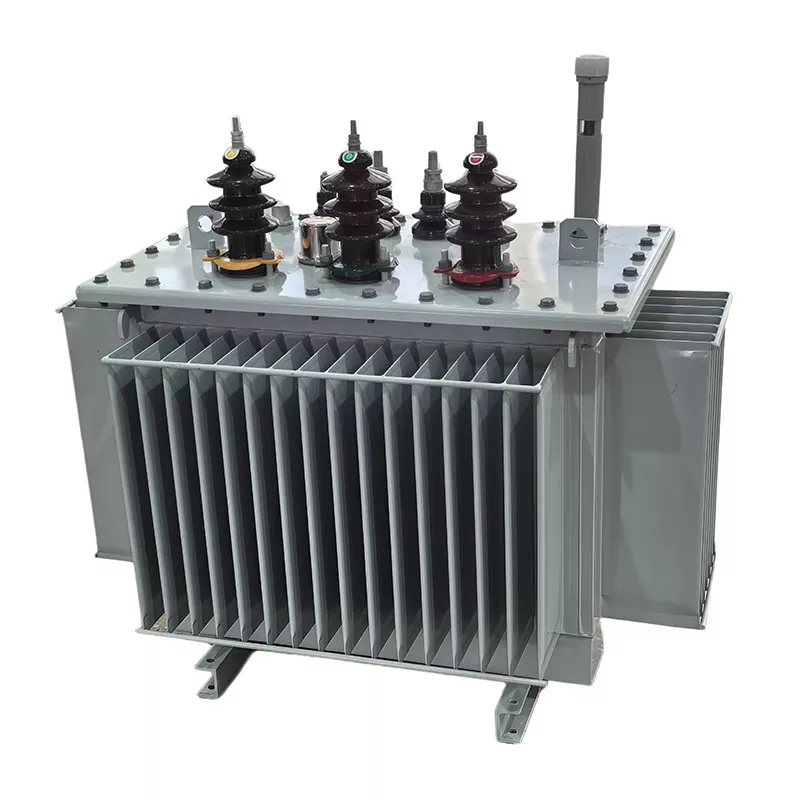

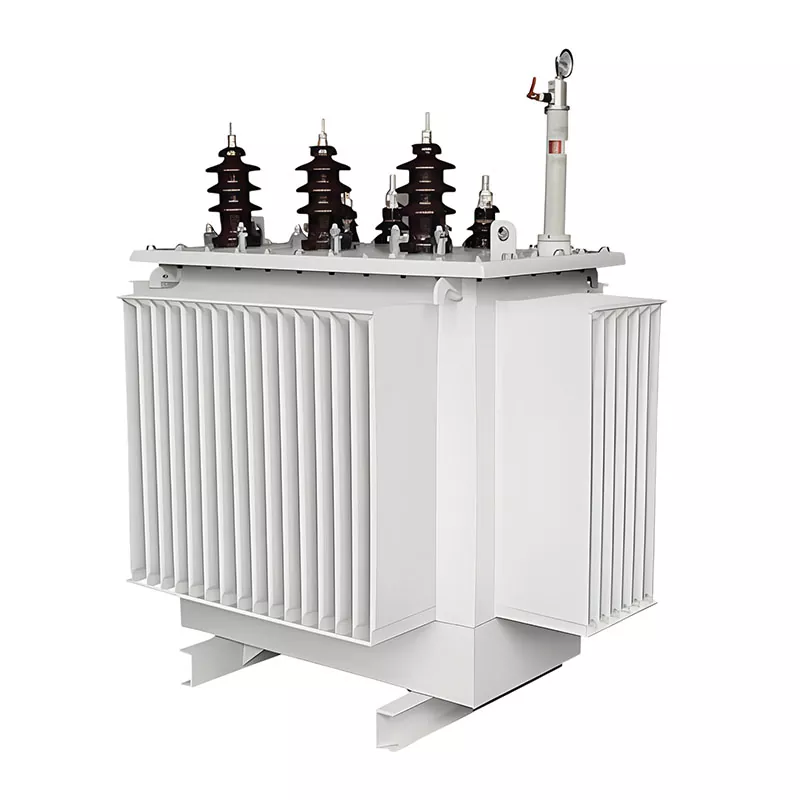

Zamienny transformator zanurzony w oleju

Zamienny transformator zanurzony w oleju to rodzaj wypełnionego olejem transformatora mocy, zaprojektowanego specjalnie w celu zastąpienia istniejącego transformatora w działającym systemie dystrybucji energii, zwykle ze względu na starzenie się sprzętu, awarię, ograniczenia wydajności lub wymagania dotyczące poprawy wydajności.

W przeciwieństwie do transformatorów stosowanych w nowych instalacjach, transformator zamienny został zaprojektowany ze szczególnym naciskiem na kompatybilność systemu, fizyczną wymienność i bezproblemową integrację z istniejącą infrastrukturą elektryczną.

Definicja Inżynieria

Z punktu widzenia inżynierii elektrycznej zamienny transformator zanurzony w oleju można zdefiniować jako:

Transformator mocy zaprojektowany lub zoptymalizowany zgodnie z istniejącymi warunkami sieciowymi – takimi jak poziom napięcia, grupa wektorów, wymiary instalacji i profil obciążenia – tak, aby mógł bezpośrednio zastąpić działający transformator zanurzony w oleju bez większych modyfikacji oryginalnego systemu.

Kluczowe właściwości techniczne

Typowy transformator zanurzeniowy w oleju jest definiowany przez następujące wymagania techniczne:

Kompatybilność napięcia:Pasuje do istniejących poziomów systemów, takich jak 6 kV/0,4 kV, 10 kV/0,4 kV itp.

Zamienność instalacji:Zaprojektowane tak, aby pasowały do ​​istniejących fundamentów, punktów wejścia kabli i układu podstacji

Dopasowanie grupy wektorów:Zwykle Dyn11 lub identyczna z oryginalną konfiguracją transformatora

Koordynacja impedancji zwarciowej:Zazwyczaj projektowany w zakresie 5–8%, aby zapewnić stabilność systemu

Optymalizacja wydajności:Może poprawić wydajność, zmniejszyć straty lub poprawić wydajność cieplną w porównaniu do wymienionej jednostki

Najpierw ustal odpowiedni rozmiar

Oto przykład: Twoje obecne obciążenie wynosi 800 kVA, a nowe zapotrzebowanie wynosi 400 kVA. Uwzględnij pewien margines wzrostu, a 1250-1600 kVA ma sens. Nie patrz tylko na dzisiejsze liczby — pozostawienie trochę miejsca na grę jest zawsze bezpiecznym rozwiązaniem.

Obliczając pojemność transformatora, należy pamiętać o następujących parametrach: poziom napięcia powinien odpowiadać istniejącemu systemowi (np. 10 kV/0,4 kV), grupa wektorów Dyn11 sprawdza się w większości zastosowań komercyjnych, a impedancja 5–8% jest standardem. Jeśli nie masz pewności, zespół fabryczny firmy GUANGBIAN w Chinach może sprawdzić konfigurację i potwierdzić specyfikacje przed rozpoczęciem produkcji.

Co przygotować przed wymianą?

Trzy rzeczy do sprawdzenia:

1.Ocena elektryczna — czy szyny zbiorcze i kable wytrzymają większy prąd? Czy system ochrony wymaga dostosowań?

2. Kontrola konstrukcji — Rozmiar fundamentu, droga dostępu w celu przeniesienia urządzenia, warunki wentylacji.

3. Koordynacja sieci energetycznej — zwiększenie wydajności może wymagać zmian w dostawach przychodzących. Uzyskaj pozwolenie na wyłączenie zasilania wcześniej.

Jeśli planujesz projekt wymiany transformatora, zespół techniczny GUANGBIAN z naszej fabryki w Chinach może pomóc w sprawdzeniu tych elementów. Zajmowaliśmy się podobnymi przypadkami w naszym zakładzie produkcyjnym i wiemy, jakie szczegóły często są pomijane.

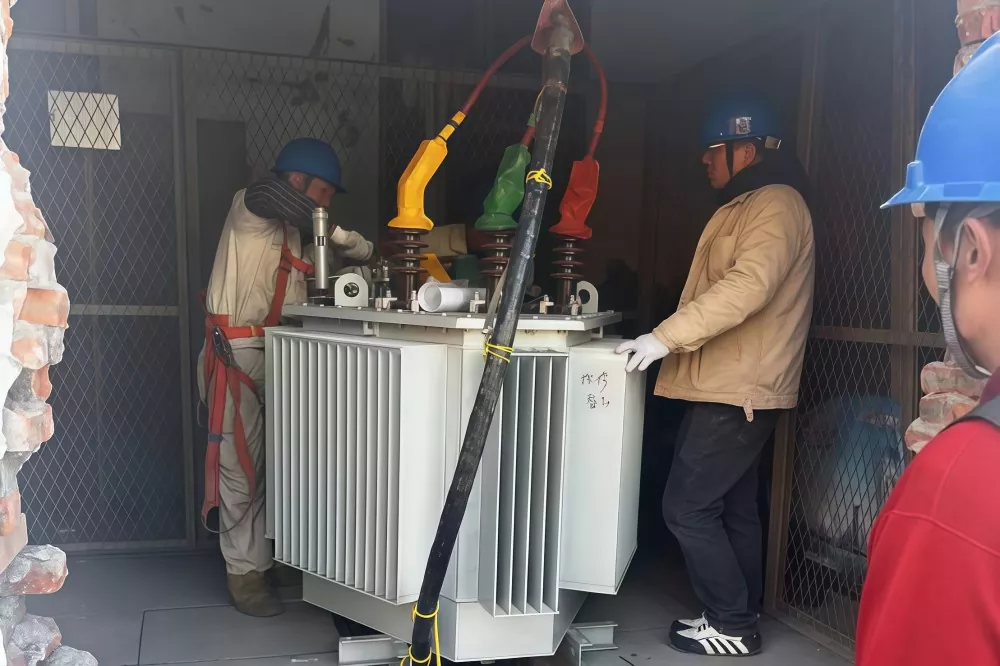

Instalacja i uruchomienie

Wyłącz zasilanie → Odłącz → Usuń starą jednostkę → Umieść nowy transformator → Okablowanie → Testowanie → Zasilanie

Nie pomijaj etapu testowania: testu przekładni zwojów, rezystancji izolacji, weryfikacji grupy wektorów, pomiaru rezystancji. Wszystko musi minąć, zanim przełączysz przełącznik. Przez pierwsze kilka tygodni kontroluj temperaturę, słuchaj nietypowych dźwięków, sprawdzaj wibracje.

Ile to kosztuje?

W przypadku jednostki o mocy 1250 kVA sam transformator kosztuje 25 000–45 000 USD. Po instalacji i modyfikacjach całkowity koszt projektu wynosi około 35 000–75 000 USD. Jeśli Twoja istniejąca jednostka działa od prawie 20 lat, zastąpienie jej nową ma większy sens niż dodanie jednostki równoległej — mniej kłopotów z konserwacją, większa wydajność.

Po montażu należy przechowywać raporty z testów i rysunki powykonawcze w aktach. Sprawdzaj temperatury co kwartał, wykonuj analizę oleju raz w roku (w przypadku typów napełnionych olejem). Przy odpowiedniej pielęgnacji sprzęt ten powinien działać sprawnie przez 20–30 lat.

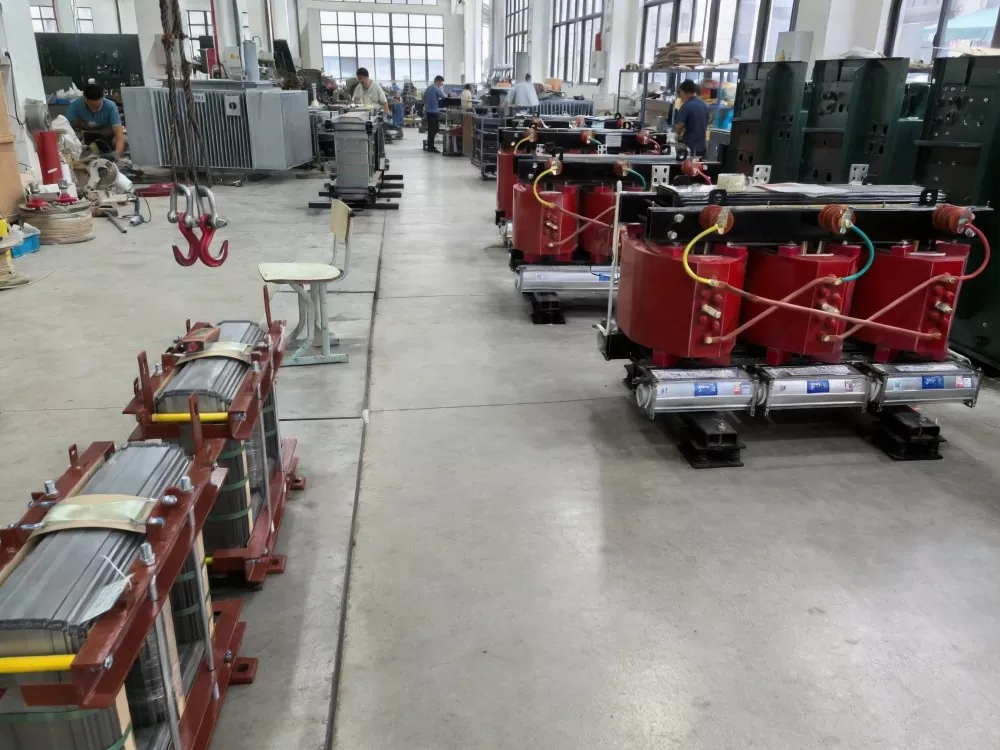

W chińskiej fabryce GUANGBIAN produkujemy transformatory przeznaczone do długotrwałej pracy. Niezależnie od tego, czy jesteś na etapie wyboru transformatora, czy potrzebujesz przeglądu specyfikacji, nasz zespół może Ci pomóc.

Różnica w stosunku do standardowych nowych transformatorów instalacyjnych

Często zadawane pytania

1. Co to jest zamienny transformator zanurzony w oleju?

Jest to transformator zanurzony w oleju, zaprojektowany w celu zastąpienia istniejącego transformatora w działającym systemie elektroenergetycznym. Jest zbudowany tak, aby odpowiadał oryginalnym warunkom elektrycznym, dzięki czemu system może kontynuować pracę przy minimalnych modyfikacjach.

2. Kiedy należy wymienić transformator?

Wymiana jest konieczna, gdy transformator jest stary (zazwyczaj 15–25+ lat), często ulega awariom, nie jest w stanie sprostać aktualnemu zapotrzebowaniu na obciążenie lub ma wysokie koszty konserwacji

3. Jak wybrać odpowiednią pojemność do wymiany?

Wydajność jest wybierana na podstawie aktualnego obciążenia, przyszłej rozbudowy (zwykle 15–25% marginesu) i warunków systemowych, takich jak poziom napięcia i ograniczenia instalacyjne.

4. Czy zamienny transformator może zwiększyć wydajność?

Tak. Jednostka zamienna może zostać zmodernizowana do wyższej wydajności, ale istniejące kable, rozdzielnica i system zabezpieczający muszą zostać sprawdzone pod kątem kompatybilności.

5. Co musi pasować przy wymianie transformatora?

Kluczowe parametry obejmują stosunek napięcia, grupę wektorów (zwykle Dyn11), impedancję (około 5–8%) i fizyczne wymiary instalacji.

6. Jak długo trwa proces wymiany?

Instalacja i wymiana trwają zwykle 1–3 dni, w zależności od warunków w miejscu instalacji, plus dodatkowy czas na testowanie i uruchomienie.
