Podsumowanie artykułu:Prawidłowo skonfigurowany transformator izolujący może poprawić bezpieczeństwo dystrybucji energii, dostosowanie napięcia i ochronę sprzętu w komercyjnych i przemysłowych systemach elektrycznych. TheTransformator izolacyjny typu suchego o mocy 50 kVA z wyłącznikiem MCCBłączy izolację transformatora, konwersję napięcia, zintegrowaną ochronę wyłącznika i praktyczne funkcje instalacyjne w jednym kompaktowym rozwiązaniu. Dzięki trójfazowemu wejściu 415 V, trójfazowemu czteroprzewodowemu wyjściu 220 V, uzwojeniom miedzianym, izolacji klasy F, pięciopozycyjnym odczepom napięciowym, ochronie IP23 i zintegrowanym wyłącznikom różnicowoprądowym, ta konfiguracja jest przeznaczona do zastosowań, w których ważne jest niezawodne dostarczanie energii i uproszczona instalacja.
Spis treści
Dlaczego transformator izolacyjny typu suchego jest ważny?
W jaki sposób wyłącznik MCCB poprawia ochronę transformatora?
Jakie są kluczowe specyfikacje?
W jaki sposób pięciopozycyjny przełącznik zaczepów poprawia zdolność dostosowywania napięcia?
W jaki sposób zintegrowany projekt upraszcza instalację?
Gdzie można zastosować transformator izolujący 50 kVA?
W jaki sposób sprawdzana jest jakość transformatora przed dostawą?
Co kupujący powinni sprawdzić przed złożeniem zamówienia?
Dlaczego warto wybrać tę konfigurację transformatora?
Dlaczego transformator izolacyjny typu suchego jest ważny?
Sprzęt elektryczny nie zawsze działa w idealnych warunkach zasilania. Różnice napięcia między siecią zasilającą a urządzeniami podłączonymi dalej, zakłócenia elektryczne i potrzeba izolacji galwanicznej mogą mieć wpływ na niezawodność systemu. Transformator izolacyjny typu suchego zapewnia praktyczny sposób dostosowania napięcia przy jednoczesnym zapewnieniu separacji elektrycznej pomiędzy obwodem pierwotnym i wtórnym.

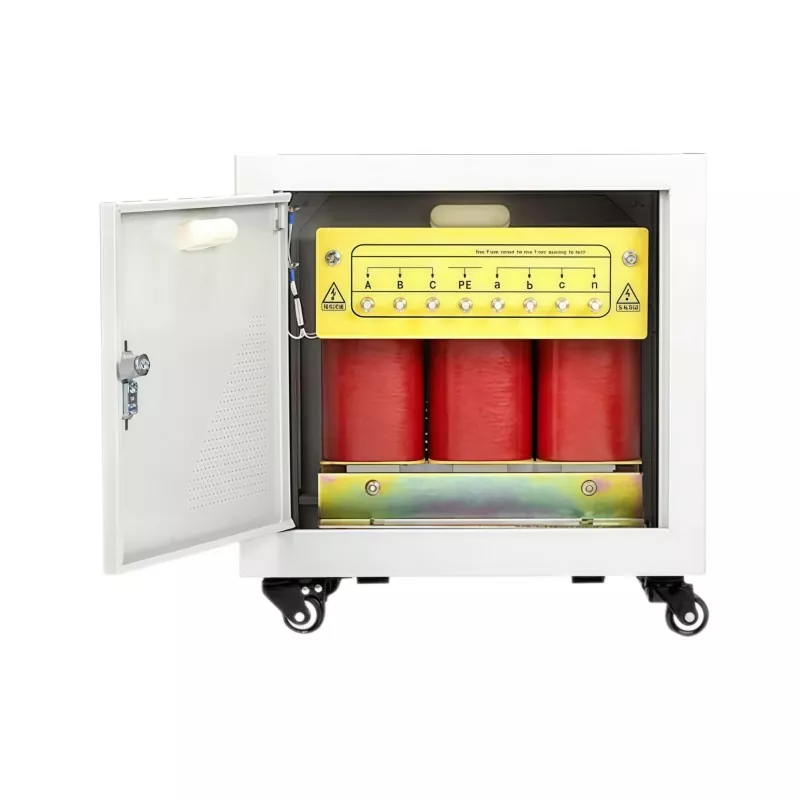

TheTransformator izolacyjny typu suchego o mocy 50 kVA z wyłącznikiem MCCBzGUANGBIANzostał zaprojektowany w oparciu o trójfazowe wejście 415 V AC i trójfazowe czteroprzewodowe wyjście 220 V. Dzięki temu urządzenie nadaje się do zastosowań wymagających kontrolowanego zasilania trójfazowego 220 V ze źródła trójfazowego o wyższym napięciu.
W przeciwieństwie do transformatorów zanurzonych w oleju, konstrukcje typu suchego nie wykorzystują oleju izolacyjnego jako głównego środka chłodzącego i izolacyjnego. Może to sprawić, że będą atrakcyjne dla wewnętrznych pomieszczeń elektrycznych, obiektów handlowych, środowisk produkcyjnych i innych lokalizacji, w których preferowana jest czysta i stosunkowo prosta instalacja.
W jaki sposób wyłącznik MCCB poprawia ochronę transformatora?
Jedną z najbardziej praktycznych cech tej konfiguracji transformatora jest integracja wyłączników kompaktowych (MCCB). Zamiast traktować transformator i sprzęt ochronny jako całkowicie oddzielne komponenty, projekt uwzględnia urządzenia zabezpieczające w obudowie transformatora.
Urządzenie wykorzystuje wyłączniki MCCB po stronie wejściowej i wyjściowej. Wyłącznik po stronie wejściowej jest podłączony do zasilania 415 V, natomiast zabezpieczenie po stronie wyjściowej jest wykonane dla trójfazowego czteroprzewodowego obwodu wtórnego.
To zintegrowane podejście może zapewnić kilka praktycznych korzyści:
- Zmniejsza potrzebę stosowania dodatkowego zewnętrznego sprzętu ochronnego.
- Pomaga uprościć przychodzące i wychodzące połączenia kablowe.
- Zapewnia ochronę nadprądową i zwarciową dla powiązanych obwodów.
- Tworzy bardziej zorganizowaną instalację transformatorową.
- Może ograniczyć prace związane z okablowaniem i instalacją na miejscu realizacji projektu.
- Umożliwia skonfigurowanie transformatora i urządzeń zabezpieczających jako jeden skoordynowany zespół.
Dla odbiorców przemysłowych szczegóły te mają znaczenie, ponieważ złożoność instalacji może mieć wpływ na czas realizacji projektu, wymagania dotyczące robocizny i efektywność uruchomienia.
Jakie są kluczowe specyfikacje?
Przed wyborem transformatora niezbędne jest zrozumienie konfiguracji elektrycznej. Poniższa tabela podsumowuje główne specyfikacje tej konfiguracji 50 kVA.
| Parametr | Specyfikacja |
|---|---|
| Pojemność znamionowa | 50 kVA |
| Faza | 3 Faza |
| Napięcie wejściowe | 415 V AC, 3 fazy |
| Napięcie wyjściowe | 220 V, 3 fazy, 4 przewody |
| Kliknij Pozycje | 380 V / 400 V / 415 V / 430 V / 450 V |
| Częstotliwość | 50 Hz |
| Materiał do nawijania | Miedź |
| Klasa izolacji | Klasa F |
| Wzrost temperatury uzwojenia | ≤100°C |
| Poziom hałasu | <60 dB w odległości 1 metra |
| Ochrona obudowy | IP23, wentylowany |
| Materiał obudowy | Stal nierdzewna |
| Ochrona | MCCB po stronie wejściowej i wyjściowej |
| Monitorowanie | Zamontowany woltomierz |
Połączenie tych specyfikacji sprawia, że transformator nadaje się do projektów, w których konwersję napięcia, izolację galwaniczną i zintegrowane zabezpieczenie należy rozpatrywać łącznie, a nie kupować jako niepowiązane komponenty.
W jaki sposób pięciopozycyjny przełącznik zaczepów poprawia zdolność dostosowywania napięcia?
Rzeczywiste napięcie sieciowe może się różnić w zależności od lokalizacji i warunków pracy. Transformator zaprojektowany wokół tylko jednego stałego napięcia pierwotnego może zatem wymagać dodatkowej uwagi, jeśli jest zainstalowany w obszarze, gdzie napięcie zasilania różni się od wartości nominalnej.
Model ten zapewnia pięć położeń zaczepów napięcia pierwotnego:380 V, 400 V, 415 V, 430 V i 450 V. Przełącznik zaczepów zapewnia zespołowi instalacyjnemu większą elastyczność w dopasowywaniu transformatora do dostępnego zasilania.
Na przykład, gdy rzeczywiste warunki zasilania różnią się od standardowego napięcia wejściowego 415 V, można wybrać odpowiedni odczep, aby pomóc w utrzymaniu zamierzonego napięcia wtórnego. Ta funkcja jest szczególnie przydatna w projektach, w których podczas doboru transformatora należy uwzględnić warunki napięcia zasilania.
Przełącznik zaczepów jest jednak typem beznapięciowym. Przed zmianą położenia zaczepu transformator musi być całkowicie wyłączony. Nigdy nie należy go regulować, gdy transformator jest pod napięciem.
W jaki sposób zintegrowany projekt upraszcza instalację?
Instalacja transformatora to nie tylko parametry elektryczne. Prowadzenie kabli, wyposażenie ochronne, dostępność, konstrukcja obudowy i uruchomienie mogą mieć wpływ na końcowy wynik projektu.
Zintegrowana konfiguracja MCCB zmniejsza ilość oddzielnego sprzętu, który w innym przypadku mógłby być wymagany wokół transformatora. Fabryczne okablowanie pomiędzy transformatorem a jego wyłącznikami ochronnymi może również pomóc w zmniejszeniu ilości okablowania polowego wymaganego podczas instalacji.
Obudowa ze stali nierdzewnej jest wentylowana i posiada stopień ochrony IP23. W urządzeniu zastosowano również blokowane kółka obrotowe z hamulcami, które ułatwiają ustawianie i przemieszczanie podczas instalacji lub konserwacji.
Zamontowany z przodu woltomierz umożliwia prostą obserwację napięcia w przedziale niskiego napięcia. Jest to przydatne podczas uruchamiania i rutynowych kontroli, ponieważ operatorzy mogą sprawdzić wskazane napięcie bez konieczności stosowania oddzielnego zewnętrznego układu pomiarowego.
Gdzie można zastosować transformator izolujący 50 kVA?
Moc 50 kVA jest odpowiednia dla wielu zastosowań elektrycznych średniej skali, gdzie wymagane jest kontrolowane zasilanie trójfazowe. Rzeczywistą przydatność należy zawsze potwierdzić na podstawie podłączonego obciążenia, prądu rozruchowego, cyklu pracy, warunków środowiskowych i lokalnych wymagań elektrycznych.
Typowe środowiska aplikacji mogą obejmować:
- Przemysłowe obiekty produkcyjne
- Budynki komercyjne
- Fabryczne pomieszczenia elektryczne
- Systemy automatyki i sterowania
- Zasilacze maszyn
- Sprzęt wymagający izolacji elektrycznej
- Warsztaty i zakłady przetwórcze
- Systemy dystrybucji energii elektrycznej wymagające konwersji z 415 V na 220 V
W przypadku projektów obejmujących wrażliwy sprzęt transformator należy oceniać jako część kompletnego systemu dystrybucji mocy, a nie traktować jako izolowany element.
W jaki sposób sprawdzana jest jakość transformatora przed dostawą?
Wydajność transformatora zależy w dużym stopniu od jakości uzwojenia, integralności izolacji, dokładności przekładni elektrycznej i ogólnej spójności produkcyjnej. Z tego powodu testowanie powinno być ważną częścią oceny dostawcy.
Zgodnie z informacjami o produkcie, firma GUANGBIAN przed wysyłką korzysta ze zintegrowanego stanowiska do testowania transformatorów. Proces testowania obejmuje kontrole związane z rezystancją uzwojenia, współczynnikiem zwojów, rezystancją izolacji, stratami bez obciążenia i regulacją napięcia.
Proces produkcyjny jest również zgodny z wymogami testowania opartymi na IEC dla wysyłanych jednostek. Udokumentowane podejście do testowania zapewnia kupującym przydatne dowody techniczne podczas przeglądu sprzętu przed instalacją.
W przypadku zamówień niestandardowych kupujący mogą również przed rozpoczęciem produkcji omówić z producentem wymagania dotyczące kontroli i specyfikacje specyficzne dla projektu. Jest to szczególnie ważne, gdy transformator musi spełniać określone warunki instalacji lub konfigurację systemu elektrycznego.
Co kupujący powinni sprawdzić przed złożeniem zamówienia?
Wybór transformatora wyłącznie na podstawie jego wartości KVA może prowadzić do niewłaściwej konfiguracji. Przed potwierdzeniem zamówienia zespoły zaopatrzeniowe powinny zapoznać się z pełnymi wymaganiami elektrycznymi i mechanicznymi.
Kluczowe punkty do sprawdzenia obejmują:
- Napięcie pierwotne:Potwierdź dostępne napięcie zasilania i konfigurację faz.
- Napięcie wtórne:Sprawdź, czy napięcie wyjściowe odpowiada podłączonemu sprzętowi.
- Nośność:Zamiast polegać wyłącznie na nominalnych parametrach sprzętu, należy obliczyć oczekiwane obciążenie ciągłe i szczytowe.
- Częstotliwość:Sprawdź, czy projekt wymaga częstotliwości 50 Hz, 60 Hz lub innej.
- Ochrona:Sprawdź specyfikacje wyłączników MCCB i ustal, czy lokalne przepisy wymagają dodatkowej ochrony przed lub za urządzeniem.
- Środowisko instalacji:Sprawdź, czy stopień ochrony IP23 jest wystarczający dla planowanej lokalizacji.
- Regulacja napięcia:Należy rozważyć, czy wielopozycyjny przełącznik zaczepów jest korzystny dla warunków lokalnej sieci.
- Dokumentacja:Poproś o rysunki techniczne, raporty z testów, informacje o okablowaniu i inne dokumenty wymagane do zatwierdzenia projektu.
W przypadku projektów międzynarodowych przydatne jest również wyjaśnienie wymiarów wysyłki, opakowania, wymagań instalacyjnych, obowiązujących norm i procedur uruchomienia przed rozpoczęciem produkcji.
Często zadawane pytania
Czy przełącznik zaczepów można regulować podczas pracy transformatora?
Nie. Przełącznik zaczepów jest typem beznapięciowym i można go regulować dopiero po całkowitym wyłączeniu transformatora. Przed zmianą położenia kranu należy zawsze przestrzegać odpowiednich procedur bezpieczeństwa elektrycznego.
Czy transformator zawiera wyłączniki MCCB po obu stronach?
Tak. Ta konfiguracja integruje wyłączniki MCCB z obudową transformatora, z ochroną zapewnioną po stronie wejściowej i wyjściowej. Przed złożeniem zamówienia należy sprawdzić dokładne rozmieszczenie wyłącznika w odniesieniu do wymagań elektrycznych projektu.
Czy nadal wymagana jest osobna skrzynka rozdzielcza?
W wielu instalacjach zintegrowane wyłączniki MCCB mogą zmniejszyć potrzebę stosowania oddzielnej obudowy ochronnej. Jednakże lokalne przepisy elektryczne i ogólny projekt dystrybucji mogą wymagać dodatkowej ochrony lub sprzętu przełączającego.
Czy ten transformator 50 kVA nadaje się do instalacji na zewnątrz?
Obudowa ma stopień ochrony IP23 i jest przeznaczona do stosowania w pomieszczeniach zamkniętych lub odpowiednio zadaszonych. W przypadku całkowicie odsłoniętych środowisk zewnętrznych, w których występują ulewne deszcze, kurz lub inne trudne warunki, bardziej odpowiedni może być wyższy poziom ochrony obudowy.
Jaki rodzaj materiału uzwojenia jest używany?
W transformatorze zastosowano uzwojenia miedziane. Miedź jest powszechnie wybierana na uzwojenia transformatorów ze względu na jej przewodność elektryczną i przydatność do niezawodnego przesyłu energii.
Czy transformator można dostosować?
Tak. Konfiguracje transformatora można omówić zgodnie z wymaganiami projektu, w tym parametrami elektrycznymi, rozwiązaniami zabezpieczającymi, ustawieniami zaczepów, wymaganiami dotyczącymi obudowy i innymi kwestiami specyficznymi dla aplikacji.
Dlaczego warto wybrać tę konfigurację transformatora?
Dobrze zaprojektowany transformator powinien nie tylko konwertować napięcie. Powinien pasować do instalacji elektrycznej, upraszczać montaż, zapewniać odpowiednią ochronę i być praktyczny podczas długotrwałej eksploatacji. TheTransformator izolacyjny typu suchego o mocy 50 kVA z wyłącznikiem MCCBłączy w sobie moc trójfazową 50 kVA, konwersję napięcia z 415 V na 220 V, uzwojenia miedziane, izolację klasy F, pięciopozycyjną regulację napięcia, zintegrowane wyłączniki MCCB, konstrukcję obudowy ze stali nierdzewnej IP23, monitorowanie napięcia i testy fabryczne w jedno zaprojektowane rozwiązanie.
Kupującym poszukującym chińskiego producenta transformatorów, który jest w stanie dostarczyć niestandardowe rozwiązania transformatorów izolacyjnych typu suchego, GUANGBIAN zapewnia praktyczną opcję dla projektów wymagających zintegrowanej ochrony i konfiguracji specyficznych dla aplikacji. Jeśli oceniasz specyfikacje, planujesz nową instalację elektryczną lub porównujesz dostawców transformatorów, przejrzyj transformator izolacyjny typu suchego 50 kVA z MCCB i omów wymagania projektu bezpośrednio z producentem. W przypadku specyfikacji napięcia, konfiguracji MCCB, wymagań dotyczących obudowy, dokumentów testowych lub niestandardowych rozwiązań transformatorowych,skontaktuj się z namiaby otrzymać wskazówki techniczne i rozwiązanie dopasowane do Twojej aplikacji.
