Transformator olejowy 3150 kVA 35 kV

Dla globalnych nabywców, wykonawców EPC i właścicieli projektów użyteczności publicznej pozyskiwanie transformatora zanurzonego w oleju o mocy 3150 kVA i napięciu 35 kV z Chin często rodzi kluczową obawę: czy sprzęt zgodny ze standardem GB może w pełni spełniać międzynarodową normę IEC60076 wymaganą w większości zagranicznych projektów energetycznych.

W rzeczywistej praktyce zakupowej należy dokładnie sprawdzić kilka typowych zagrożeń:

Niejasne twierdzenia dotyczące zgodności.

Niektórzy dostawcy twierdzą, że ich produkty spełniają normy krajowe, ale nigdy nie sprawdzają zgodności z normami IEC. Wynik? Sprzęt nie przeszedł testów IEC lokalnego zakładu użyteczności publicznej po przybyciu na miejsce – odmowa akceptacji, projekt opóźniony na czas nieokreślony.

Parametry, które zawodzą.

Podstawowe specyfikacje, takie jak straty, impedancja i wzrost temperatury, ledwo spełniają wymagania minimalne GB, ale spadają poniżej wymagań IEC wymagania. Lokalne organy celne lub organy regulacyjne natychmiast odrzucają przesyłkę.

Brakująca dokumentacja.

Dostawcom brakuje możliwości certyfikacji i testowania zgodnych z IEC. Nie mogą dostarczyć wymaganej dokumentacji dotyczącej zgodności w przypadku składania ofert lub podłączenia do sieci — klienci tracą możliwości realizacji projektów.

Projekty niestandardowe.

Produkty niestandardowe ignorują wymagania instalacyjne IEC. Problemy z kompatybilnością pojawiają się na miejscu podczas działania przekaźnika zabezpieczającego koordynację, co prowadzi do kosztownych przeróbek.

 GUANGBIAN spędził 21 lat na produkcji i eksporcie transformatorów mocy, obsługując ponad 500 dystrybutorów i właściciele projektów w ponad 30 krajach. Nasz flagowy transformator 3150 kVA z modelu S13 seria — transformator zanurzony w oleju 35 kV/0,4 kV zbudowany zgodnie ze standardami GB — osiąga 100% zgodności z pełnym Struktura IEC60076. Od hali produkcyjnej po plac budowy – eliminujemy ryzyko braku zgodności u źródła zapewniając jednocześnie opłacalne ceny, niezawodne terminy realizacji i wsparcie posprzedażowe w całym cyklu życia.

Transformator zanurzony w oleju a transformator suchy

Jak GB i IEC60076 faktycznie są zgodne?

Wielu nabywców zakłada, że ​​GB i IEC60076 to różne systemy, ale w inżynierii transformatorów są one w dużej mierze zgodne.

Normy GB są oparte na IEC

Chińskie standardy transformatorów GB/T 1094 opracowano w bezpośrednim odniesieniu do normy IEC 60076. Podstawowe aspekty, takie jak zasady projektowania, metody testowania, poziomy izolacji i wymagania bezpieczeństwa opierają się na tych samych ramach technicznych, co gwarantuje brak zasadniczego konfliktu między obydwoma systemami.

Wydajność GB jest często bardziej wymagająca

W kilku obszarach, takich jak efektywność energetyczna, wytrzymałość na zwarcia i wydajność cieplna, standardy GB mogą być bardziej rygorystyczne. Na przykład wiele transformatorów 35 kV S13 zaprojektowano ze stratami poniżej limitów IEC, spełniając lub przekraczając międzynarodowe wymagania dotyczące wydajności.

Zgodność z IEC dla projektów globalnych

Ponieważ większość rynków światowych wykorzystuje normę IEC 60076 jako standard akceptacji, transformatory zaprojektowane przez GB zgodne z IEC mogą być powszechnie akceptowane w regionach takich jak Azja Południowo-Wschodnia, Bliski Wschód, Afryka i Ameryka Łacińska, co ułatwia zatwierdzanie projektów i zamówienia.

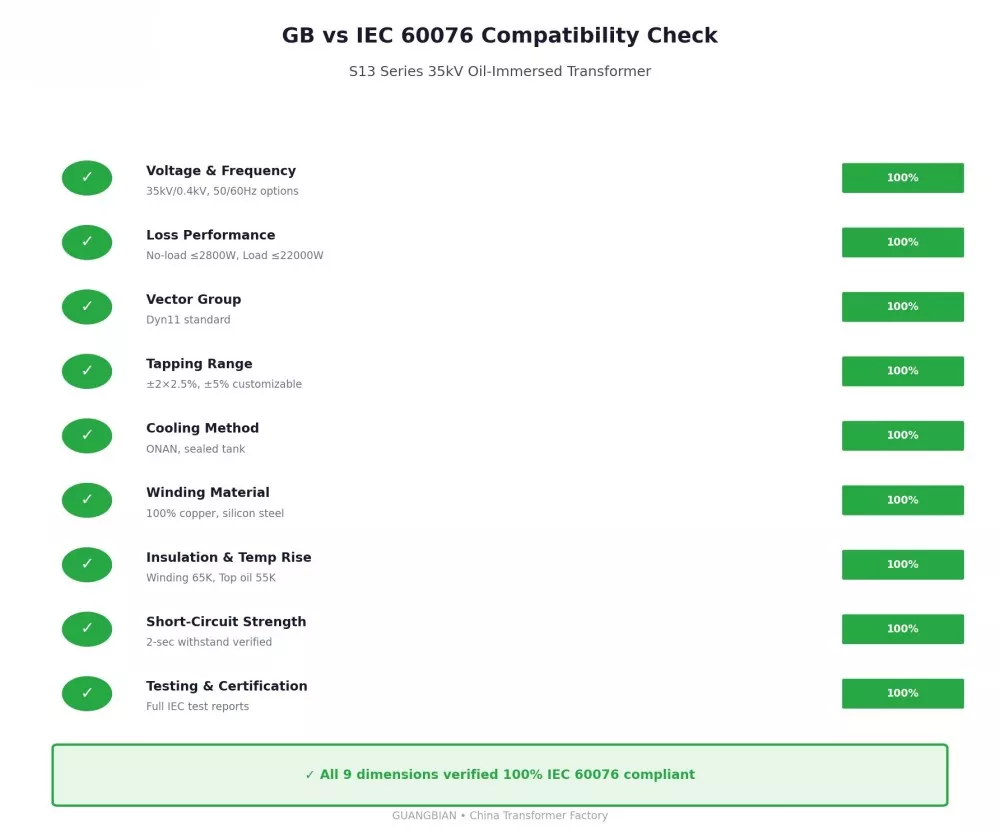

Transformator 3150 kVA serii S13: punkt po punkcie weryfikacja GB w porównaniu z IEC

Weźmy transformator S13-M-3150 kVA — transformator zanurzony w oleju 35 kV/0,4 kV , model, który znajduje się w sedno większości zapytań o zamówienia. Omówimy specyfikacje techniczne jeden po drugim, pokazując dokładnie, jak a Jednostka spełniająca standard GB spełnia wymagania normy IEC 60076.

Żadnej teorii. Żadnych założeń. Tylko twarde dane na temat tego, czy ten transformator – zbudowany przez GUANGBIAN at nasza fabryka w Chinach — faktycznie dostarcza to, czego potrzebują nabywcy na całym świecie.

Dlaczego transformatory S13 w standardzie GB to najmądrzejszy zakup pod względem zgodności z IEC?

Zgodność z IEC jest niezbędna w międzynarodowych projektach energetycznych, a transformator zanurzony w oleju 35 kV serii S13 został zaprojektowany tak, aby spełniać te wymagania, jednocześnie poprawiając efektywność energetyczną i wydajność operacyjną.

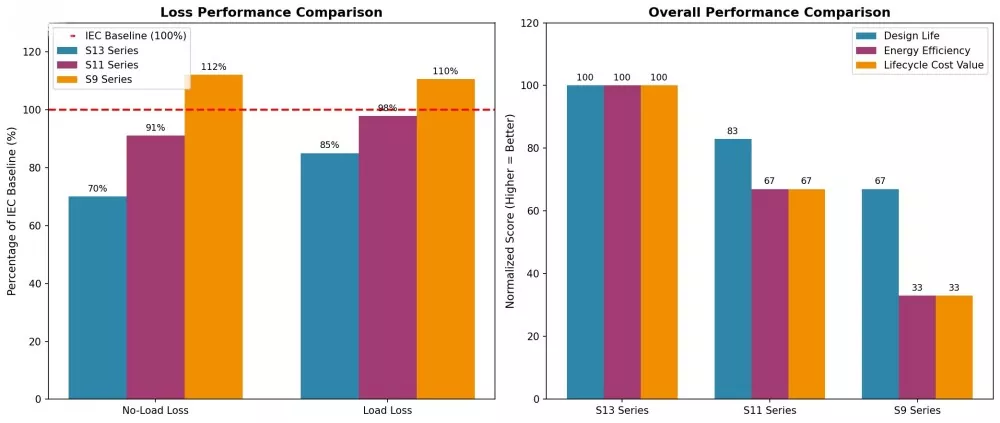

W porównaniu z tradycyjnymi modelami S9 i S11, seria S13 charakteryzuje się niższymi stratami bez obciążenia i obciążeniami, co pomaga obniżyć długoterminowe koszty operacyjne i poprawić efektywność dystrybucji mocy.

Szeroko stosowany w podstacjach, zakładach przemysłowych i projektach użyteczności publicznej, transformator S13 zapewnia niezawodną wydajność zgodną z IEC dla nowoczesnych systemów zasilania.

Jako przykład weźmy transformator o mocy 2500 kVA pracujący w sposób ciągły. W porównaniu z tradycyjnymi modelami S9 i S11, seria S13 zmniejsza straty w stanie jałowym i obciążeniowym, pomagając obniżyć roczne zużycie energii elektrycznej i długoterminowe koszty operacyjne.

Seria S13 charakteryzuje się również lepszą wytrzymałością na zwarcia i niższymi temperaturami pracy, co pomaga zmniejszyć częstotliwość konserwacji i poprawić niezawodność usług w miarę upływu czasu.

W przypadku podstacji, zakładów przemysłowych i projektów dystrybucji mediów transformator S13 35 kV zapewnia zrównoważone rozwiązanie o wyższej wydajności, stabilnej wydajności i konstrukcji zgodnej z IEC do zastosowań eksportowych.

FPełne dostosowanie do lokalnych wymagań IEC

Norma IEC 60076 wyznacza punkt odniesienia. Ale taka jest rzeczywistość – różne kraje, różne projekty, inna sieć lokalna reguły zbudowane na bazie ram IEC.

Nasza seria S13 nie ogranicza Cię. Oferujemy pełne dostosowanie do wymagań Twojego projektu:

Stosunki napięcia:Strona wysoka: 35 kV, 33 kV, 36 kV. Strona dolna: 0,4 kV, 0,433 kV. Dostosowujemy się do lokalnych specyfikacji sieci.

Częstotliwość znamionowa:Standardowe 50 Hz. Potrzebujesz 60 Hz dla obu Ameryk lub Ameryki Łacińskiej? Zrobione.

Zakres dotknięcia:±2×2,5%, ±5%, ±4×2,5% — niezależnie od tego, jakiej regulacji napięcia wymaga Twój projekt.

Surowe środowiska:Wysoka temperatura, wilgotność, mgła solna, duże wysokości — budujemy z myślą o trudnych warunkach, a wszystko to w ramach IEC zgodność.

Usługi OEM/ODM:Niestandardowe tabliczki znamionowe, markowe instrukcje, dostosowane do indywidualnych potrzeb opakowania. Dystrybutorzy, pomagamy Ci wypromować Twoją markę i centrum.

Każdy transformator 35 kV opuszczający naszą fabrykę w Chinach z jakością z Guangbii i elastycznością, jakiej potrzebuje Twój rynek.

Orzecznictwo

Firma GUANGBIAN dostarcza każde urządzenie serii S13 z pełnym pakietem certyfikacji mającym na celu umożliwienie wejścia na rynek globalny bez tarcia:

Certyfikaty systemowe:ISO 9001 dla jakości. ISO 14001 dla środowiska. ISO 45001 w zakresie bezpieczeństwa i higieny pracy. Nasza fabryka w Chinach prowadzi w pełni identyfikowalny i kontrolowany proces produkcyjny zgodny z IEC wymagania producenta.

Certyfikaty produktów:Różne kraje, różne zasady. Współpracujemy z Tobą, aby uzyskać wszelkie lokalne certyfikaty na Twoim rynku wymagań — żadnych skrótów, żadnych niespodzianek.

Pewność testowania：Każde urządzenie opuszcza naszą fabrykę po przejściu pełnego zestawu testów fabrycznych zgodnych z normą IEC. Akceptacja projektu? Zero płotki.

Kiedy pozyskujesz od nas transformator 35 kV lub transformator 3150 kVA, dostarczana jest dokumentacja dotycząca zgodności wbudowany. Otrzymujesz sprzęt gotowy do inspekcji już pierwszego dnia.

Niezawodność dostaw, na której możesz polegać

Opóźnione dostawy zabijają projekty. Wiemy to. Dlatego GUANGBIAN zbudował łańcuch dostaw i system produkcyjny który dotrzymuje terminów – za każdym razem.

Zdolność produkcyjna. W naszej fabryce działają cztery nowoczesne linie do produkcji transformatorów. Roczna moc wyjściowa dla średniego i wysokiego napięcia jednostek przekracza 5000 jednostek. Zamówienia w dużych partiach? Poradzimy sobie z nimi bez potu.

Stabilność łańcucha dostaw. Utrzymujemy długoterminowe strategiczne partnerstwa z lokalnymi dostawcami stali krzemowej, miedzi i oleju transformatorowego. Żadnych niedoborów surowców. Żadnych opóźnień w produkcji. Żadnych wymówek.

Zarządzanie zamówieniami. Do każdego zamówienia przydzielany jest dedykowany kierownik projektu. Jedna osoba. Jeden punkt kontaktowy. Aktualizacje ze sklepu w czasie rzeczywistym piętro do doku wysyłkowego. Nigdy nie pozostaniesz w niepewności.

Wsparcie logistyczne. Współpracujemy z najlepszymi spedytorami, aby zaoferować kompletny pakiet – rezerwację, odprawę celną, fracht morski, obsługa portu docelowego. Problemy z wysyłką międzynarodową? Zdejmiemy je z Twojego talerza.

Kiedy zamawiasz transformator 35 kV lub transformator 3150 kVA w naszym zakładzie produkcyjnym w Chinach terminowa dostawa nie jest obietnicą. Tak działamy.

Każde urządzenie zgodne z IEC jest objęte naszym zobowiązaniem do wsparcia przez cały cykl życia. Zapomnij o zmartwieniach po dostawie — zapewniamy, że Twoje projekty działają płynnie w dowolnym miejscu na świecie.

Podstawowe warunki gwarancji:

Standardowa ochrona: 12 miesięcy od dostawy lub 18 miesięcy od produkcji – w zależności od tego, co nastąpi wcześniej.

Wady produkcyjne? Bezpłatna naprawa lub wymiana w okresie gwarancyjnym. Pokrywamy wysyłkę.

Problemy z jakością nie spowodowane przez użytkownika? Wymiana jednostki lub pełny zwrot kosztów. Twoja inwestycja pozostaje chroniona.

Pogwarancyjne? Dożywotnie wsparcie techniczne. Części zamienne po kosztach — bez marży dla długoterminowych partnerów.

Każdy transformator 35 kV lub transformator 3150 kVA opuszczający naszą fabrykę jest wyposażony w to gwarancja. W GUANGBIAN nie tylko produkujemy sprzęt — budujemy trwałe partnerstwo z dystrybutorów i właścicieli projektów na całym świecie.

Nasza fabryka

Warsztat blacharski

Warsztat nawijania folii

Warsztat nawijania

Warsztat pieców nawijających

Warsztat montażu transformatorów

Warsztaty uruchomienia transformatora

Często zadawane pytania

1. Czy transformator jest zgodny z normą IEC 60076?

Tak. Transformator olejowy 3150 kVA 35 kV można zaprojektować i przetestować zgodnie z wymaganiami normy IEC 60076 dla międzynarodowych projektów dystrybucji energii.

2. Jakie są główne zastosowania transformatora 3150 kVA 35 kV?

Jest szeroko stosowany w podstacjach, zakładach przemysłowych, sieciach dystrybucji mediów, projektach energii odnawialnej i projektach infrastrukturalnych EPC.

3. Jaka jest różnica pomiędzy transformatorami S11 i S13?

Seria S13 oferuje niższe straty bez obciążenia i obciążenia w porównaniu z serią S11, zapewniając lepszą efektywność energetyczną i niższe długoterminowe koszty operacyjne.

4. Czy można dostosować stosunek napięcia?

Tak. Konfiguracje napięcia pierwotnego i wtórnego można dostosować do wymagań lokalnej sieci i specyfikacji projektu.

5. Jakie metody chłodzenia są dostępne?

Typowe metody chłodzenia obejmują ONAN i ONAF, w zależności od wymagań dotyczących obciążenia projektu i warunków pracy.

6. Czy przed wysyłką zapewnione są testy fabryczne?

Tak. Przed dostawą można przeprowadzić rutynowe testy, inspekcję fabryczną i opcjonalne testy przeprowadzane przez strony trzecie.

7. Czy transformator nadaje się do montażu na zewnątrz?

Tak. Transformatory zanurzone w oleju są przeznaczone do zewnętrznych środowisk dystrybucji energii i mogą pracować w różnych warunkach klimatycznych.

8. Jaki jest typowy okres użytkowania?

Przy prawidłowych warunkach eksploatacji i konserwacji żywotność wynosi zazwyczaj 20–30 lat.
