W jaki sposób transformator izolacyjny typu suchego o mocy 150 kVA może poprawić bezpieczną i elastyczną dystrybucję mocy

Podsumowanie artykułu:Właściwie dobrany transformator może znacząco wpłynąć na bezpieczeństwo dystrybucji energii, konwersję napięcia, kompatybilność sprzętu i niezawodność obiektu. TheTransformator izolacyjny typu suchego o mocy 150 kVAzGUANGBIANjest przeznaczony do zastosowań wymagających izolacji galwanicznej i dystrybucji niskiego napięcia, z wejściem 480 V, trójfazowym 400 V i jednofazowym wyjściem 400 V, uzwojeniami w całości miedzianymi, połączeniem Delta-Star, obudową ze stali nierdzewnej IP43, automatycznym chłodzeniem wentylatora i ochroną MCCB. W tym artykule wyjaśniono jego konfigurację, zasady działania, scenariusze zastosowań, względy techniczne i czynniki wyboru dla projektów przemysłowych i budowlanych.

Spis treści

1. Co to jest transformator izolacyjny typu suchego 150 kVA?
2. Jakie są kluczowe specyfikacje techniczne?
3. Jakie zalety oferuje ten transformator?
4. Gdzie można go zastosować?
5. Jak wybrać odpowiednią konfigurację?
6. Jak wypada w porównaniu z innymi opcjami transformatora?
7. Jak jest produkowany i testowany?
8. Często zadawane pytania
9. Potrzebujesz dostosowanego rozwiązania transformatorowego?

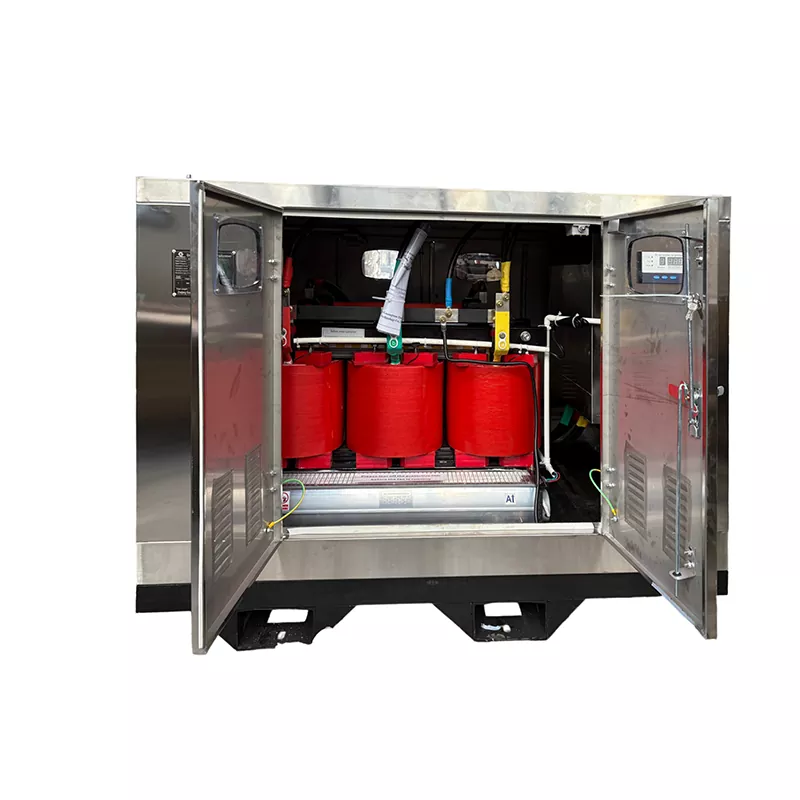

Co to jest transformator izolacyjny typu suchego 150 kVA?

Transformator izolacyjny typu suchego o mocy 150 kVA jest transformatorem trójfazowym zaprojektowanym w celu zapewnienia izolacji elektrycznej podczas przetwarzania przychodzącej mocy na wymagany poziom dystrybucji niskiego napięcia. W przeciwieństwie do transformatorów zanurzonych w oleju, konstrukcje typu suchego wykorzystują solidną izolację i układy chłodzenia na bazie powietrza, a nie olej izolacyjny, co czyni je szczególnie odpowiednimi do instalacji wewnętrznych i wybranych środowisk przemysłowych lub budowlanych.

Konfiguracja GUANGBIAN wykorzystuje aWejście napięcia sieciowego 480 Vi zapewniaWyjście trójfazowe 400 V i jednofazowe 230 V. Połączenie uzwojenia typu Delta-Star (Δ-Y) umożliwia stronie wtórnej zapewnienie punktu neutralnego dla dystrybucji jednofazowej przy jednoczesnym wspieraniu obciążeń trójfazowych.

Transformator o mocy znamionowej 150 kVA może obsługiwać mieszankę maszyn i pomocniczych obciążeń elektrycznych, jeśli prawidłowo obliczono rzeczywiste zapotrzebowanie obiektu, prąd rozruchowy, współczynnik mocy, współczynnik obciążenia i jednoczesną pracę.

Jakie są kluczowe specyfikacje techniczne?

Zrozumienie konfiguracji elektrycznej przed zakupem transformatora jest niezbędne, ponieważ napięcie, częstotliwość, układ faz, ochrona obudowy, materiał uzwojenia i metoda chłodzenia wpływają na kompatybilność systemu.

Taka konfiguracja jest szczególnie praktyczna, gdy jedno źródło zasilania musi obsługiwać zarówno maszyny trójfazowe, jak i jednofazowe urządzenia pomocnicze. Jednak pojemności podanej na tabliczce znamionowej nie należy traktować jako wskazówki, że każde podłączone urządzenie może jednocześnie pracować z pełną mocą znamionową.

Jakie zalety oferuje ten transformator?

Izolacja elektryczna dla dalszych obciążeń

Izolacja oddziela pierwotny i wtórny obwód elektryczny poprzez sprzęgło transformatorowe. Takie rozwiązanie może pomóc w ustanowieniu kontrolowanego systemu zasilania na odpływie i jest przydatne w zastosowaniach, w których izolacja elektryczna jest częścią ogólnego projektu dystrybucji.

Elastyczna dystrybucja 400 V i 230 V

Konfiguracja wtórna Delta-Star zapewnia możliwość dystrybucji zarówno trójfazowej, jak i jednofazowej. Zasilanie trójfazowe 400 V może zasilać sprzęt taki jak pompy, dźwigi, spawarki, betoniarki i inne maszyny przemysłowe, natomiast zasilanie 230 V może obsługiwać oświetlenie, sprzęt biurowy, narzędzia przenośne, urządzenia klimatyzacyjne i obciążenia pomocnicze.

Uzwojenia w całości miedziane

W transformatorze zastosowano uzwojenia w całości miedziane. Miedź ma stosunkowo niską oporność elektryczną, a odpowiednio zaprojektowane przewodniki miedziane mogą pomóc w kontrolowaniu strat w uzwojeniu. Rzeczywista wydajność cieplna nadal zależy od rozmiaru przewodu, konstrukcji transformatora, temperatury otoczenia, systemu izolacji, wentylacji i warunków obciążenia.

Automatyczne zarządzanie chłodzeniem

Czujniki temperatury monitorują stan uzwojenia. Po osiągnięciu zadanej temperatury automatyczne wentylatory zaczynają zwiększać odprowadzanie ciepła. Takie podejście jest przydatne w zastosowaniach, w których obciążenia elektryczne się zmieniają lub temperatura robocza może wzrosnąć.

Zintegrowana ochrona MCCB

Wyłączniki kompaktowe znajdują się po stronie wejściowej i wyjściowej. Wyłączniki te mogą zapewnić dodatkową ochronę i izolację obwodów, a ich ostateczne wartości znamionowe należy dobrać w zależności od rozmiaru kabla, podłączonych obciążeń, oczekiwanego prądu i wymagań projektu dotyczących koordynacji zabezpieczeń.

Gdzie można go zastosować?

Moc 150 kVA jest odpowiednia dla wielu zastosowań w dystrybucji energii elektrycznej średniej skali, gdy obliczone obciążenie mieści się w granicach projektowych transformatora.

• Place budowy:Zaopatruje tymczasowe zasilanie dźwigów, mieszadeł, pomp, sprzętu spawalniczego, oświetlenia i biur budowy.
• Obiekty przemysłowe:Obsługuje maszyny produkcyjne wraz z pomocniczymi jednofazowymi obciążeniami elektrycznymi.
• Obiekty komercyjne:Zapewnia izolowaną dystrybucję niskiego napięcia tam, gdzie wymaga tego projekt elektryczny.
• Tymczasowe systemy zasilania:Można je zintegrować z rozwiązaniami dystrybucji energii opartymi na projekcie.
• Instalacje o obciążeniu mieszanym:Obsługuje zarówno maszyny trójfazowe, jak i urządzenia jednofazowe 230 V z tego samego systemu wtórnego.

W przypadku projektów budowlanych konfiguracja projektu z Arabii Saudyjskiej dostarczona przez firmę GUANGBIAN pokazuje, jak obudowę ze stali nierdzewnej, połączenie Delta-Star, automatyczne chłodzenie wentylatora, uzwojenia miedziane i dodatkowe wyłączniki MCCB można zintegrować z konstrukcją transformatora dostosowaną do konkretnego projektu.

Jak wybrać odpowiednią konfigurację?

Wybór transformatora należy rozpocząć od układu elektrycznego, a nie po prostu wybrać moc znamionową kVA. Pełny przegląd techniczny powinien obejmować następujące czynniki:

1. Oblicz maksymalne zapotrzebowanie:Zidentyfikuj rzeczywiste obciążenie robocze zamiast dodawać tylko dane znamionowe każdego podłączonego urządzenia z tabliczki znamionowej.
2. Sprawdź prąd rozruchowy silnika:Silniki, sprężarki, pompy i inne obciążenia indukcyjne mogą wymagać znacznie wyższego prądu podczas uruchamiania.
3. Potwierdź napięcie wejściowe:Sprawdź, czy napięcie pierwotne odpowiada dostępnemu napięciu zasilania elektrycznego.
4. Potwierdź wymagania wyjściowe:Określ, czy projekt wymaga prądu trójfazowego 400 V, jednofazowego 230 V, czy też innej kombinacji napięć.
5. Sprawdź częstotliwość:Sprawdź, czy instalacja działa przy częstotliwości 50 Hz czy 60 Hz.
6. Sprawdź warunki otoczenia:Temperatura, wentylacja, kurz, wilgoć i miejsce instalacji wpływają na wymagania termiczne i obudowy.
7. Zdefiniuj wymagania dotyczące ochrony:Wartości znamionowe wyłączników MCCB i zabezpieczenia na odpływie powinny być skoordynowane z kablami i podłączonym sprzętem.
8. Potwierdź ustalenia dotyczące uziemienia:Konfiguracja przewodu neutralnego i uziemienia powinna być zgodna z projektem elektrycznym projektu i obowiązującymi przepisami lokalnymi.

Rozważania te są szczególnie ważne, ponieważ transformator może wydawać się odpowiednio dobrany w normalnych warunkach pracy, ale nadal podlegać nadmiernym obciążeniom, jeśli jednocześnie uruchamia się wiele silników wysokoprądowych.

Jak wypada w porównaniu z innymi opcjami transformatora?

Wybór pomiędzy technologią suchą a technologią zanurzoną w oleju powinien opierać się na środowisku instalacji, wydajności, wymaganiach dotyczących napięcia, obowiązujących normach, wymaganiach dotyczących chłodzenia, dostępnej przestrzeni i ogólnej konstrukcji systemu elektrycznego.

Jak jest produkowany i testowany?

W przypadku zamówień transformatorów opartych na projekcie jakość produkcji to tylko jedna część procesu. Równie ważna jest dokładna interpretacja specyfikacji elektrycznej klienta.

GUANGBIAN produkuje konfiguracje transformatorów zgodnie z wymaganiami projektu. W zależności od zastosowania można dostosować specyfikacje, takie jak napięcie wejściowe i wyjściowe, częstotliwość, układ uzwojeń, konstrukcja obudowy, metoda chłodzenia i konfiguracja zabezpieczeń.

Proces produkcyjny powinien potwierdzić kluczowe parametry elektryczne przed rozpoczęciem produkcji. Następnie można przeprowadzić testy fabryczne zgodnie z ustaloną specyfikacją techniczną i obowiązującą normą, z udostępnieniem zapisów testów i kontroli strony trzeciej, jeśli wymaga tego projekt.

Kluczowe informacje, które należy podać, prosząc o wycenę

• Wymagana moc kVA
• Napięcie pierwotne i wtórne
• Częstotliwość 50 Hz lub 60 Hz
• Wymagania jednofazowe lub trójfazowe
• Uzwojenie preferencji materiału
• Wymagana konfiguracja połączenia
• Warunki instalacji wewnątrz lub na zewnątrz
• Wymagania dotyczące ochrony obudowy
• Wymagania dotyczące chłodzenia
• MCCB lub inne wymagania dotyczące ochrony
• Rodzaj obciążenia i charakterystyka rozruchu silnika
• Obowiązujące lokalne normy elektryczne

Podanie tych szczegółów na etapie wyceny pomaga producentowi opracować konfigurację transformatora pasującą do rzeczywistego projektu, zamiast polegać na ogólnym modelu standardowym.

Często zadawane pytania

Jakie jest napięcie wyjściowe tego transformatora?

Ta konfiguracja zapewnia napięcie wyjściowe trójfazowe 400 V i jednofazowe 230 V. Inne kombinacje napięć można opracować zgodnie z wymaganiami projektu.

Czy obciążenia 400 V i 230 V mogą działać na tym samym transformatorze?

Tak. Połączenie Delta-Star zapewnia trójfazowe zasilanie wtórne i punkt neutralny dla dystrybucji jednofazowej. Podłączone obciążenia muszą być odpowiednio zrównoważone i mieścić się w zakresie wydajności znamionowej transformatora.

Jak działa automatyczny wentylator chłodzący?

Czujniki temperatury monitorują temperaturę uzwojenia. Po osiągnięciu zadanej temperatury system sterowania uruchamia wentylatory chłodzące, aby zwiększyć odprowadzanie ciepła. Rzeczywista temperatura sterowania powinna być zgodna z projektem termicznym transformatora.

Co oznacza stopień ochrony IP43?

IP43 oznacza ochronę przed ciałami obcymi o średnicy większej niż 1 mm i ochronę przed rozpryskami wody w odpowiednich warunkach testowych IPX3. Nie należy go interpretować jako całkowicie pyłoszczelnego lub wodoodpornego.

Czy 150 kVA wystarczy na plac budowy?

Zależy to od obliczonego zapotrzebowania na energię elektryczną w obiekcie. Przed potwierdzeniem wymaganej wydajności transformatora należy wziąć pod uwagę prąd rozruchowy silnika, sprzęt spawalniczy, jednoczesną pracę, tymczasowe obciążenia szczytowe, współczynnik mocy i współczynnik obciążenia.

Czy transformator można dostosować?

Tak. Napięcie wejściowe i wyjściowe, częstotliwość, konfigurację połączeń, obudowę, metodę chłodzenia, rozmieszczenie uzwojeń i konfigurację zabezpieczeń można dostosować do wymagań elektrycznych projektu.

Potrzebujesz dostosowanego rozwiązania transformatorowego?

Wybór odpowiedniego transformatora ostatecznie polega na dopasowaniu pojemności elektrycznej, konwersji napięcia, izolacji, ochrony, chłodzenia i warunków instalacji do rzeczywistego środowiska pracy. Dzięki konfigurowalnym specyfikacjom elektrycznym i produkcji zorientowanej na projekt, GUANGBIAN może wspierać klientów poszukujących praktycznego rozwiązania transformatorowego do zastosowań przemysłowych, budowlanych i innych zastosowań w dystrybucji niskiego napięcia. Jeśli planujesz nowy projekt lub wymianę istniejącej jednostki,skontaktuj się z namiz napięciem, wydajnością, częstotliwością, typem obciążenia i wymaganiami instalacyjnymi, aby omówić odpowiednią konfigurację transformatora i otrzymać wycenę dostosowaną do projektu.
