Transformator izolacyjny typu suchego o mocy 150 kVA

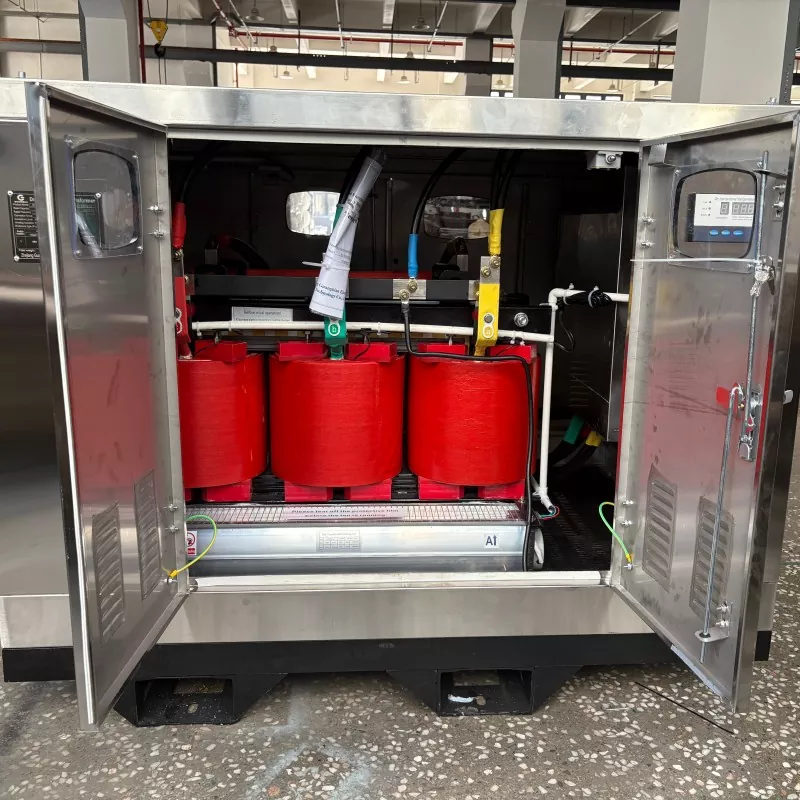

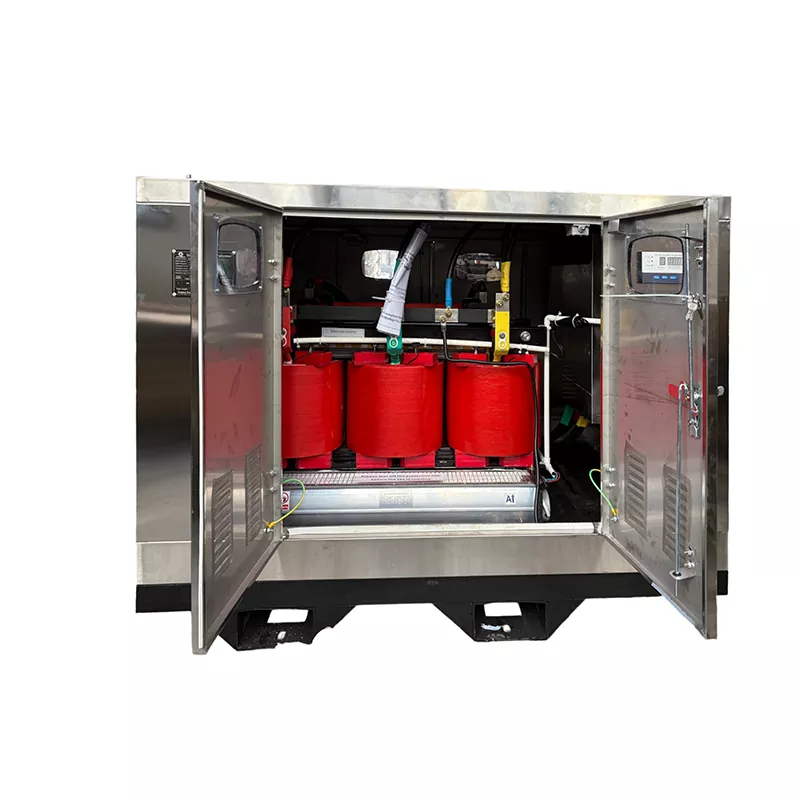

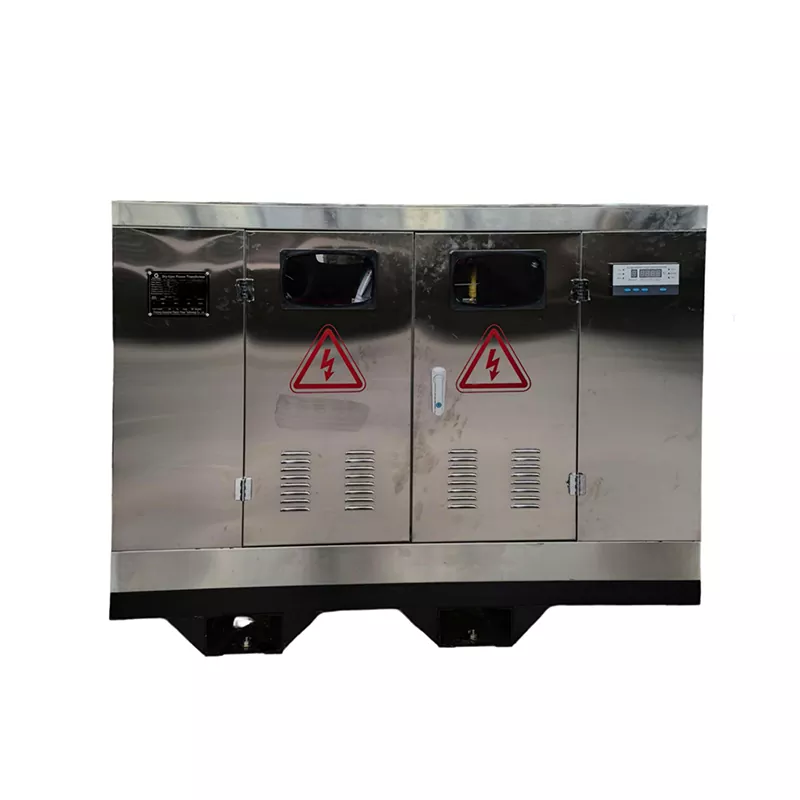

GUANGBIAN produkuje transformator izolacyjny typu suchego o mocy 150 kVA do zastosowań wymagających izolacji elektrycznej i dystrybucji niskiego napięcia. Pokazana tutaj jednostka została zbudowana na potrzeby projektu budowlanego w Arabii Saudyjskiej i jest skonfigurowana z obudową ze stali nierdzewnej, stopniem ochrony IP43, uzwojeniami wykonanymi w całości z miedzi, połączeniem Delta-Star (Δ-Y), automatycznym chłodzeniem wentylatora i dwoma dodatkowymi wyłącznikami MCCB.

Strona niskiego napięcia zapewnia zasilanie trójfazowe 400 V i jednofazowe 230 V. Umożliwia to zasilanie trójfazowego sprzętu budowlanego i jednofazowych obciążeń pomocniczych z tego samego transformatora, w zależności od obliczeń obciążenia obiektu i projektu dystrybucji energii elektrycznej.

Konfiguracja dla obciążeń 400 V i 230 V

Zasilanie trójfazowe 400 V można stosować do urządzeń takich jak dźwigi, betoniarki, spawarki, pompy i inne maszyny trójfazowe. Zasilanie 230 V nadaje się do oświetlenia, sprzętu biurowego, narzędzi przenośnych, klimatyzatorów i innych obciążeń jednofazowych.

Na placu budowy użycie jednego transformatora dla obu typów obciążeń może uprościć układ dystrybucji. Wartość znamionowa 150 kVA nie oznacza jednak, że każde podłączone obciążenie może pracować jednocześnie z pełną mocą z tabliczki znamionowej. Dobór transformatora powinien uwzględniać maksymalne zapotrzebowanie miejsca, prąd rozruchowy silnika, współczynnik obciążenia, współczynnik mocy i oczekiwaną kombinację obciążeń.

W transformatorze zastosowano uzwojenia w całości miedziane. Miedź ma niższą oporność elektryczną niż aluminium, dlatego straty w przewodniku można kontrolować poprzez odpowiedni dobór rozmiaru przewodu i konstrukcję uzwojenia. W przypadku instalacji w gorącym klimacie materiał uzwojenia stanowi tylko jedną część konstrukcji termicznej; Należy również wziąć pod uwagę temperaturę otoczenia, system izolacji, wentylację, obciążenie i metodę chłodzenia.

Połączenie Delta-Star (Δ-Y) jest stosowane dla uzwojenia pierwotnego i wtórnego. Strona niskiego napięcia połączona w gwiazdę zapewnia punkt neutralny dla jednofazowego zasilania 230 V, podczas gdy uzwojenie w kształcie trójkąta zapewnia ścieżkę dla potrójnych prądów harmonicznych krążących w uzwojeniu. Układ uziemienia neutralnego powinien być zgodny z projektem elektrycznym projektu i obowiązującymi wymaganiami lokalnymi.

Chłodzenie i obudowa

Do monitorowania temperatury uzwojenia służą czujniki temperatury. Po osiągnięciu zadanej temperatury automatyczne wentylatory chłodzące zaczynają zwiększać odprowadzanie ciepła. Jest to przydatne w instalacjach, w których obciążenie zmienia się podczas pracy lub gdy temperatura otoczenia jest stosunkowo wysoka.

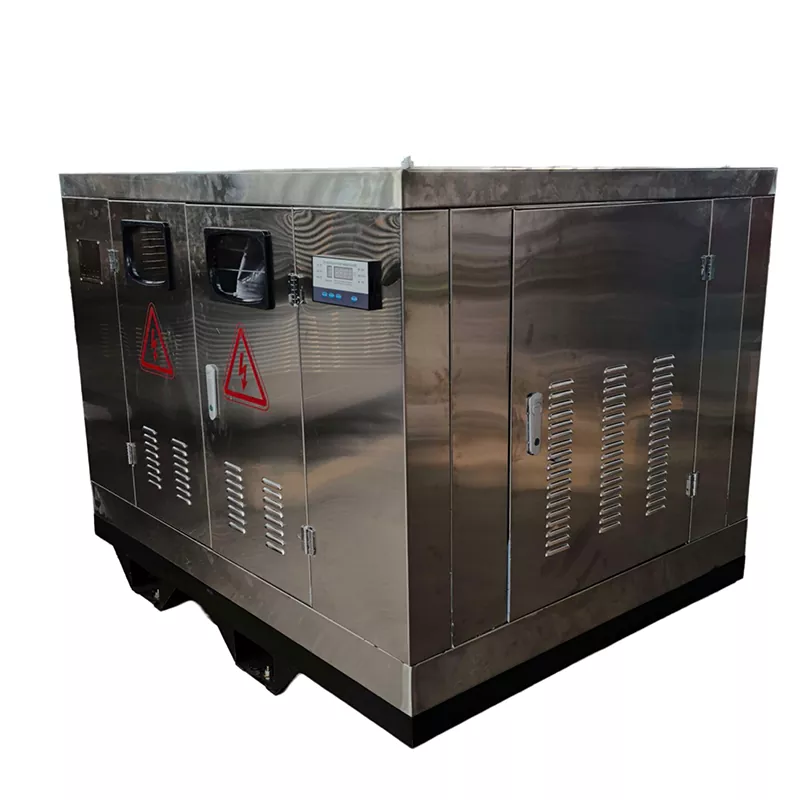

Obudowa wykonana jest ze stali nierdzewnej i posiada stopień ochrony IP43. Zgodnie z normą IEC 60529 pierwsza cyfra IP43 oznacza ochronę przed ciałami obcymi o średnicy większej niż 1 mm, natomiast druga cyfra oznacza ochronę przed bryzgami wody w warunkach określonych dla IPX3. Klasa zapewnia ochronę w zamierzonym środowisku instalacji, ale nie należy jej interpretować jako pełnej pyłoszczelności lub wodoodporności.

W przypadku placów budowy znajdujących się na zewnątrz lub częściowo odsłoniętych, instalacja powinna nadal zapewniać odpowiednią ochronę przed bezpośrednim, ulewnym deszczem, stojącą wodą, nadmiernym gromadzeniem się kurzu i innymi warunkami wykraczającymi poza określony poziom ochrony obudowy.

Szczegóły techniczne i wybór projektu

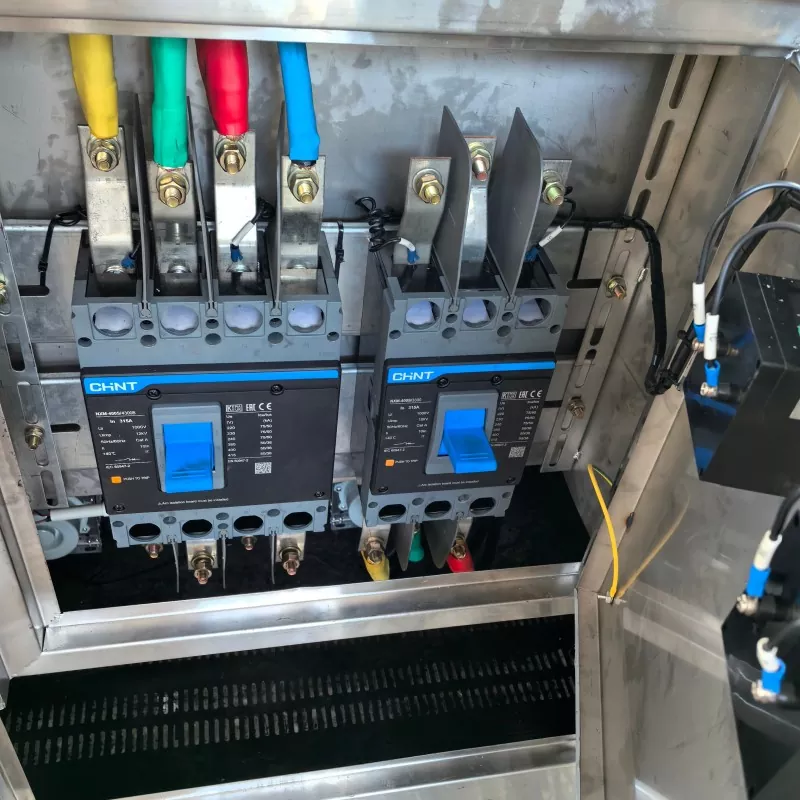

Dwa dodatkowe wyłączniki MCCB zapewniają oddzielną ochronę i izolację obwodu za urządzeniem. Ich parametry należy dobrać w zależności od podłączonego sprzętu, rozmiaru kabla, oczekiwanego prądu i wymagań dotyczących koordynacji zabezpieczeń. Są szczególnie przydatne tam, gdzie do transformatora trzeba podłączyć różne grupy obciążeń konstrukcyjnych.

Przed rozpoczęciem produkcji należy potwierdzić wymagane napięcie wejściowe, napięcie wyjściowe, częstotliwość, konfigurację faz, rodzaj obciążenia, temperaturę otoczenia, wymagania dotyczące obudowy, układ uziemienia i obowiązującą normę elektryczną. Należy również zidentyfikować urządzenia napędzane silnikiem, ponieważ prąd rozruchowy może mieć wpływ na dobór transformatora, nawet jeśli normalne obciążenie robocze wydaje się mieścić w granicach 150 kVA.

Produkcja, testowanie i dostosowywanie

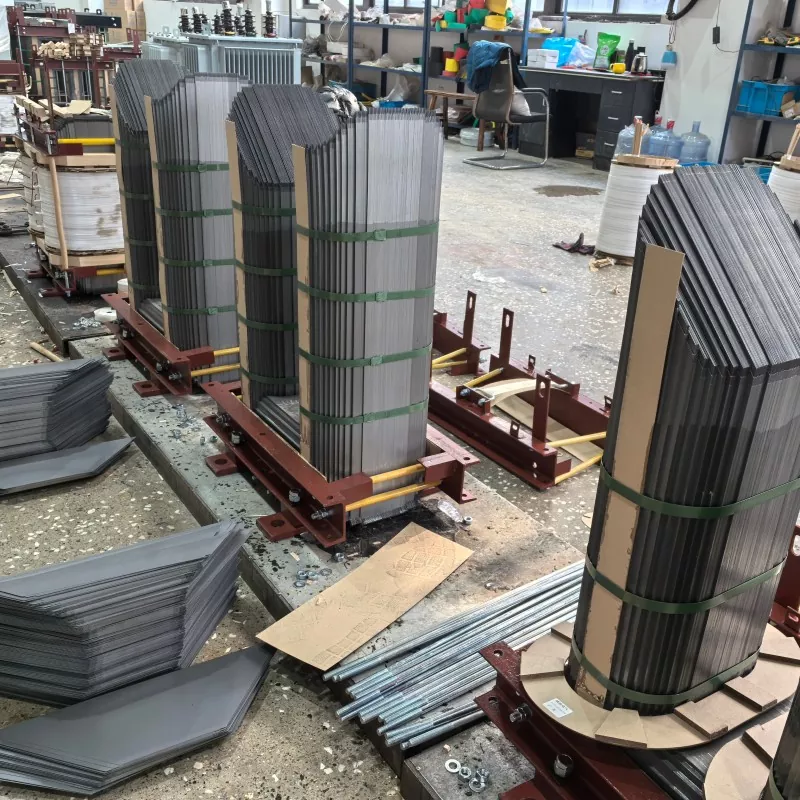

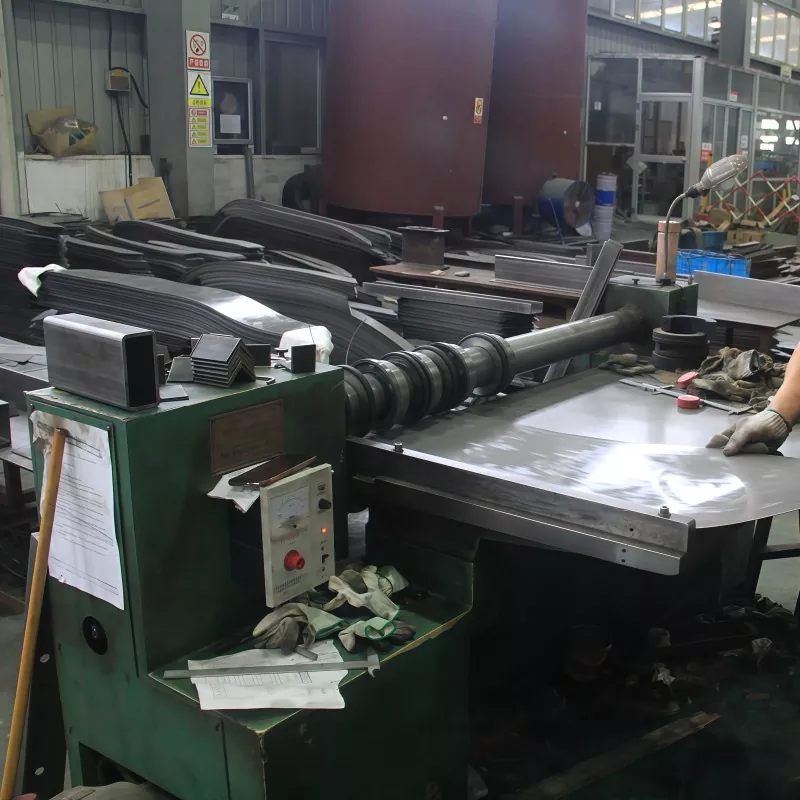

GUANGBIAN produkuje transformator izolacyjny typu suchego o mocy 150 kVA zgodnie ze specyfikacją elektryczną każdego projektu. W przypadku tej konfiguracji główne wymagania obejmują moc 150 kVA, dystrybucję wtórną 400 V/230 V, uzwojenia miedziane, połączenie Delta-Star, obudowę IP43, automatyczne chłodzenie wentylatorem i dodatkowe wyłączniki MCCB.

W razie potrzeby można zmienić inne specyfikacje, w tym napięcie wejściowe i wyjściowe, częstotliwość, układ uzwojeń, konstrukcję obudowy, metodę chłodzenia i konfigurację zabezpieczeń. Ostateczny projekt opiera się na układzie elektrycznym i warunkach instalacji, a nie na stosowaniu tej samej konfiguracji dla każdego projektu.

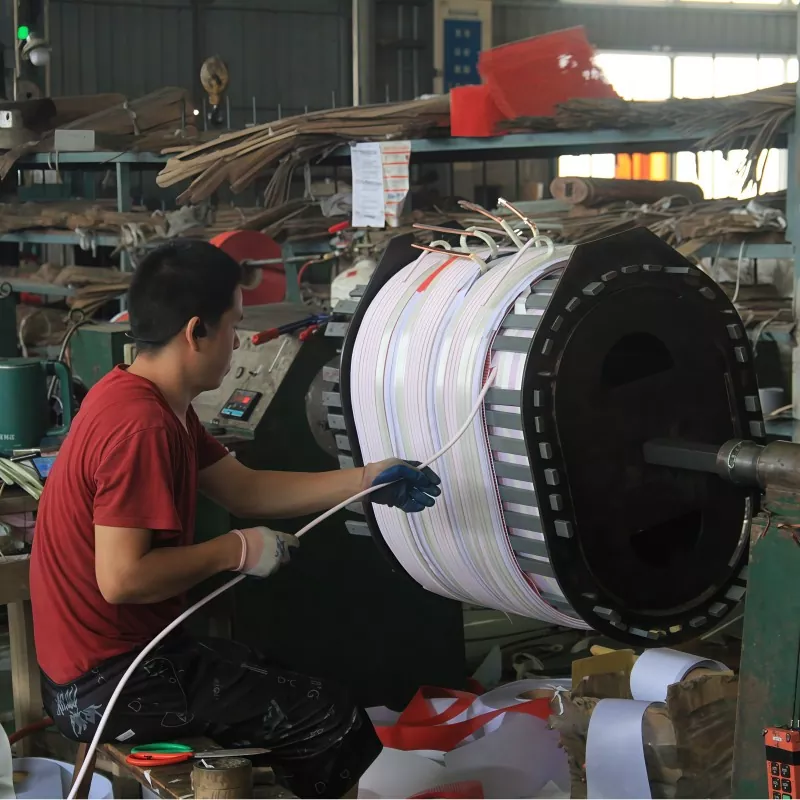

Badania fabryczne przeprowadzane są zgodnie z ustaloną specyfikacją techniczną i obowiązującą normą. Jeśli wymaga tego projekt, można zorganizować zapisy z testów i kontrolę strony trzeciej.

Często zadawane pytania

Jakie jest napięcie wyjściowe tego transformatora?

Ta konfiguracja zapewnia napięcie wyjściowe trójfazowe 400 V i jednofazowe 230 V. Inne kombinacje napięć mogą być produkowane zgodnie z wymaganiami projektu.

Czy obciążenia 400 V i 230 V mogą być zasilane przez ten sam transformator?

Tak. Połączenie Delta-Star zapewnia trójfazowe zasilanie wtórne i punkt neutralny dla dystrybucji jednofazowej. Podłączone obciążenia muszą być odpowiednio rozłożone i mieścić się w zakresie znamionowej wydajności transformatora.

W jaki sposób sterowany jest wentylator chłodzący?

Czujniki temperatury uzwojenia monitorują temperaturę roboczą. Po osiągnięciu zadanej temperatury układ sterowania uruchamia wentylatory chłodzące. Temperaturę sterującą ustawia się zgodnie z projektem termicznym transformatora.

Co oznacza IP43?

IP43 oznacza ochronę przed ciałami obcymi o średnicy większej niż 1 mm oraz ochronę przed bryzgami wody w warunkach testowych IPX3. Nie jest to obudowa w pełni pyło- ani wodoszczelna.

Czy 150 kVA nadaje się na plac budowy?

To zależy od rzeczywistego obciążenia. Obliczenia powinny uwzględniać normalny prąd roboczy, a także prąd rozruchowy silnika, obciążenia spawalnicze, pracę jednoczesną i inne tymczasowe obciążenia szczytowe. Wydajność transformatora należy potwierdzić na podstawie harmonogramu obciążenia projektu, a nie samej liczby podłączonych maszyn.

Czy transformator może być wykonany według innych specyfikacji?

Tak. Napięcie wejściowe i wyjściowe, częstotliwość, konfigurację połączeń, obudowę, chłodzenie i wymagania dotyczące ochrony można określić zgodnie z projektem. Pełną specyfikację elektryczną należy potwierdzić przed rozpoczęciem produkcji.
