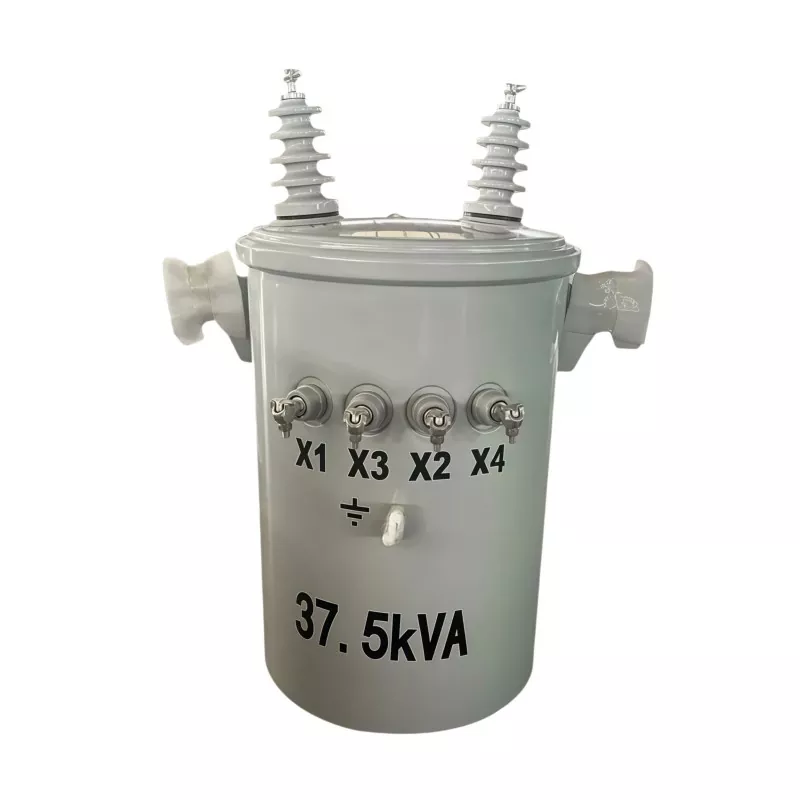

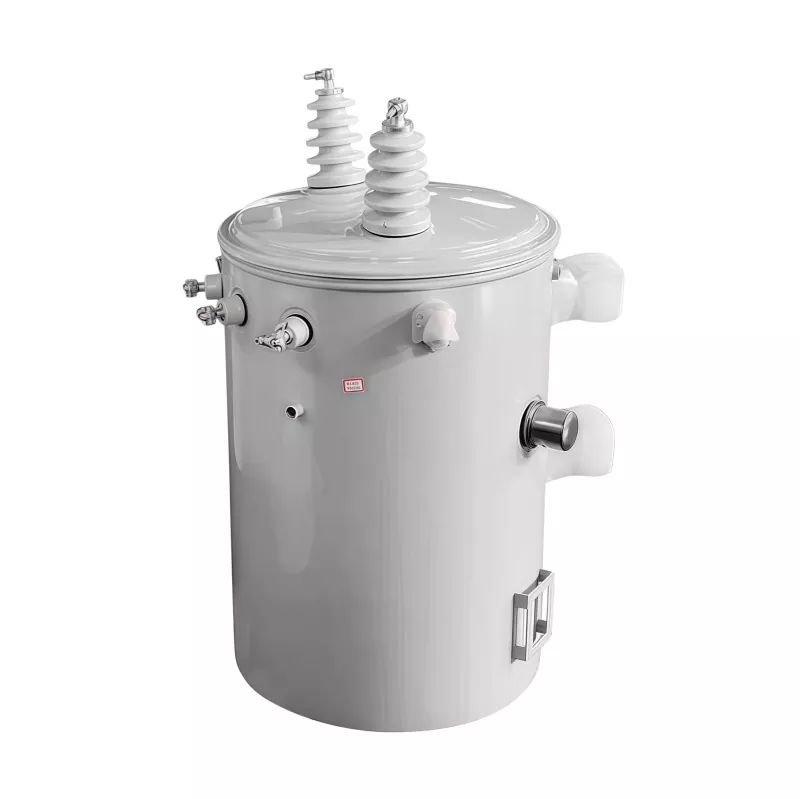

Transformator słupowy o mocy 37,5 kVA

Transformator montowany na słupie o mocy 37,5 kVA to elektryczny transformator rozdzielczy instalowany na słupach użyteczności publicznej w celu redukcji energii elektrycznej średniego napięcia z linii energetycznych do niższego napięcia użytkowego w zastosowaniach mieszkaniowych, komercyjnych, rolniczych i lekkich przemyśle energetycznym. Dzięki mocy znamionowej 37,5 kilowoltoamperów (KVA) jest powszechnie stosowany w napowietrznych systemach dystrybucji energii w celu zapewnienia stabilnych, wydajnych i niezawodnych dostaw energii elektrycznej na obszarach miejskich i wiejskich. Kompaktowa konstrukcja do montażu na słupie pomaga zaoszczędzić miejsce na ziemi, upraszcza instalację i obsługuje ekonomiczne sieci dystrybucji energii.

Zasada działania

Transformator słupowy działa w oparciu o zasadę indukcji elektromagnetycznej.

Wejście wysokiego napięcia

Energia elektryczna średniego lub wysokiego napięcia jest dostarczana do uzwojenia pierwotnego poprzez napowietrzne linie dystrybucyjne.

Generowanie pola magnetycznego

Kiedy prąd przemienny przepływa przez uzwojenie pierwotne, wytwarza zmienne pole magnetyczne w rdzeniu transformatora.

Transformacja napięcia

To pole magnetyczne indukuje napięcie w uzwojeniu wtórnym. Na podstawie współczynnika zwojów pomiędzy uzwojeniami napięcie jest obniżane do niższego użytecznego poziomu.

Stabilne zasilanie wyjściowe

Przekształcona energia elektryczna niskiego napięcia jest następnie dostarczana do użytkowników mieszkaniowych, komercyjnych lub przemysłowych ze stabilną wydajnością.

Aplikacje

Transformator słupowy o mocy 37,5 kVA przeznaczony jest do systemów dystrybucji o niskim i średnim obciążeniu, skutecznie obniżając energię elektryczną średniego napięcia do użytecznego niskiego napięcia dla użytkowników końcowych. Jest szeroko stosowany w następujących scenariuszach:

Dystrybucja energii w budynkach mieszkalnych

Idealny dla osiedli mieszkaniowych, domów wiejskich i małych społeczności, zapewniający stabilną energię elektryczną do oświetlenia, sprzętu gospodarstwa domowego i codziennego zużycia energii.

Projekty elektryfikacji obszarów wiejskich

Powszechnie stosowany w rozbudowie sieci wiejskich i systemach zasilania odległych obszarów ze względu na prostą instalację i niskie wymagania konserwacyjne.

Rolnicze Systemy Energetyczne

Nadaje się do gospodarstw rolnych, systemów nawadniających, obiektów hodowlanych i szklarni, do zasilania pomp wodnych, silników i maszyn rolniczych.

Małe Obiekty Handlowe

Szeroko stosowane w małych biurach, sklepach detalicznych, stacjach benzynowych, warsztatach i magazynach w celu zapewnienia stabilnych komercyjnych dostaw energii elektrycznej.

Lekkie zastosowania przemysłowe

Stosowany w małych fabrykach, warsztatach przetwórczych i zakładach utrzymania ruchu o umiarkowanym zapotrzebowaniu na moc.

Projekty tymczasowego zasilania

Powszechnie stosowane na budowach i tymczasowych projektach inżynierii zewnętrznej wymagających elastycznej i niezawodnej dystrybucji energii.

Przyjrzyjmy się, jak GUANGBIAN faktycznie go buduje.

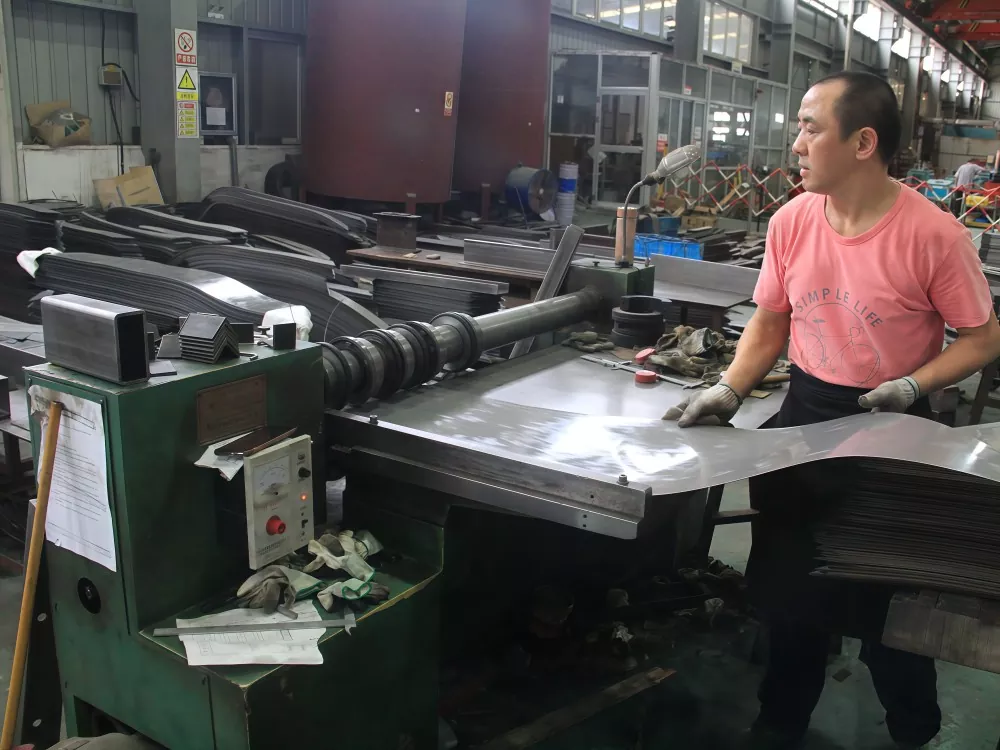

Krok 1: Produkcja rdzenia

Rdzeń zaczyna się od stali krzemowej o ziarnie zorientowanym. Świetne właściwości magnetyczne, ale jest kruche – nie można go stemplować jak zwykłej stali.

Tniemy arkusze na określone wymiary, następnie układamy je warstwa po warstwie na specjalistycznym sprzęcie. Połączenia każdej warstwy są przesunięte względem poniższej, co ogranicza do minimum szczeliny powietrzne na ścieżce magnetycznej. Po osiągnięciu docelowej grubości cały stos zostaje mocno dociśnięty i poddany impregnacji próżniowej, aby wszystko pozostało na swoim miejscu.

Proces produkcji transformatora zależy od tego etapu. Współczynnik stosu, płaskość powierzchni, nacisk mocowania — pomiń którykolwiek z nich, a straty bez obciążenia przekroczą specyfikację.

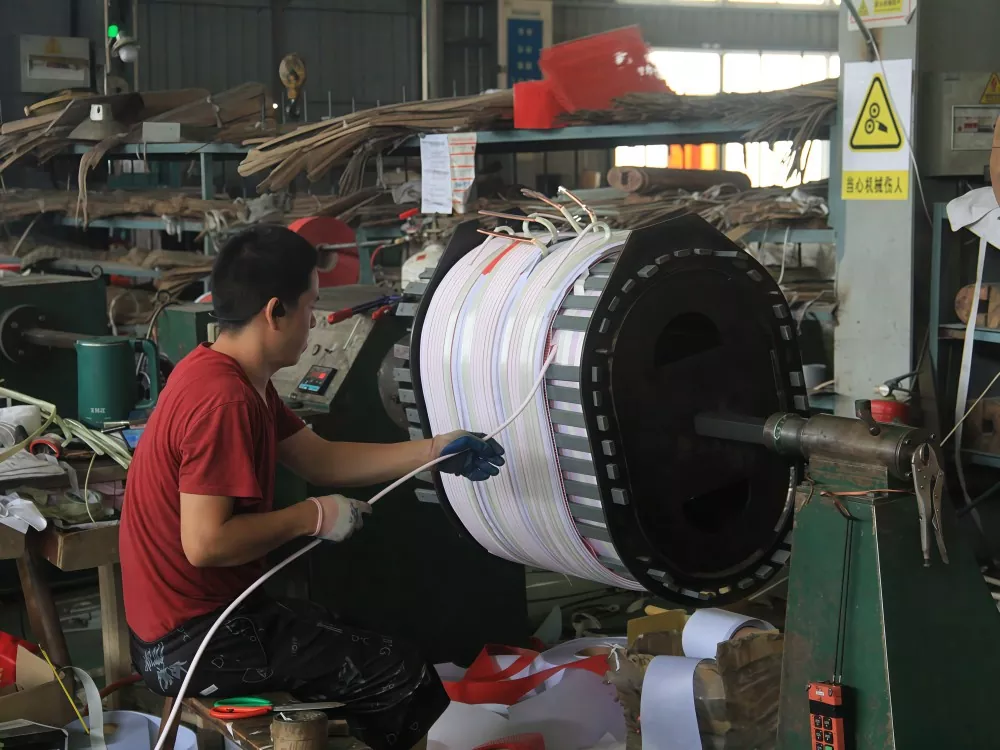

Krok 2: Nawijanie

W tym miejscu robi się krytycznie. Nawijarka pracuje w kontrolowanej temperaturze i wilgotności. Operatorzy siedzą przy maszynach nawijających i podają drut miedziany na formę cewki, obrót po obrocie, utrzymując ją równą i szczelną.

Transformator słupowy GUANGBIAN o mocy 37,5 kva wykorzystuje uzwojenie z czystej miedzi, a nie aluminium. Produkujemy je w naszym zakładzie w Chinach i liczy się każdy szczegół: średnica drutu, liczba zwojów, układ warstw. Wiatr zbyt luźny, cewka nie ma wytrzymałości mechanicznej. Wiatr zbyt mocny, zmiażdżysz izolację.

Po nawinięciu cewka przechodzi impregnację próżniową. Lakier izolacyjny przenika do każdej szczeliny, blokując zwoje na miejscu i zapewniając uzwojeniu zarówno wytrzymałość dielektryczną, jak i lepsze odprowadzanie ciepła.

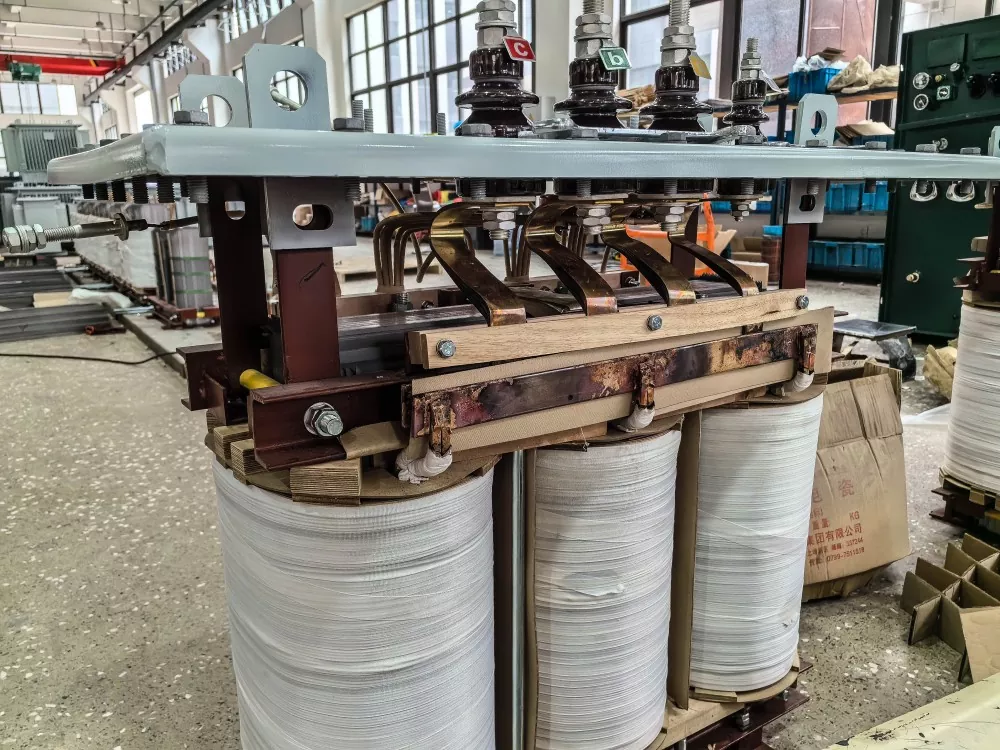

Krok 3: Montaż rdzenia i cewki

Zwinięte cewki wsuwają się na nogi rdzenia. Wkładają się przekładki izolacyjne, podłączane są przewody i cała część czynna nabiera kształtu. Odstępy między uzwojeniami muszą spełniać standardy — nie ma tu żadnych skrótów.

Po zmontowaniu część aktywna przechodzi od razu testy fabryczne transformatora: test wytrzymywania napięcia i pomiar rezystancji DC. Na tym etapie wszystko, co jest nie tak, nawet nieznacznie, zostaje wyłapane.

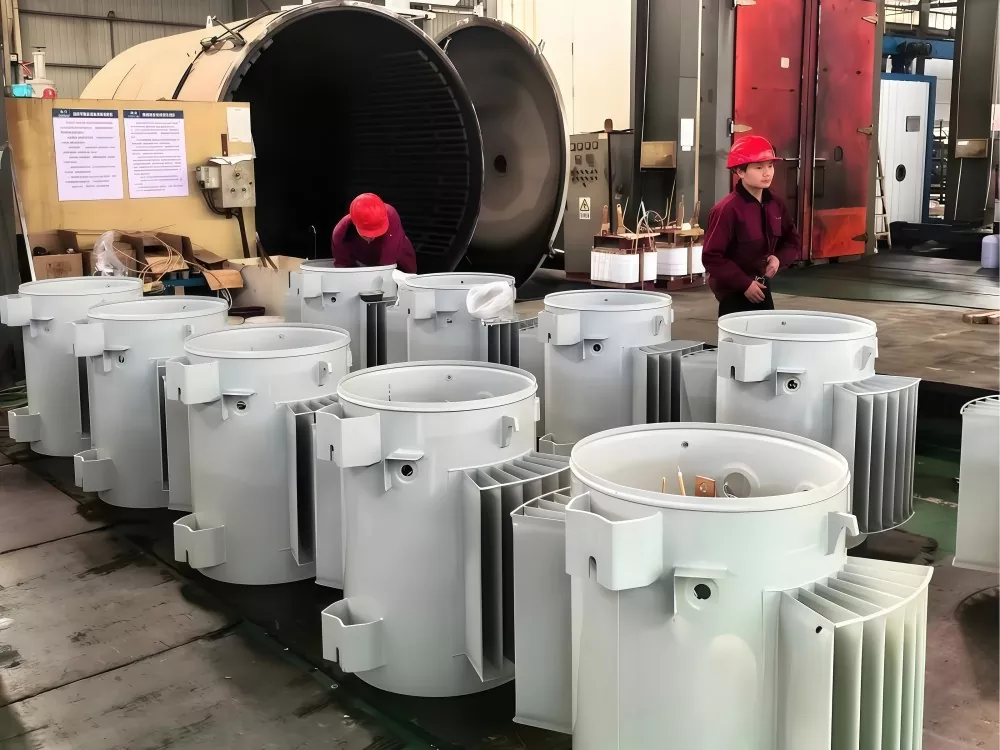

Krok 4: Montaż zbiornika

Część aktywna przechodzi kontrolę? Zostaje opuszczony do zbiornika. Zbiornik to obudowa transformatora wypełniona olejem izolacyjnym, który spełnia podwójną funkcję: stanowi barierę dielektryczną i chłodziwo.

W GUANGBIAN używamy wysokiej jakości mineralnego oleju izolacyjnego. Przed wprowadzeniem do zbiornika jest odwodniony i odgazowany. Sam zbiornik ma konstrukcję spawaną, a każdy szew spawalniczy jest sprawdzany promieniami rentgenowskimi. Niedopuszczalne są żadne wycieki.

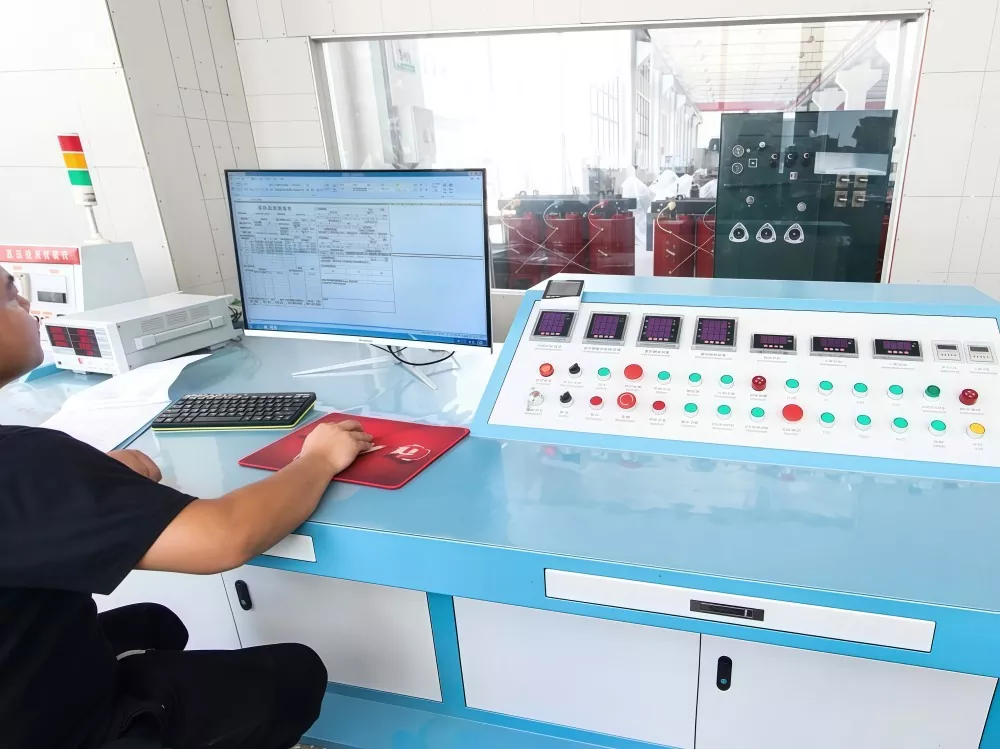

Krok 5: Testy końcowe

Zanim jakakolwiek jednostka opuści fabrykę, przechodzi pełną procedurę testową:

Test bez obciążenia: włączamy go, gdy po stronie wtórnej nie jest podłączone nic. Odczyty prądu i strat mówią nam, czy rdzeń się zachowuje. W przypadku transformatora montowanego na słupie o mocy 37,5 kva strata bez obciążenia musi wynosić ≤113 W lub mniej.

Test obciążenia: Załóż na niego pełne obciążenie znamionowe i obserwuj liczby. Strata obciążenia utrzymuje się na poziomie ≤413 W, a wzrost temperatury nie przekracza 65°C.

Próba napięciowa wytrzymywana: 21 kV przy częstotliwości sieciowej na uzwojeniu WN przez jedną pełną minutę. 10 kV po stronie nn. Jeśli izolacja wytrzyma, ruszamy dalej.

Test napięcia impulsowego: Skok 60 kV uderza w uzwojenie pierwotne, 30 kV uderza w uzwojenie wtórne. Dzięki temu dowiesz się, czy transformator z uzwojeniem miedzianym poradzi sobie z prawdziwym wyładowaniem atmosferycznym.

Test oleju izolacyjnego: napięcie przebicia, zawartość wilgoci, współczynnik rozproszenia – każdy z nich musi przejść pomyślnie.

Każdy test jest jasny? Wtedy – i tylko wtedy – otrzyma etykietę fabryczną.

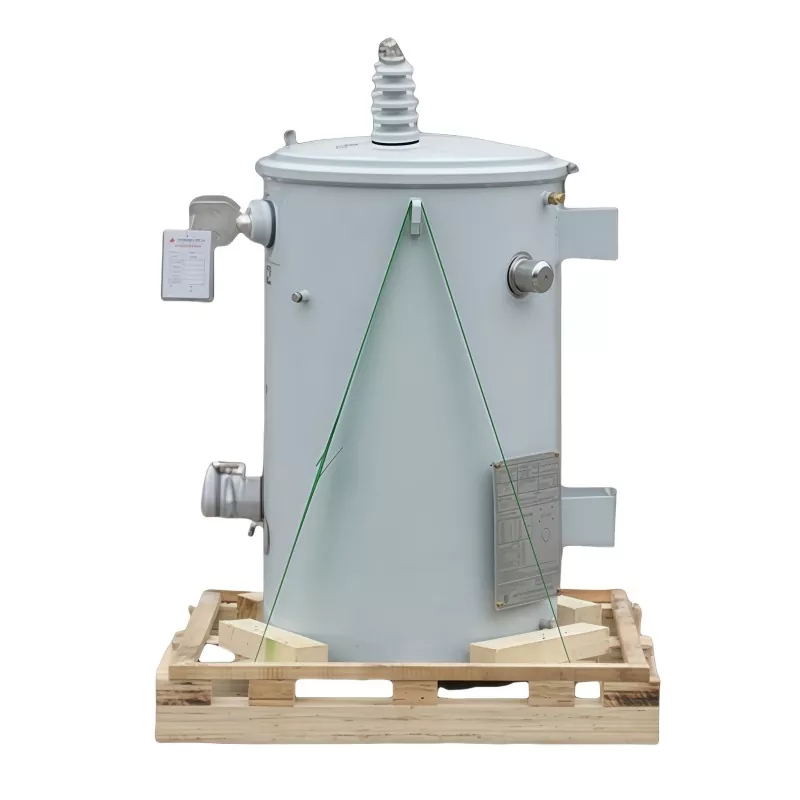

Krok 6: Pakowanie i wysyłka

Przeszedł wszystkie testy? Transformator otrzymuje odporną na wilgoć pokrywę, mocuje go na drewnianej palecie i przygotowuje do wysyłki. Każda jednostka GUANGBIAN posiada unikalny numer seryjny – widoczny na tabliczce znamionowej i podstawie. Śledź ten numer, a znajdziesz datę produkcji, zapisy testów, a nawet partię surowców, która została do niego użyta.

Już masz obraz. Transformator montowany na słupie o mocy 37,5 kVA to nie tylko połączenie metalu i drutu. W proces produkcji transformatorów zaangażowane jest prawdziwe rzemiosło i prawdziwi ludzie, którzy zwracają uwagę na każdym kroku. Cena ma znaczenie, ale możliwości produkcyjne i kontrola jakości są ważniejsze.

Dlaczego warto używać transformatora montowanego na słupie?

W porównaniu z transformatorami do montażu naziemnego, transformatory do montażu na słupie oferują kilka istotnych zalet:

Instalacja oszczędzająca miejsce

Instalowane na słupach energetycznych, co eliminuje potrzebę tworzenia przestrzeni naziemnej lub wydzielonych pomieszczeń transformatorowych.

Niższe koszty infrastruktury

Zmniejsza koszty budowy, unikając konieczności stosowania fundamentów, ogrodzeń i dodatkowych prac budowlanych.

Skuteczny w dystrybucji na obszarach wiejskich

Doskonale nadaje się do obszarów wiejskich i odległych, gdzie powszechnie stosowane są napowietrzne sieci dystrybucyjne.

Łatwy dostęp konserwacyjny

Montowany na dogodnej wysokości w celu kontroli, konserwacji i wymiany, co pozwala skrócić przestoje.

Zwiększone bezpieczeństwo

Instalacja na podwyższeniu zmniejsza ryzyko przypadkowego kontaktu, wandalizmu i szkód dla środowiska.

Niezawodna praca na zewnątrz

Zaprojektowane z elementami odpornymi na warunki atmosferyczne i korozję, zapewniającymi długoterminową wydajność na zewnątrz.

Idealny do napowietrznych sieci elektroenergetycznych

Szeroko stosowane w napowietrznych systemach dystrybucyjnych jako ekonomiczne i wydajne rozwiązanie zasilania.

Chcesz to zobaczyć na własne oczy? GUANGBIAN produkuje w naszej fabryce w Chinach i chętnie odwiedzamy fabryki. Skontaktuj się, aby umówić się na wycieczkę.
