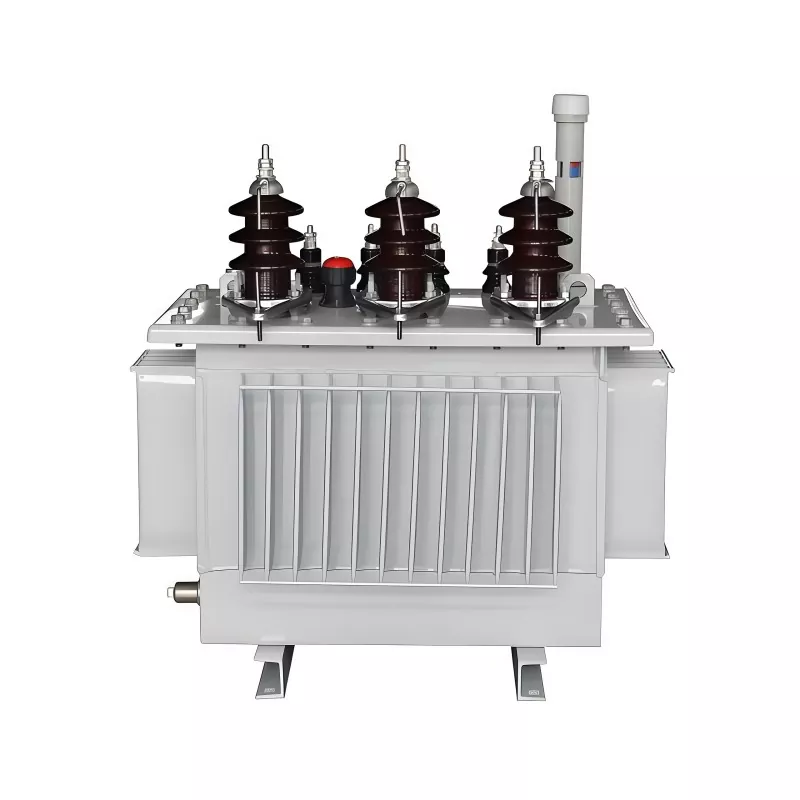

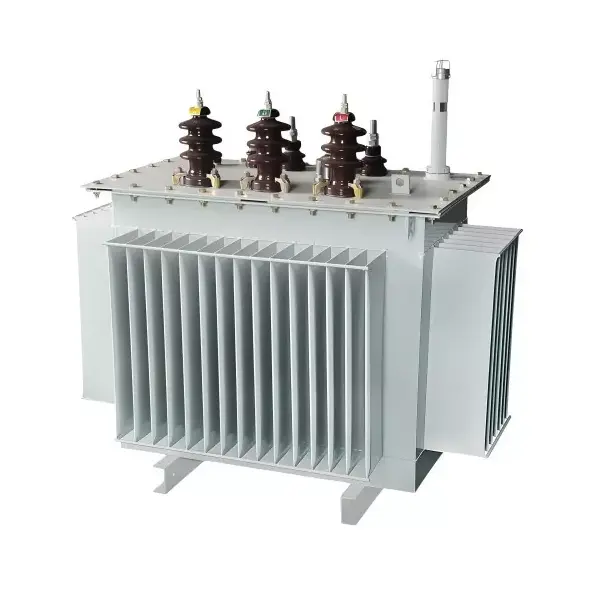

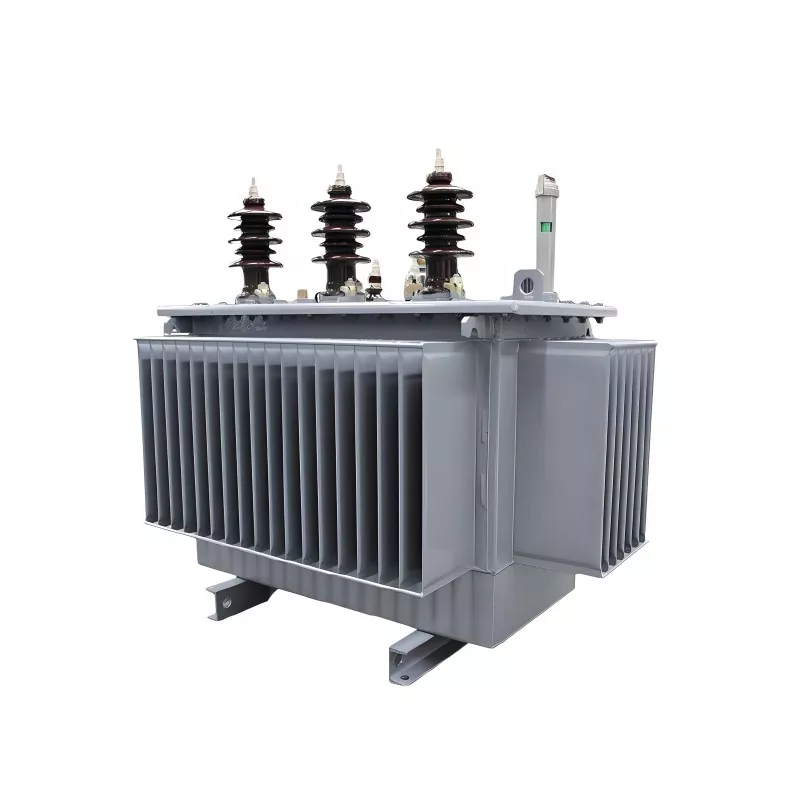

Transformator zanurzony w oleju o mocy 250 kVA i napięciu 6,6 kV

Transformator zanurzony w oleju o mocy 250 kVA i napięciu 6,6 kV jest niskostratnym transformatorem dystrybucyjnym opracowanym przez firmę GUANGBIAN w oparciu o serię S11, zaprojektowanym w celu poprawy efektywności energetycznej i zmniejszenia strat bez obciążenia w przemysłowych i użytkowych systemach zasilania. Jest zoptymalizowany pod kątem różnych warunków sieci regionalnej, w tym wahań napięcia, warunków klimatycznych i zmian obciążenia, zapewniając stabilną pracę w różnorodnych środowiskach.

Transformator obniża napięcie z 6,6 kV do 400 V/415 V, co jest odpowiednie do dystrybucji energii przemysłowej i komercyjnej. Obsługuje uzwojenia miedziane i aluminiowe w celu zapewnienia różnych wymagań dotyczących wydajności i kosztów oraz wykorzystuje system chłodzenia zanurzony w oleju ONAN, aby zapewnić niezawodne odprowadzanie ciepła i ciągłą pracę pod obciążeniem.

Jest szeroko stosowany w:

● Sieci dystrybucyjne średniego napięcia (systemy 6,6 KV)

● Przemysłowe zakłady produkcyjne

● Projekty EPC i energetyki infrastrukturalnej

● Podstacje komercyjne i sieci elektroenergetyczne

W porównaniu z transformatorami suchymi, jednostki zanurzone w oleju zapewniają:

● Wyższa tolerancja na przeciążenia

● Lepsza stabilność termiczna

● Dłuższa żywotność

● Większa odporność na warunki zwarciowe

Kluczowe funkcje i zalety

Konstrukcja o wysokiej wydajności i niskich stratach

Transformator został zaprojektowany ze zoptymalizowanego materiału rdzenia, aby zmniejszyć straty bez obciążenia i poprawić efektywność energetyczną. Pomaga to obniżyć długoterminowe operacyjne koszty energii elektrycznej dla użytkowników przemysłowych.

Silna odporność na zwarcia

Konstrukcja uzwojenia jest wzmocniona mechanicznie, aby wytrzymać częste wahania sieci i warunki zwarciowe, zapewniając stabilną pracę w niestabilnych środowiskach energetycznych.

Elastyczne opcje nawijania

● Uzwojenie miedziane: wyższa wydajność, lepsza przewodność, dłuższa żywotność

● Uzwojenie aluminiowe: ekonomiczne rozwiązanie dla projektów wrażliwych budżetowo

Doskonałe odprowadzanie ciepła

Układ chłodzenia ONAN umożliwia naturalną cyrkulację oleju, zapewniając stabilną kontrolę temperatury bez dodatkowych pomocniczych układów chłodzenia.

Długa żywotność

Zaprojektowany na 20–30 lat eksploatacji, dzięki czemu nadaje się do długoterminowych projektów inwestycyjnych w zakresie infrastruktury.

Dokument techniczny

Środowisko operacyjne

Warunki temperaturowe:

Długoterminowa temperatura otoczenia podczas pracy: -25 ℃ ~ +45 ℃.

Maksymalna robocza temperatura otoczenia: nie przekraczająca +50 ℃.

Temperatura przechowywania i transportu:

-40 ℃ ~ + 60 ℃.

Warunki wilgotności:

Wilgotność względna: ≤95% przy 25 ℃

Wymagania dotyczące wysokości:

Zakres dostosowania wysokości znamionowej: ≤1000 metrów

Dlaczego system 6,6 KV ma znaczenie?

System średniego napięcia 6,6 KV jest powszechnie stosowany w przemysłowych i regionalnych sieciach dystrybucyjnych, gdzie wymagana jest umiarkowana wydajność i stabilna kontrola napięcia.

W porównaniu z systemami o wyższym napięciu, takimi jak 11KV:

● Mniejsze naprężenia izolacji w sprzęcie

● Bardziej odpowiedni do obciążeń przemysłowych średniej skali

● Większa efektywność kosztowa w kompaktowych sieciach dystrybucyjnych

To sprawia, że ​​transformator 6,6 KV jest idealnym rozwiązaniem dla lokalnych systemów dystrybucji energii.

Nasza fabryka

Warsztat blacharski

Warsztat nawijania folii

Warsztat nawijania

Warsztat pieców nawijających

Warsztat montażu transformatorów

Warsztaty uruchomienia transformatora

Często zadawane pytania

1. Do czego służy transformator zanurzony w oleju o mocy 250 kVA i napięciu 6,6 kV?

Stosowany jest do dystrybucji energii elektrycznej na średnią skalę w zakładach przemysłowych, budynkach komercyjnych i instalacjach użyteczności publicznej.

2. Jaka jest różnica między transformatorami 6,6 KV i 11 KV?

Transformatory 6,6 kV są zwykle stosowane w przypadku mniejszych i średnich obciążeń przemysłowych, natomiast systemy 11 kV są stosowane w większych sieciach dystrybucyjnych.

3. Czy transformator można dostosować?

Tak, zapewniamy dostosowanie OEM, w tym materiał uzwojenia, grupę wektorów i projekt konstrukcyjny.

4. Czy uzwojenie miedziane jest lepsze od aluminium?

Uzwojenie miedziane zapewnia wyższą wydajność i lepszą trwałość, podczas gdy aluminium jest bardziej opłacalne.
