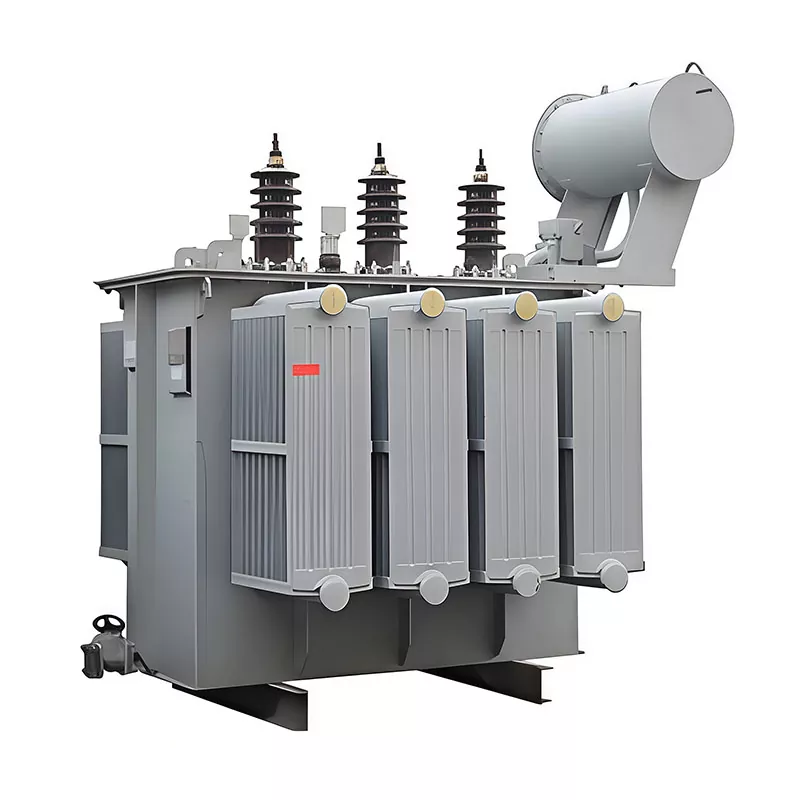

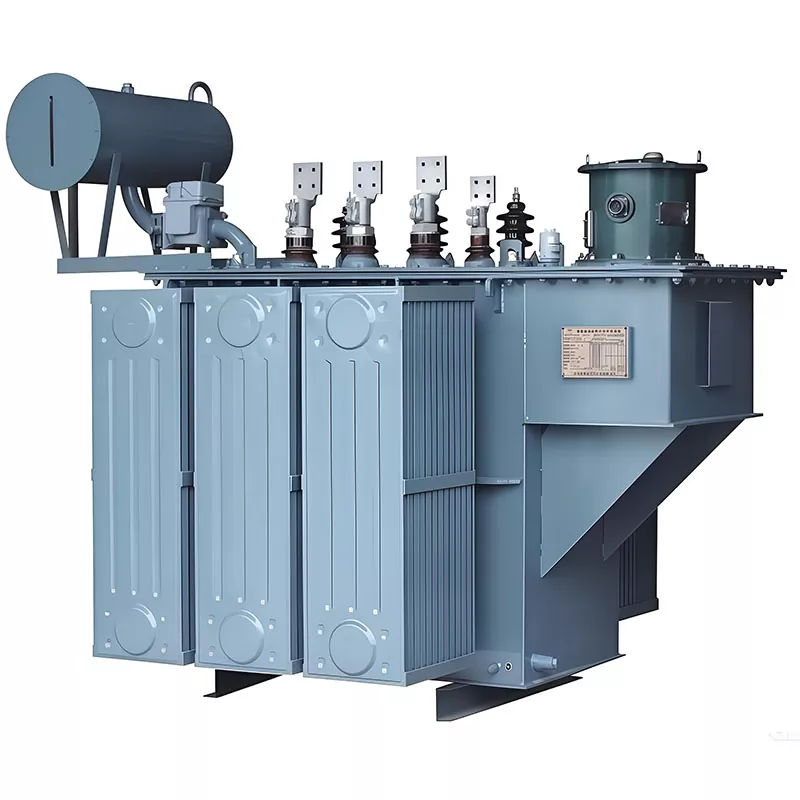

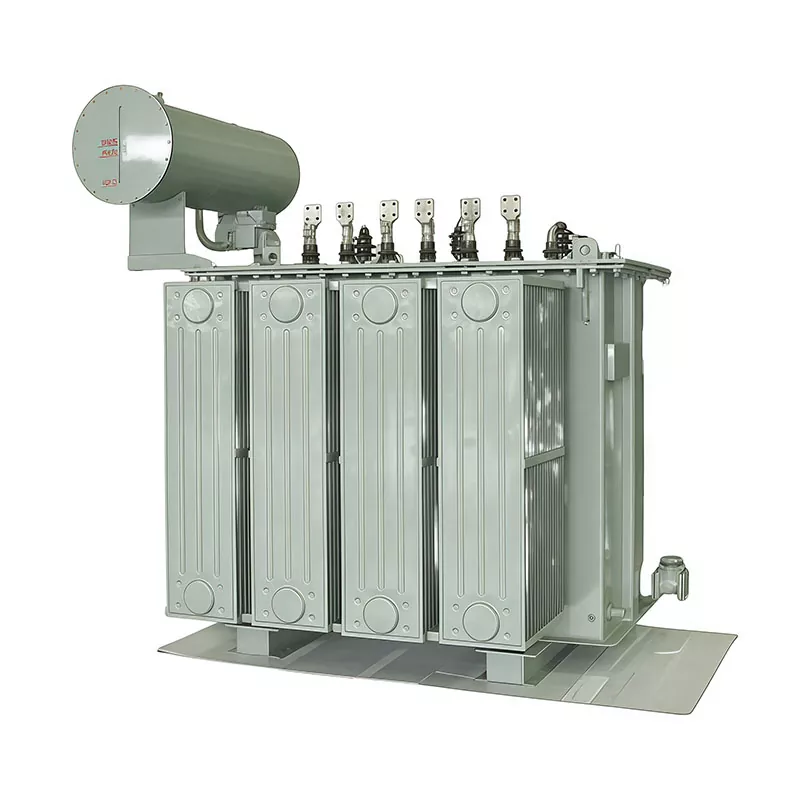

Transformator olejowy 2500 kVA 35 kV

Transformator rozdzielczy zanurzony w oleju o mocy 2500 kVA i napięciu 35 kV jest transformatorem rozdzielczym zanurzonym w oleju o mocy znamionowej 2500 kVA i napięciu znamionowym strony wysokiego napięcia wynoszącym 35 kV.

Wykorzystując olej izolacyjny do jednoczesnego zapewnienia izolacji elektrycznej i odprowadzania ciepła, niezawodnie przekształca energię elektryczną wysokiego napięcia w energię średniego i niskiego napięcia i jest szeroko stosowany w segmentach dystrybucji systemów elektroenergetycznych.

Kluczowe funkcje:

Typ: Transformator rozdzielczy zanurzony w oleju

Wydajność: 2500 kVA (średnia i duża moc dystrybucyjna)

Napięcie znamionowe: wejście wysokiego napięcia 35 kV

Funkcje: transformacja napięcia + dystrybucja mocy + stabilne zasilanie

Metoda chłodzenia: Opiera się na obiegu oleju transformatorowego do odprowadzania ciepła (zwykle ONAN)

Scenariusze zastosowań: dystrybucja sieci elektroenergetycznych, parki przemysłowe, podstacje, projekty energetyczne itp.

Podstawowe wymagania dotyczące wyboru sprzętu

W Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Afryce i Ameryce Łacińskiej popyt na transformatory obniżające napięcie 35 kV/0,4 kV stale rośnie, napędzany przez parki przemysłowe, projekty modernizacji sieci, inwestycje komercyjne i integrację energii odnawialnej.

Dla większości kupujących kryteria wyboru są spójne:

● Wysoka efektywność energetyczna i niskie straty operacyjne

● Długa żywotność przy pracy ciągłej

● Zgodność z międzynarodowymi standardami i certyfikatami

● Stabilna wydajność na zewnątrz przy minimalnych wymaganiach konserwacyjnych

Seria GUANGBIAN S13 (do 2500 kVA) została zaprojektowana, aby spełnić te wymagania. Przyjmuje miedzianą strukturę uzwojenia i system chłodzenia ONAN, zapewniając niezawodną wydajność w zastosowaniach 35 kV. Dzięki zgodności z IEC60076 i standardowej konfiguracji grupy wektorów Dyn11 jest on szeroko stosowany przez wykonawców EPC i integratorów systemów na różnych rynkach i jest powszechnie umieszczany na listach wyboru transformatorów 35 kV/0,4 kV.

Parametry techniczne

Transformator 2500 kVA serii S13 — kompletny arkusz danych technicznych:

Kluczowe specyfikacje poniżej są bezpośrednio zgodne z powszechnymi wymaganiami dotyczącymi zamówień, a na żądanie oferujemy również opcje dostosowywania do konkretnego projektu.

Podstawowe zalety i najważniejsze informacje techniczne

Kluczowe zalety

Niższe straty energii

W porównaniu z tradycyjnymi transformatorami S9 i S11, seria S13 zmniejsza straty w stanie jałowym nawet o 30% i straty pod obciążeniem o około 15%, pomagając obniżyć koszty operacyjne w zastosowaniach o pracy ciągłej.

Ekonomiczne w przypadku projektów długoterminowych

W przypadku całodobowych operacji przemysłowych i użyteczności publicznej oszczędność energii może znacznie obniżyć koszty cyklu życia i poprawić zwrot z inwestycji w czasie.

Uzwojenia z miedzi beztlenowej w 100% beztlenowej

Zarówno uzwojenia WN, jak i NN wykorzystują miedź o wysokiej czystości, co zapewnia lepszą przewodność, lepszą stabilność termiczną i większą odporność na zwarcia.

Zaprojektowany do ciągłej pracy przy pełnym obciążeniu

Odpowiedni do wymagających środowisk zewnętrznych, transformator utrzymuje stabilną pracę w warunkach ciągłego dużego obciążenia.

Długa żywotność

Zbudowany z trwałych materiałów izolacyjnych i solidnej konstrukcji konstrukcyjnej, aby zapewnić niezawodną pracę przez 30 lat lub dłużej.

Idealny do zakupów transformatorów przemysłowych i użytkowych

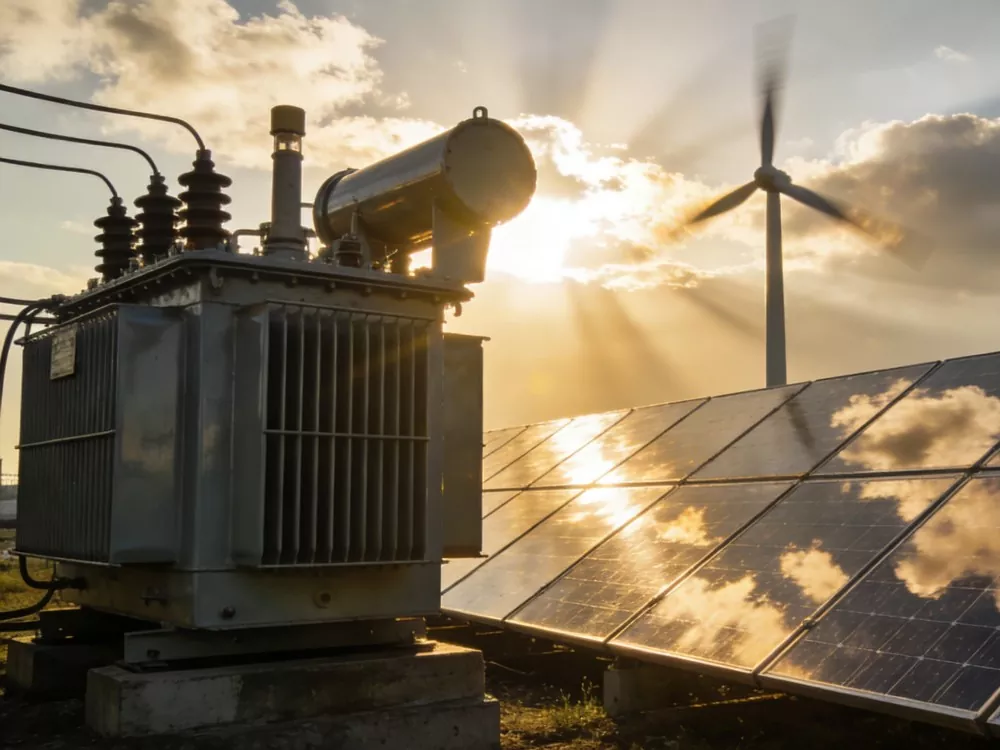

Szeroko stosowane w zakładach przemysłowych, systemach dystrybucji mediów, projektach energii słonecznej i infrastrukturalnych sieciach energetycznych.

Niezawodne chłodzenie ONAN zapewniające niskie koszty utrzymania

Konstrukcja chłodzenia ONAN (Oil Natural Air Natural) działa bez dodatkowych wentylatorów i pomp, co ogranicza liczbę punktów awarii mechanicznych i wymagania konserwacyjne. Uszczelniona konstrukcja zbiornika chroni olej transformatorowy przed powietrzem zewnętrznym, pomagając spowolnić starzenie się oleju i utrzymać stabilną wydajność w czasie. W rzeczywistych zastosowaniach wiele jednostek może działać przez lata przy minimalnej konserwacji, dzięki czemu doskonale nadają się do odległych podstacji, przemysłowych systemów elektroenergetycznych i projektów dystrybucji mediów.

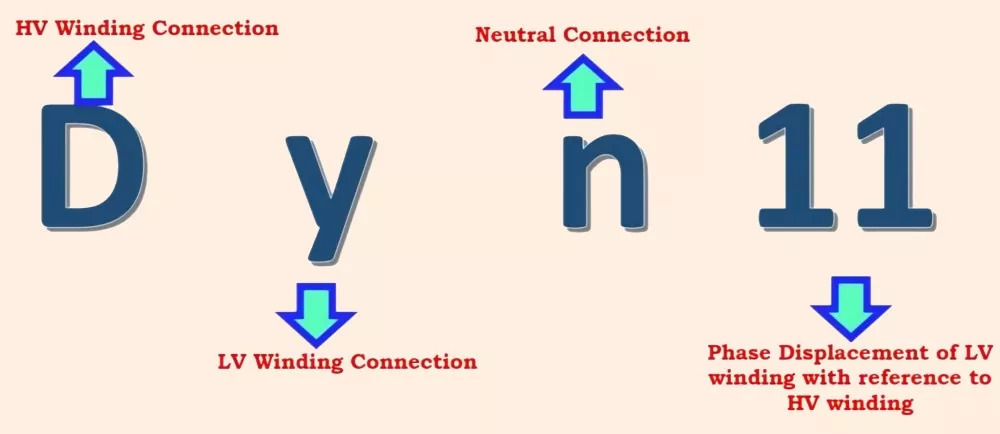

Grupa wektorów Dyn11 — dlaczego faktycznie pomaga w terenie

Konfiguracja Dyn11 tłumi prądy trzeciej harmonicznej i redukuje przesunięcie punktu neutralnego – jest to zjawisko objawiające się niestabilnością w przypadku niezrównoważonych obciążeń w obiektach komercyjnych i przemysłowych. Lepiej radzi sobie również z obciążeniem jednofazowym, co robi prawdziwą różnicę, gdy masz do czynienia z mieszanymi warunkami obciążenia. Koordynacja przekaźników ochronnych jest czystsza w przypadku tej grupy wektorów, dodając warstwę bezpieczeństwa do ogólnej konfiguracji systemu zasilania.

Gotowy do użytku na zewnątrz od podstaw

Zbiornik i powłoka są zbudowane tak, aby wytrzymać wysoką temperaturę, wilgotność, słone powietrze i kurz, zapewniając stabilną pracę w wymagających warunkach. Zintegrowana ochrona odgromowa dodatkowo zwiększa bezpieczeństwo pracy.

Odpowiedni do podstacji zewnętrznych, rozdzielni bezobsługowych i instalacji zdalnych, zanurzony w oleju transformator rozdzielczy GUANGBIAN S13-M 2500 kVA 35 kV nie wymaga dodatkowej obudowy ani ekranowania, co czyni go praktycznym wyborem do projektów dystrybucji energii na zewnątrz.

Jako chińska fabryka transformatorów i uznany producent transformatorów, GUANGBIAN dostarcza jednostki w Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Afryce i Ameryce Łacińskiej – zgodnie z normą IEC60076 i dostępnymi opcjami dostosowywania do wymagań specyficznych projektu. Sięgnij po arkusze danych lub dyskusje techniczne.

Nasza fabryka

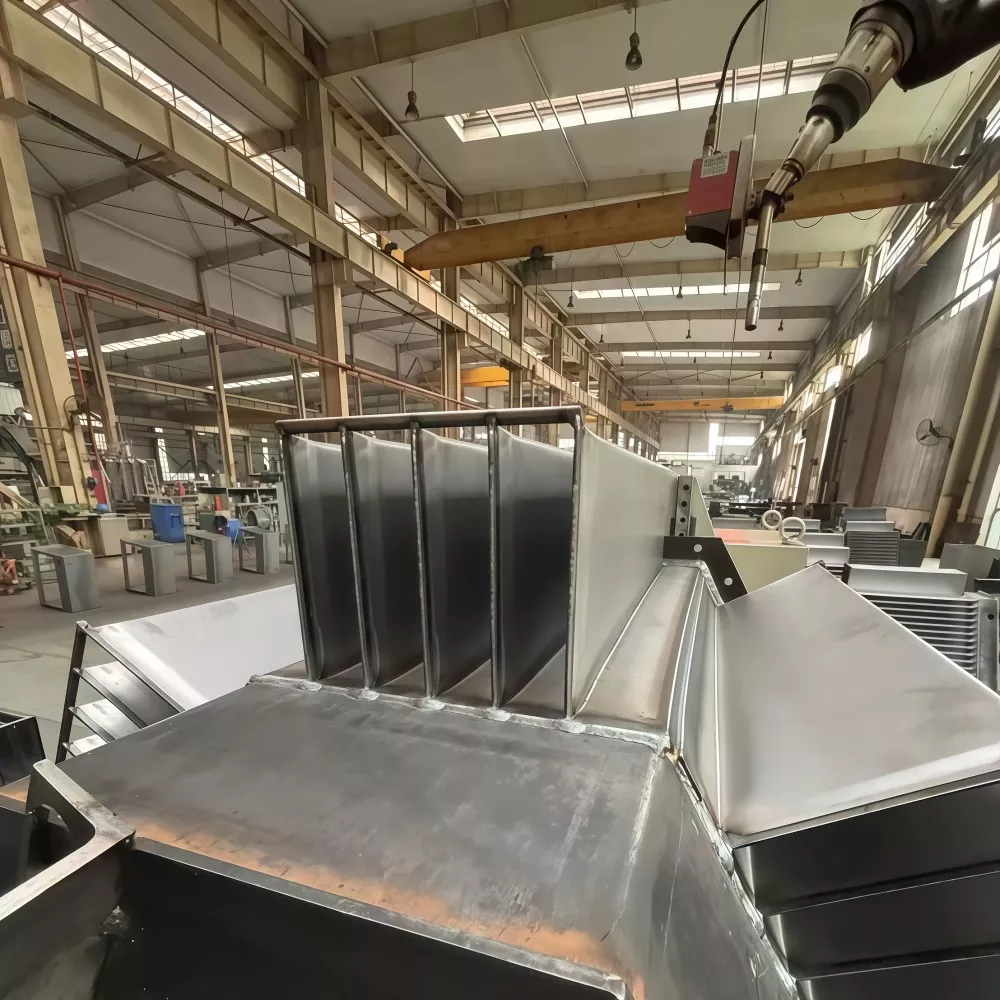

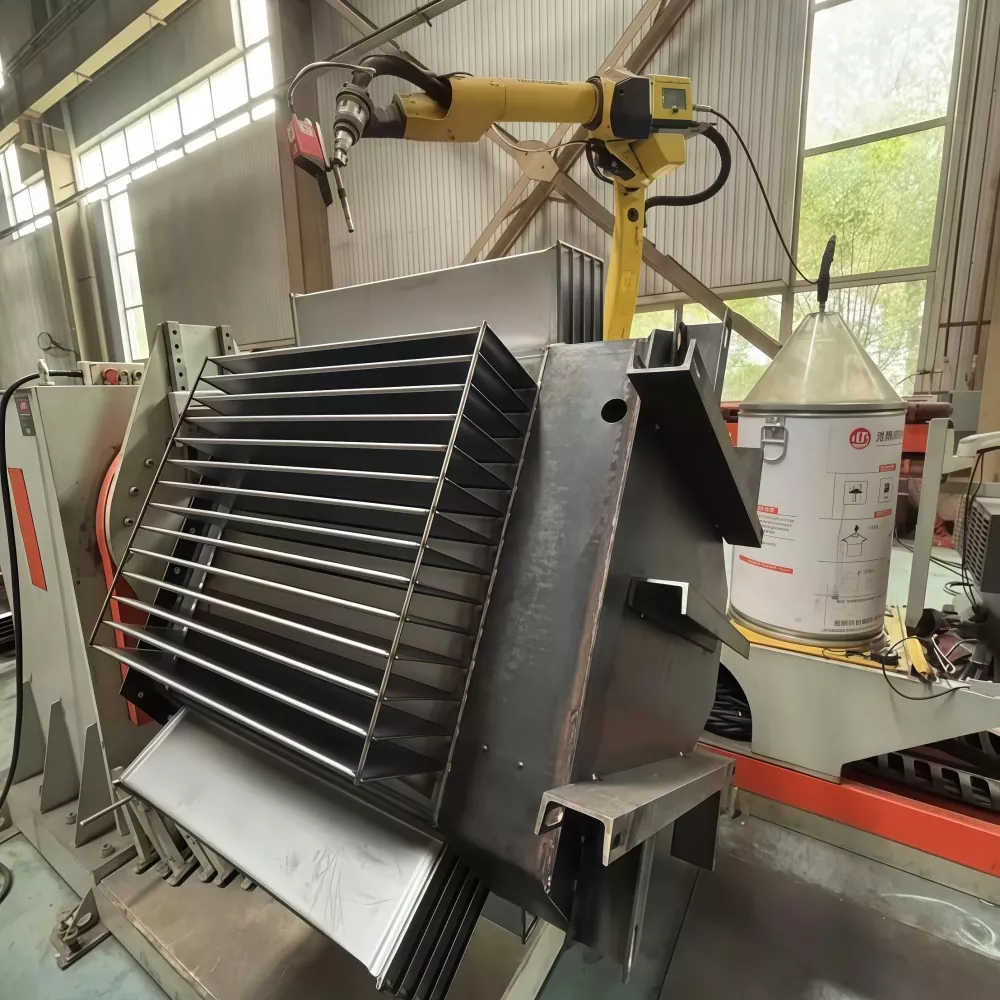

Warsztat blacharski

Warsztat nawijania folii

Warsztat nawijania

Warsztat pieców nawijających

Warsztat montażu transformatorów

Warsztaty uruchomienia transformatora

Często zadawane pytania

1. Do czego służy olejowy transformator rozdzielczy 35 kV o mocy 2500 kVA?

Służy do obniżania napięcia średniego i wysokiego napięcia 35 kV w celu obniżenia napięć dystrybucyjnych w zakładach przemysłowych, podstacjach użyteczności publicznej, systemach energii odnawialnej i dużych projektach infrastrukturalnych.

2. Co oznacza 2500 kVA?

2500 kVA odnosi się do mocy znamionowej transformatora, co wskazuje, że może on wytrzymać obciążenia elektryczne o dużej skali, odpowiednie do dystrybucji energii na poziomie przemysłowym i użyteczności publicznej.

3. Dlaczego w tego typu transformatorach stosuje się olej?

Olej izolacyjny zapewnia zarówno izolację elektryczną, jak i odprowadzanie ciepła, pomagając poprawić wydajność chłodzenia i wydłużyć żywotność.

4. Jakie są zalety napięcia 35 kV?

35 kV to powszechny poziom napięcia dystrybucyjnego w sieciach średniego i wysokiego napięcia, zapewniający wydajną transmisję na duże odległości przy zmniejszonych stratach mocy.

5. Jaka metoda chłodzenia jest zwykle stosowana?

Większość jednostek wykorzystuje chłodzenie ONAN (Oil Natural Air Natural), które opiera się na naturalnej cyrkulacji oleju i chłodzeniu powietrzem bez wyposażenia dodatkowego.

6. Gdzie ten transformator jest powszechnie instalowany?

Jest szeroko stosowany w podstacjach zewnętrznych, parkach przemysłowych, kopalniach, elektrowniach słonecznych i wiatrowych oraz projektach rozbudowy sieci.

7. Jak długi jest okres użytkowania?

Przy odpowiedniej konstrukcji i konserwacji transformatory dystrybucyjne zanurzone w oleju zwykle działają przez 25–30 lat lub dłużej.

8. Jakie są kluczowe wymagania konserwacyjne?

Rutynowa kontrola oleju, monitorowanie temperatury i okresowe testy elektryczne to główne zadania konserwacyjne zapewniające stabilną, długoterminową pracę.
