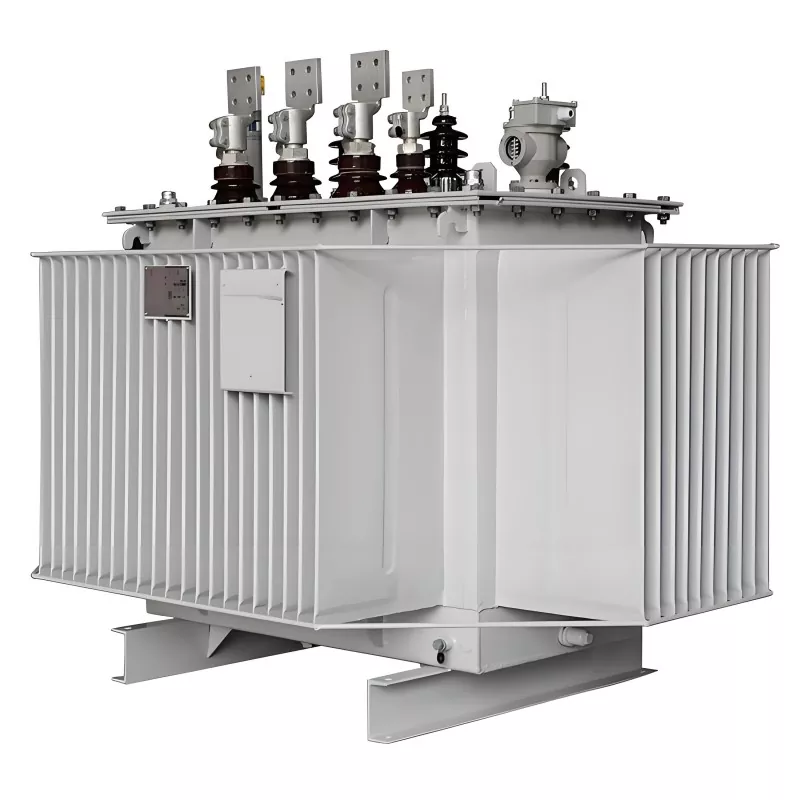

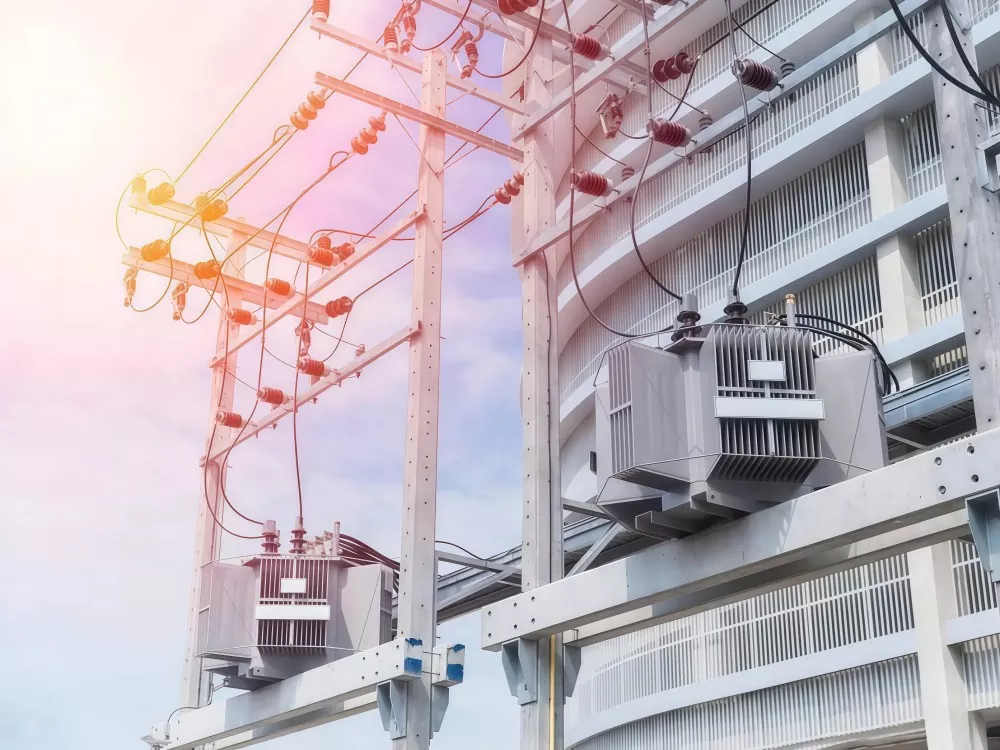

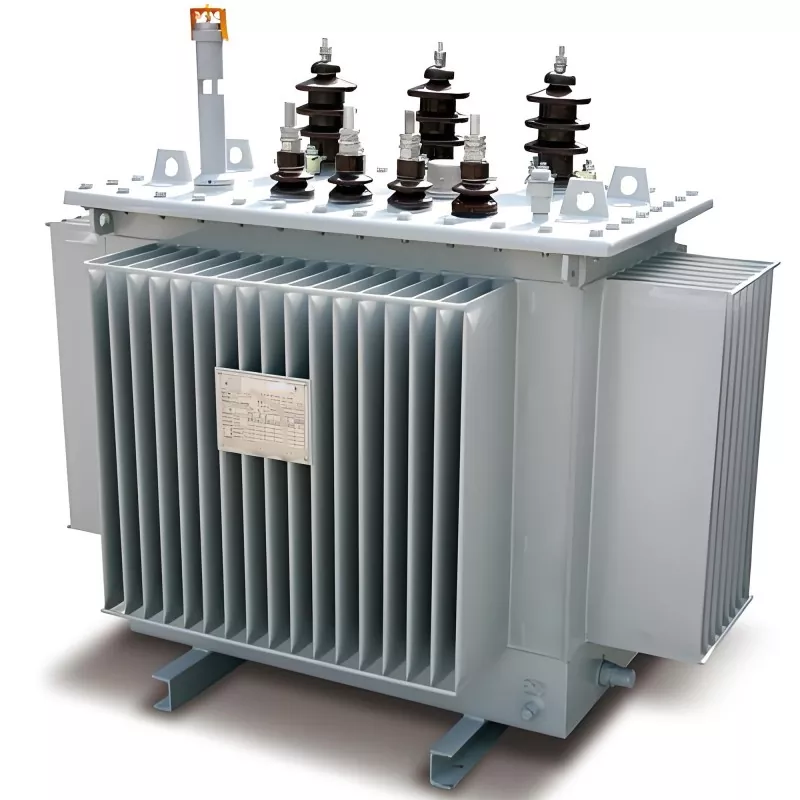

Transformator pracy równoległej

Transformator pracy równoległej odnosi się do trybu pracy, w którym dwa lub więcej transformatorów jest podłączonych do tej samej szyny elektrycznej i jednocześnie zasilają wspólne obciążenie po spełnieniu określonych warunków elektrycznych.

Główne cele to:

Zwiększ moc zasilacza

Popraw niezawodność systemu

Zwiększ elastyczność operacyjną

Zmniejsz ryzyko przeciążenia pojedynczego transformatora

Ta konfiguracja jest szeroko stosowana w podstacjach, przemysłowych systemach zasilania, centrach danych i dużych zakładach produkcyjnych.

Zalety

(1) Większa niezawodność zasilania

Jeśli jeden transformator ulegnie awarii, inne mogą nadal dostarczać energię.

(2) Elastyczne zwiększanie wydajności

Dodatkowe transformatory można dodać w miarę wzrostu zapotrzebowania na obciążenie.

(3) Wyższa wydajność operacyjna

Transformatory można włączać i wyłączać w zależności od warunków obciążenia, redukując straty bez obciążenia.

(4) Łatwiejsza konserwacja

Poszczególne transformatory można serwisować bez całkowitego wyłączania systemu.

(5) Optymalizacja kosztów

Pozwala uniknąć konieczności inwestowania w pojedynczy transformator o dużej mocy.

Dopasowanie grupy wektorów

Najważniejsza zasada dotycząca równoległej pracy transformatora? Dopasuj swoje grupy wektorów.

Grupy wektorów opisują połączenia uzwojeń za pomocą liter i cyfr — na przykład Dyn11, Yyn0. Pierwsza litera: układ uzwojenia wysokiego napięcia. Druga litera: strona niskiego napięcia. Liczba pokazuje przesunięcie fazowe w krokach co 30 stopni.

Dlaczego to ma znaczenie?

Jeśli połączysz równolegle dwa transformatory z różnymi grupami wektorów, ich napięcia wtórne nie będą odpowiednio wyrównane. Nawet 30-stopniowe przesunięcie fazowe tworzy prądy krążące pomiędzy jednostkami. Prądy te przepływają przez uzwojenia, ale przenoszą zerowe obciążenie użyteczne. Skutek: przegrzanie, strata energii.

Regularnie spotykamy się z tym problemem w naszej fabryce w GUANGBIAN w Chinach. Klienci zakładają dowolne dwa transformatory mogą biegać razem — nieprawda. Synchronizacja transformatora rozpoczyna się tutaj. Pomiń tę kontrolę i równoległe połączenie transformatorów stwarza więcej problemów niż rozwiązuje.

Przykład: jednostka Dyn11 nie będzie działać równolegle z transformatorem Yyn0. Różnica faz powoduje silne krążenie prądy – nie da się tego obejść.

Praktyczne porady

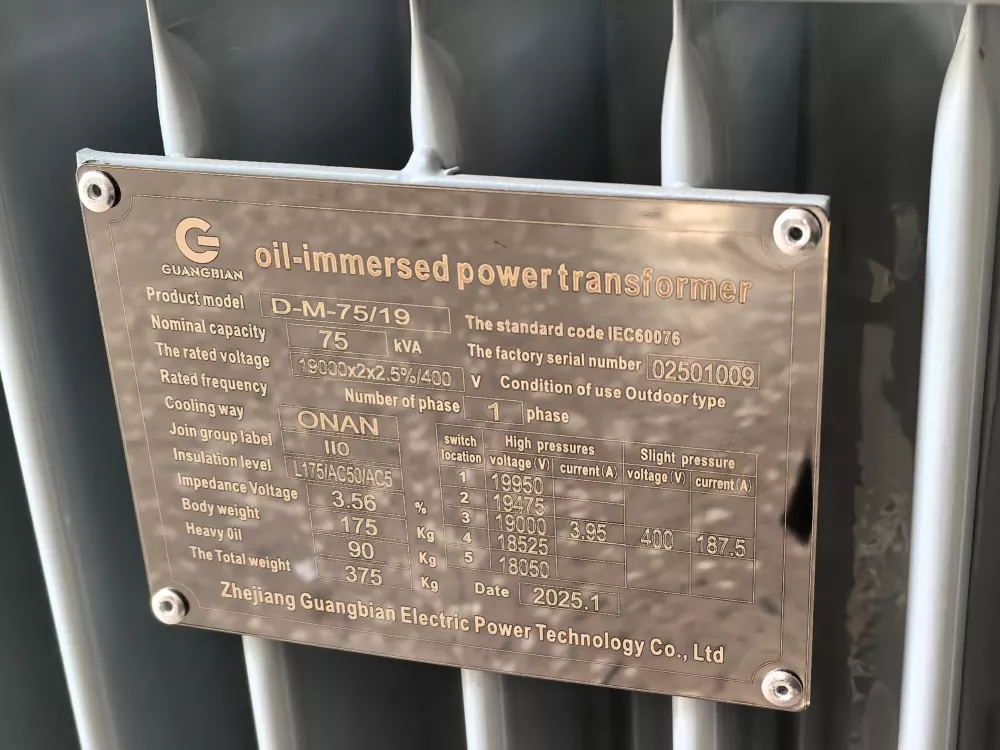

Przed zakupem drugiego transformatora do transformatora pracy równoległej sprawdź grupę wektorów istniejącej jednostki. Zapisz to w specyfikacji zakupu. Wybierając nowy sprzęt, wyraźnie określ pasującą grupę wektorów. Zgodność nie jest opcjonalna.

W naszej fabryce w Guangbianie widzieliśmy, jak klienci w Chinach zamawiali transformatory bez sprawdzenia tego szczegół. Potem dzwonią i zastanawiają się, dlaczego podział obciążenia transformatora nie powiódł się. Nie pomijaj podstaw.

Dopasowanie impedancji

Transformatory wymagają podobnych wartości impedancji – zazwyczaj w granicach 10% od siebie – dla prawidłowego rozkładu obciążenia. Impedancja wyrażona w procentach określa spadek napięcia przy pełnym obciążeniu.

Jeśli jedno urządzenie ma znacznie wyższą impedancję, przenosi mniejsze obciążenie. Drugi pracuje ciężej, ma większą temperaturę, zużywa się szybciej. Producenci transformatorów, tak jak my, zawsze weryfikują zgodność impedancji podczas udzielania porad w przypadku wielu konfiguracji działania transformatora.

Jak impedancja wpływa na podział obciążenia?

Weź dwa transformatory o różnych wartościach impedancji:

Transformator	Impedancja	Załaduj wynik udostępniania
Jednostka A	6%	Bierze więcej niż przypada na niego część
Jednostka B	8%	Działa poniżej wydajności

Transformator o niższej impedancji naturalnie pobiera więcej prądu. To podstawowa fizyka. Wynik? Działa jedna jednostka nadgodziny, podczas gdy drugi ledwo wnosi swój wkład — żadna z sytuacji nie sprawdza się długoterminowo.

Właściwe dopasowanie meczu

Jeśli to możliwe, kupuj transformatory tego samego producenta, przeznaczone do transformatora pracy równoległej. Jednostki z tej samej partii produkcyjnej mają zwykle mniejsze tolerancje impedancji. Różni producenci? Określ dokładnie dopasowując wartości impedancji w dokumentach zakupu.

Podstawy udostępniania obciążenia

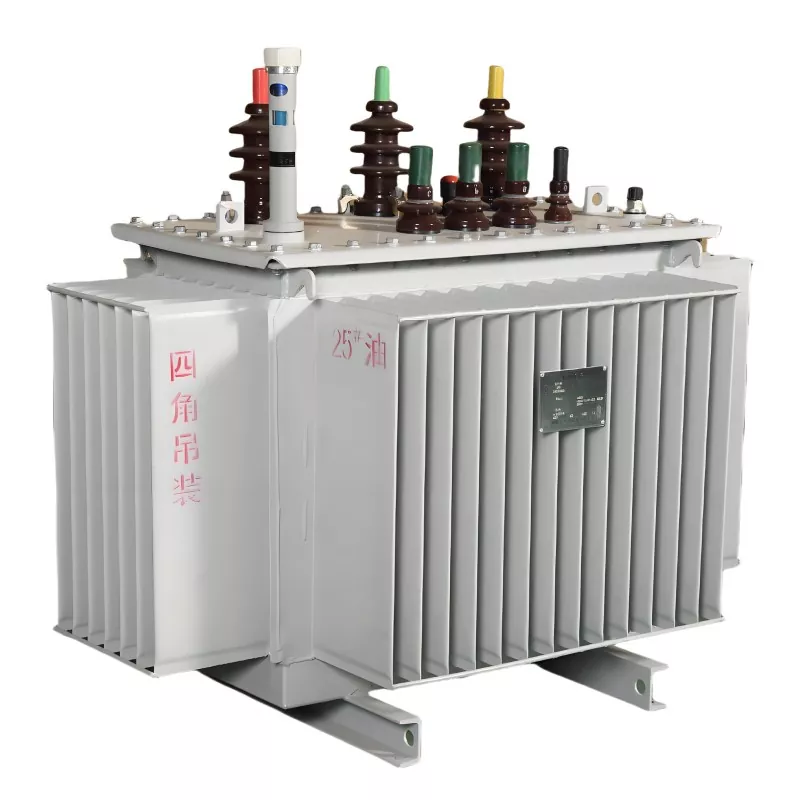

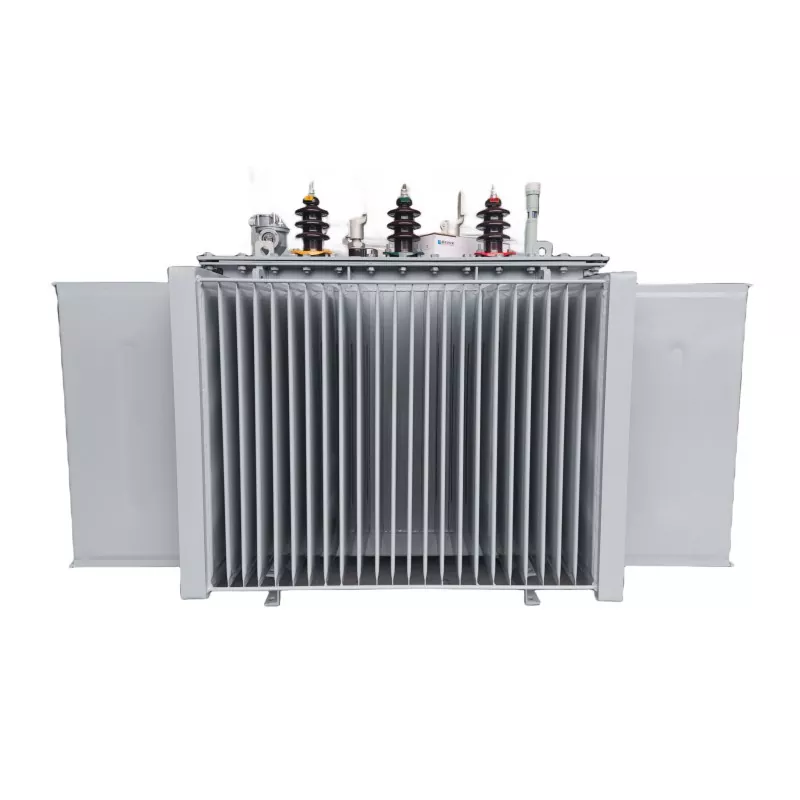

Dopasowane transformatory rozdzielają obciążenie proporcjonalnie do ich wartości znamionowych. Jednostka o mocy 1000 kVA powinna być połączona z jednostką o mocy 500 kVA podziel obciążenie mniej więcej 2:1 — tak działa podział obciążenia transformatora, gdy specyfikacje są zgodne.

Dla klientów budujących systemy operacyjne z wieloma transformatorami, nasz GUANGBIAN fabryka w Chinach przeprowadza te kontrole w ramach standardowej praktyki. Weryfikacja specyfikacji przed instalacją minuty. Naprawiasz równoległy zespół transformatorów, który nie zapewnia równowagi? To trwa znacznie dłużej.

Czynniki wpływające na podział obciążenia

Wartości impedancji: Jednostki o niższej impedancji w naturalny sposób przejmują więcej obciążenia elektrycznego. Ma to fundamentalne znaczenie dla działania transformatora dzielenie obciążenia działa.
Pozycja przełącznika zaczepów: Różne ustawienia zaczepów przesuwają stosunek napięcia, co z kolei wpływa na podział prądu pomiędzy jednostkami.
Jakość połączenia: Złe styki – luźne lub rezystancyjne – zniekształcają rozkład prądu i wytrącają konfigurację równoległą z równowagi.
Wpływ temperatury: Temperatura robocza nieznacznie przesuwa impedancję. Dlatego konsekwentny monitoring się opłaca.

Monitorowanie rozkładu obciążenia

Umieść czujniki prądu po stronie wtórnej każdego transformatora, aby dokładnie sprawdzić, jakie obciążenie obsługuje każdy z nich. Sprawdź odczyty regularnie — obie jednostki muszą mieścić się w granicach znamionowych. Oto, na co należy zwrócić uwagę: czy jedna jednostka się wspina przekracza 85% pojemności, podczas gdy drugi pozostaje poniżej 60%, coś jest nie tak i warto to zbadać. Wiele roślin konfiguruje się alarmy na tych progach. W GUANGBIAN doradzamy klientom, aby przyjęli to podejście podczas wdrażania równoległego konfiguracje transformatorów – wykrywanie nieprawidłowości na początku eliminuje szukanie problemów później.

Koordynacja Systemu Ochrony

Równoległa praca transformatorów oznacza, że system zabezpieczeń musi działać na dwóch poziomach: awarie poszczególnych jednostek i szersze problemy systemowe. Wybór producenta, który to uzyska, ma większe znaczenie, niż mogłoby się wydawać. Nasz zespół inżynierów w GUANGBIAN współpracuje bezpośrednio z klientami w celu budowy systemów zabezpieczeń, które zapewniają niezawodność ich banków transformatorów — niezależnie od tego, czy jest to nowa instalacja, czy modernizacja starszego sprzętu.

Niezbędne urządzenia ochronne

Zabezpieczenie różnicowe: wychwytuje zakłócenia wewnętrzne powstające wewnątrz uzwojeń lub rdzenia transformatora.

Zabezpieczenie nadprądowe: Twoja pierwsza linia chroniąca przed zwarciami za urządzeniem i obciążeniami, które działają zbyt wysoko przez zbyt długi czas.

Zabezpieczenie przed zwarciem doziemnym: W momencie, gdy prąd opuszcza zamierzoną trasę i kieruje się do ziemi, zabezpieczenie to zostaje aktywowane.
Zabezpieczenie przed awarią wyłącznika: zabezpieczenie awaryjne, które ma znaczenie — w przypadku, gdy główne zabezpieczenie nie zadziała, warstwa dodatkowa przejmuje luz i izoluje usterkę.

Wyzwania koordynacyjne

Praca transformatorów równoległych oznacza, że ​​pojedyncza usterka nie powinna zniszczyć całej konfiguracji. Logika ochrony musi wyróżnij złego aktora, jednocześnie pozwalając dobremu żołnierzowi jednostki. Wymaga to koordynacji: wyłącznik znajdujący się najbliżej kłopoty muszą działać, zanim w grę wejdzie cokolwiek na wyższym szczeblu łańcucha dostaw.

Ustawienia ustawień

Ustawienia zabezpieczeń muszą uwzględniać normalny prąd krążący podczas pracy. Ustaw je na zbyt czułe i będziesz musiał stawić czoła uciążliwym podróżom. Ustaw je zbyt wysoko, a rzeczywiste usterki mogą prześlizgnąć się bez uruchomienia zabezpieczenia. Znalezienie właściwej równowagi wymaga doświadczenia — nad tym pracuje nasz zespół inżynierów w fabryce GUANGBIAN w Chinach codziennie z klientami.

Typowe problemy i rozwiązania

Prąd cyrkulacyjny

Problem: Transformatory wymieniają prąd między sobą nawet bez podłączonego obciążenia zewnętrznego.
Rozwiązanie: Sprawdź, czy konfiguracje grup wektorów są zgodne i wartości impedancji odpowiadają. Oblicz na podstawie rzeczywiste wartości znamionowe transformatorów — prąd krążący przekraczający 5–10% wartości znamionowej oznacza coś w konfiguracji jest nie tak.

Nierównowaga obciążenia

Problem: Jeden transformator regularnie pobiera więcej obciążenia niż powinien.
Rozwiązanie: Sprawdź parowanie impedancji, ustawienia zaczepów i solidność połączeń. Instalowanie reaktorów szeregowych może przesuń podział z powrotem w stronę równości.

Nieprzyjemne potknięcia

Problem: Wyłączenia zdarzają się podczas codziennej pracy, szczególnie przy zmianie obciążenia.
Rozwiązanie: Sprawdź ponownie, czy system ochrony jest skonfigurowany pod kątem właściwej koordynacji. Nie zapomnij o energetyzowaniu rozruch — ten krótki skok może osiągnąć 8-12-krotność normalnego prądu.

Najlepsze praktyki instalacyjne

Podczas składania systemu trzymaj się następujących kroków:
Dopasuj długość i specyfikacje kabla we wszystkich równoległych biegach
Dokręć każde połączenie zgodnie ze specyfikacją — nie zgaduj
Przed podłączeniem zasilania przetestuj konfigurację grupy wektorów
Przed pełnym przekazaniem należy przeprowadzić monitorowany test podziału obciążenia
Zachowaj pisemny zapis ustawień i danych testowych do późniejszego wykorzystania

Nasza fabryka

Często zadawane pytania

P1: Czy transformatory równoległe muszą być tego samego modelu?

Niekoniecznie, ale muszą pasować pod względem stosunku napięcia, impedancji i grupy wektorów.

P2: Czy transformatory o różnych mocach mogą pracować równolegle?

Tak, ale stosunek wydajności nie powinien zasadniczo przekraczać 3:1, aby zapewnić zrównoważony podział obciążenia.

P3: Czy praca równoległa zwiększa straty?

Może zwiększyć straty bez obciążenia w warunkach małego obciążenia, ale ogólna wydajność poprawia się dzięki elastycznemu działaniu.

P4: Jaki jest najczęstszy problem podczas pracy równoległej?

Prądy cyrkulacyjne, nierówny rozkład obciążenia i niedopasowanie faz.

Transformator pracy równoległej sprawdza się dobrze w strategii zwiększania wydajności, gdy wymagania techniczne zostaną potraktowane z należytą uwagą. Dopasowanie grup wektorów, dopasowanie wartości impedancji, zaplanowanie rozkładu obciążenia i skoordynowanie schematów zabezpieczeń – te elementy razem tworzą solidną instalację. Inżynierowie, którzy rozumieją te wymagania, mogą z pewnością określić, zainstalować i obsługiwać równoległe zespoły transformatorów, zapewniając lata niezawodnej pracy. GUANGBIAN, producent posiadający praktyczną wiedzę z naszego zakładu produkcyjnego w Chinach, jest gotowy jako partner, który rozumie, czego potrzeba do budowania systemów, które wytrzymają duże odległości.
