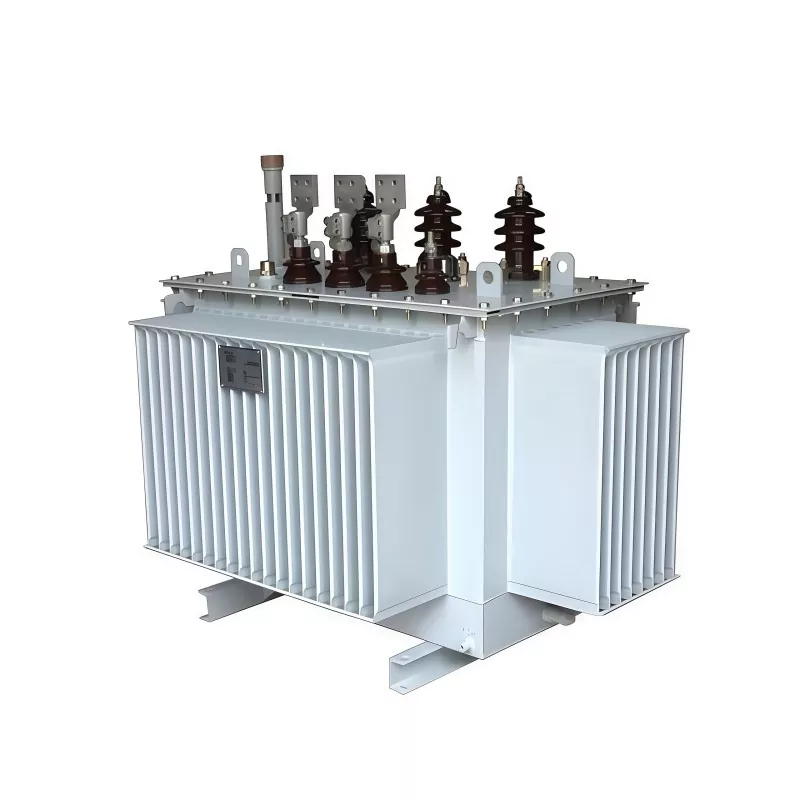

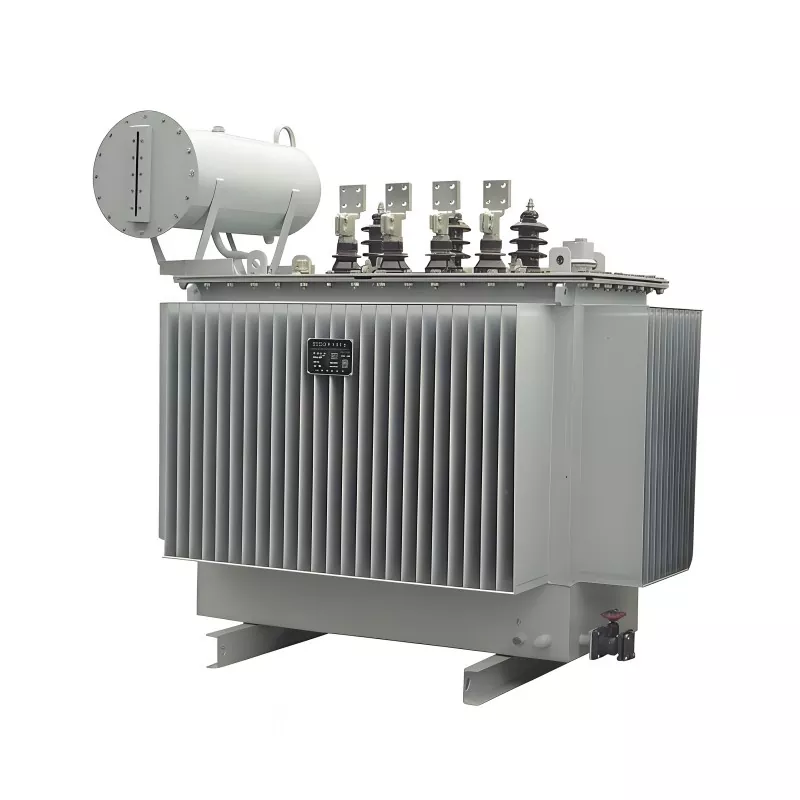

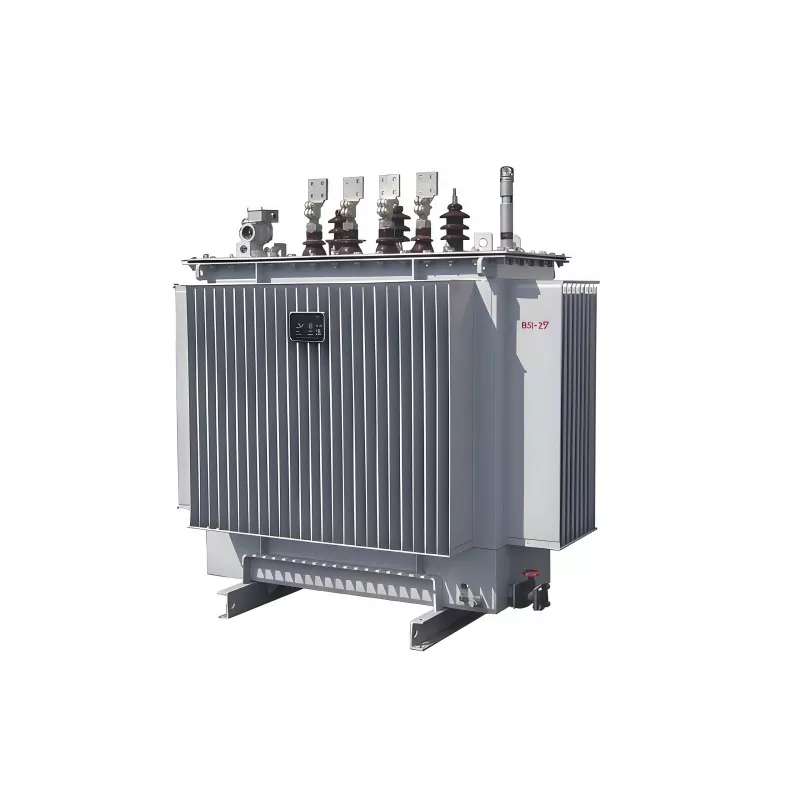

Transformator zanurzony w oleju o mocy 800 kVA i napięciu 15 kV

Transformator zanurzony w oleju o mocy 800 kVA i napięciu 15 kV jest trójfazowym transformatorem do dystrybucji energii przeznaczonym do obniżania średniego napięcia (klasa 15 kV) do użytecznych niskich poziomów napięcia w zastosowaniach przemysłowych, komercyjnych i użyteczności publicznej.

Wykorzystuje olej transformatorowy (mineralny lub alternatywny olej izolacyjny) zarówno jako medium izolacyjne, jak i chłodzące. Olej krąży w sposób naturalny, aby rozproszyć ciepło wytwarzane przez uzwojenia, zapewniając stabilną pracę w warunkach ciągłego obciążenia.

Kluczowe cechy obejmują:

Moc znamionowa: 800 kVA

Napięcie pierwotne: klasa 15kV (zwykle systemy 13,8kV / 15kV)

Metoda chłodzenia: Samochłodzenie w oleju (ONAN)

Konstrukcja o wysokiej wydajności i niskich stratach

Silna zdolność przeciążeniowa i długa żywotność

Jest szeroko stosowany w sieciach dystrybucji energii, gdzie niezawodność, odprowadzanie ciepła i trwałość mają kluczowe znaczenie.

Standardy testów fabrycznych

Test rezystancji uzwojenia

Każde urządzenie jest testowane za pomocą testera rezystancji prądu stałego i mostka dwuramiennego w celu sprawdzenia rezystancji uzwojenia. Zapewnia to brak wad produkcyjnych lub luźnych połączeń wewnątrz transformatora zanurzonego w oleju 800 kVA 15 kV.

Weryfikacja współczynnika napięcia i przesunięcia fazowego

Tester przekładni transformatora, zasilacz częstotliwości przemysłowej i woltomierz służą do sprawdzenia, czy stosunki napięcia pierwotnego i wtórnego odpowiadają wartościom projektowym oraz czy połączenie grupy wektorów jest prawidłowe.

Test impedancji zwarciowej i utraty obciążenia

Testy zwarciowe przeprowadza się w celu sprawdzenia charakterystyki impedancji i strat obciążenia. Dzięki temu wydajność transformatora spełnia wymagania projektowe i operacyjne.

Test utraty obciążenia i prądu bez obciążenia

Przy otwartej stronie wtórnej i napięciu znamionowym przyłożonym do strony pierwotnej, mierzone są straty i prąd bez obciążenia, aby potwierdzić zgodność z ustalonymi danymi dotyczącymi wydajności.

Po zakończeniu wszystkich testów dla każdej jednostki wydawany jest raport z testów fabrycznych. Każdy element niezgodny jest poddawany ponownej obróbce i ponownym testom.

GUANGBIAN utrzymuje ścisłą kontrolę jakości, aby mieć pewność, że każdy transformator opuszcza fabrykę w pełni przetestowany i gotowy do niezawodnej, długotrwałej pracy.

Sprzęt testowy fabryki transformatorów w Guangbii

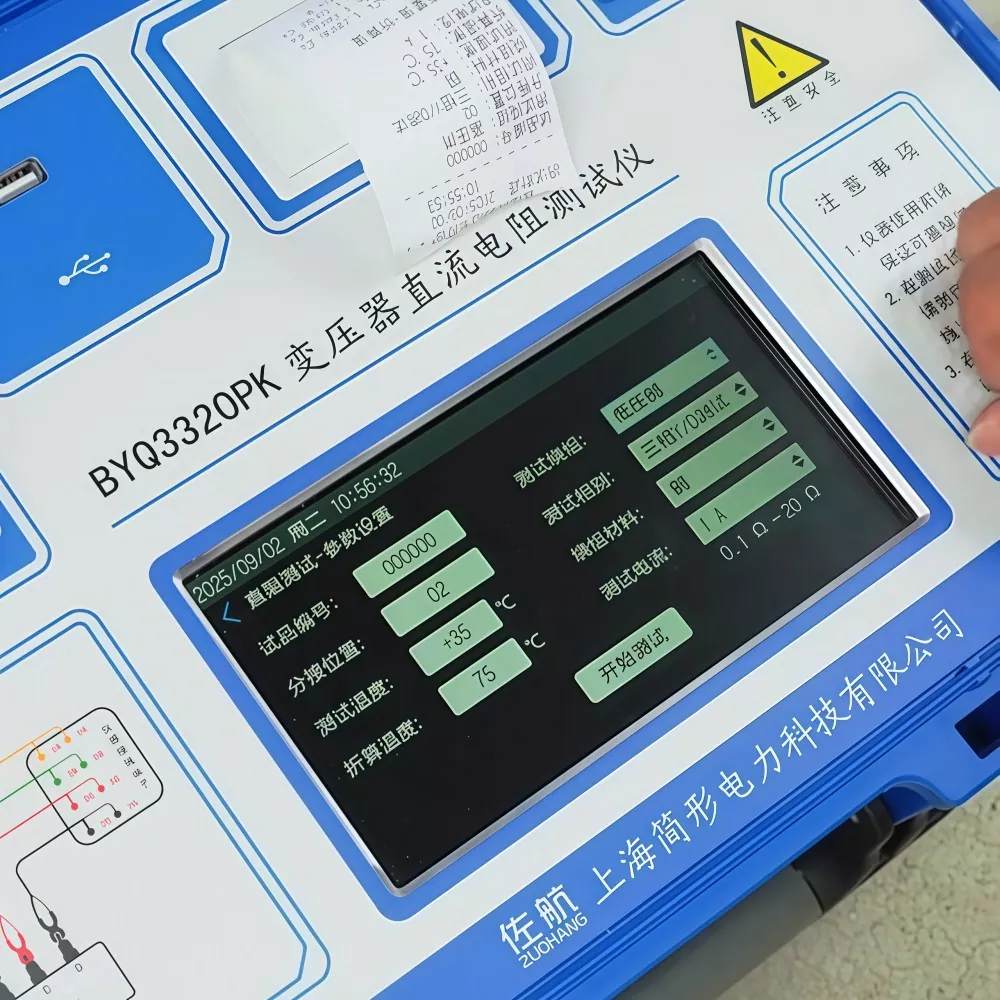

Tester rezystancji prądu stałego

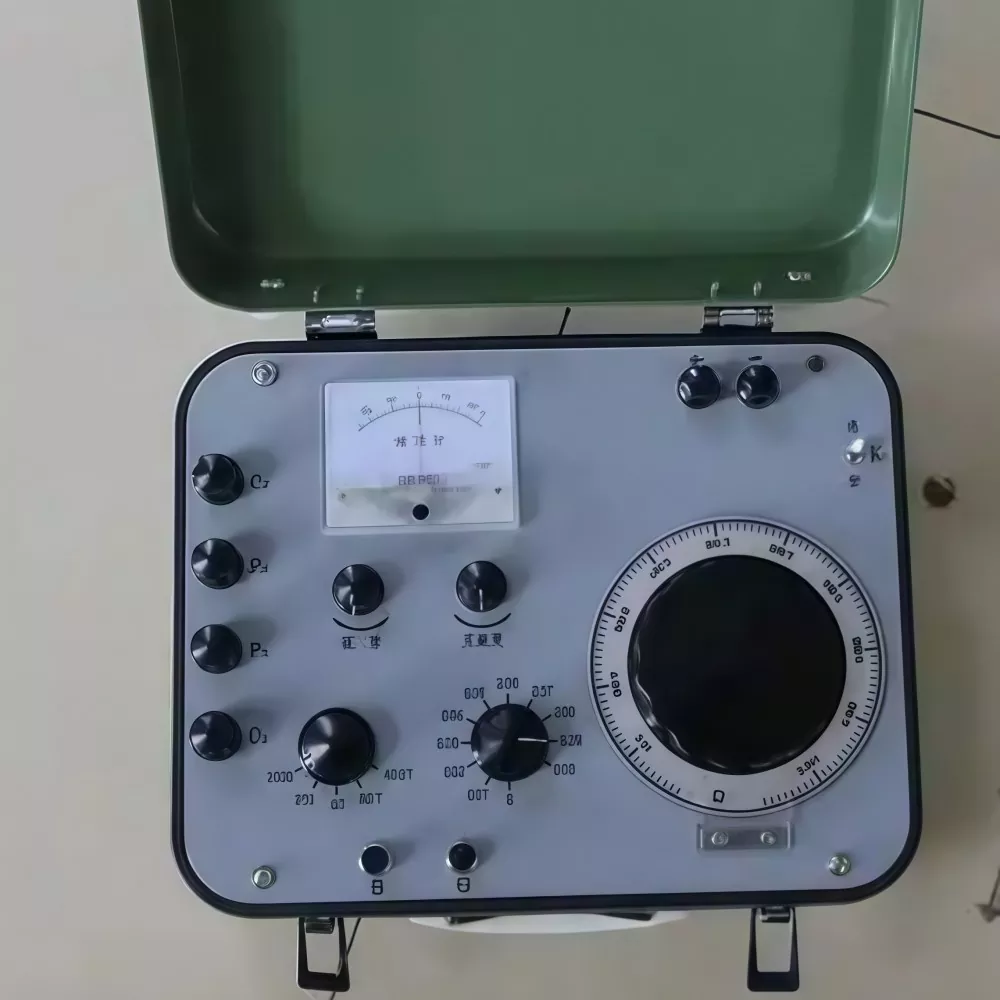

Most Kelvina

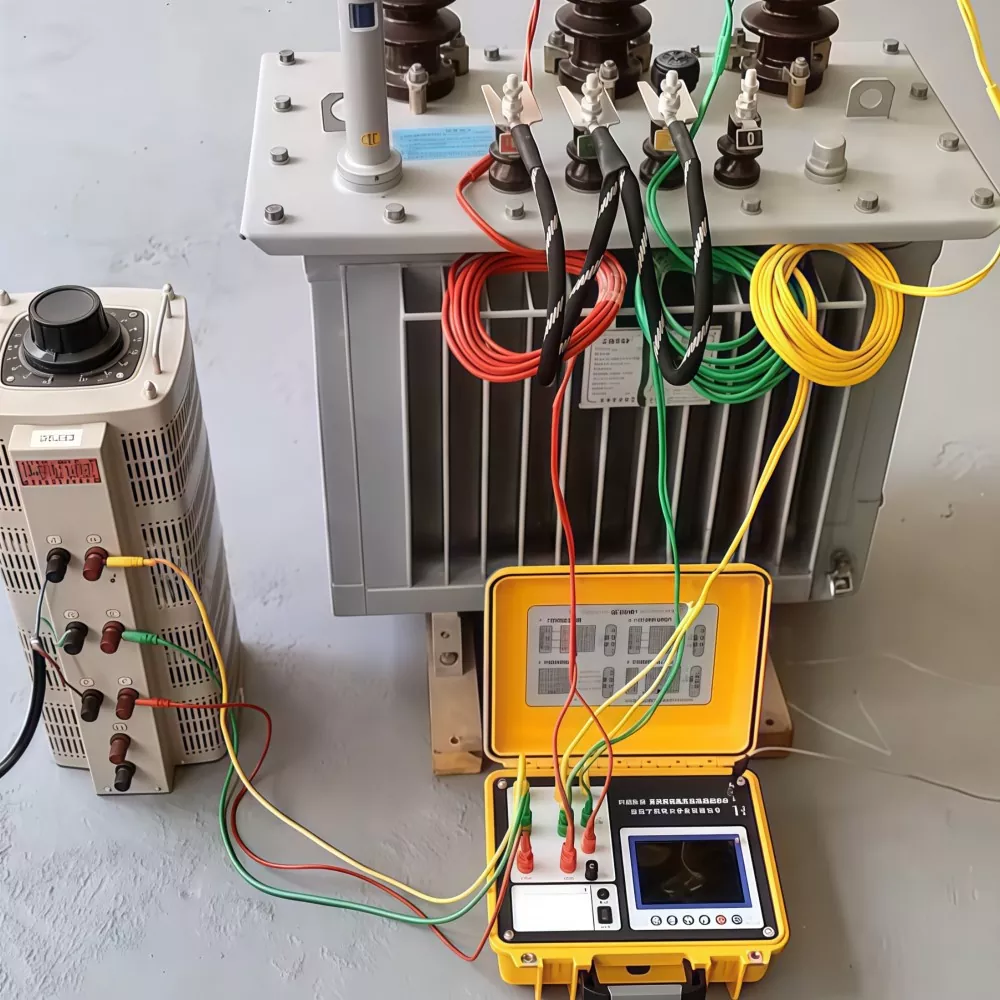

Tester przekładni transformatora i regulowany zasilacz regulujący napięcie o częstotliwości sieciowej

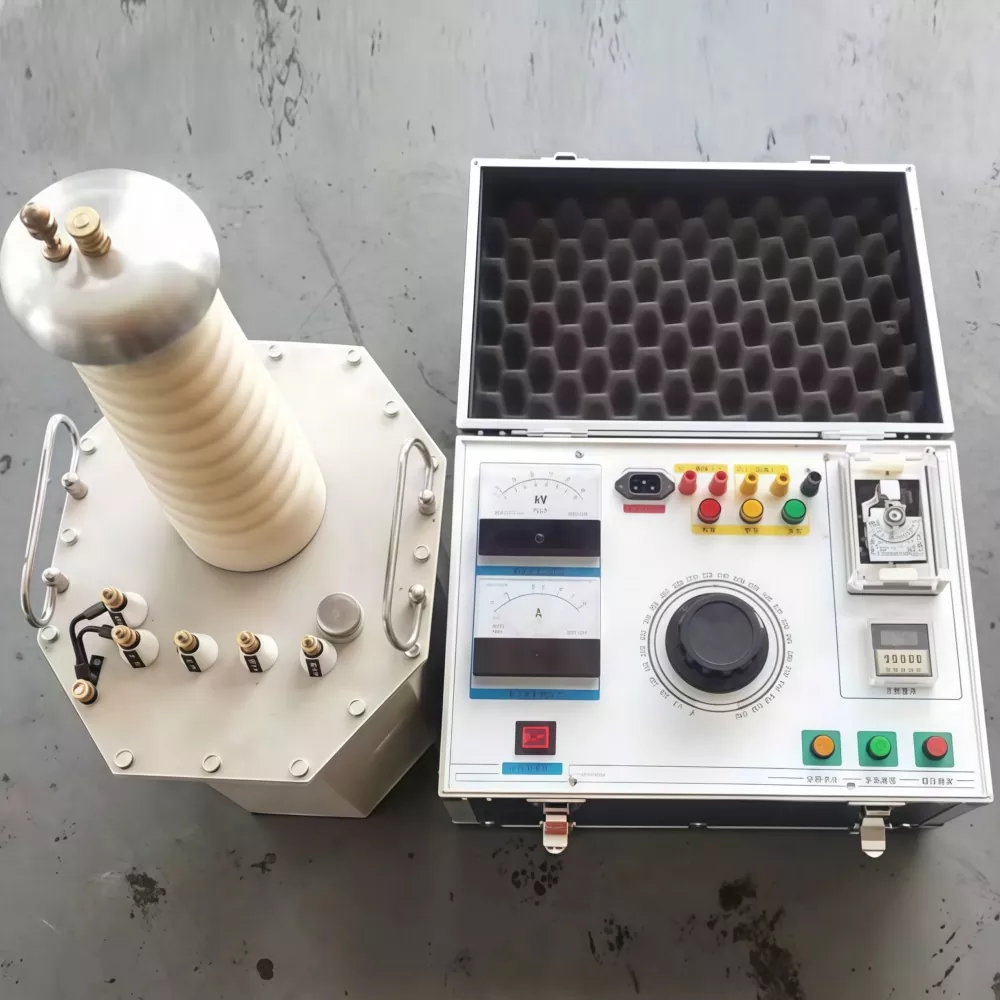

Transformator wzbudzenia i wieloczęstotliwościowy generator mocy

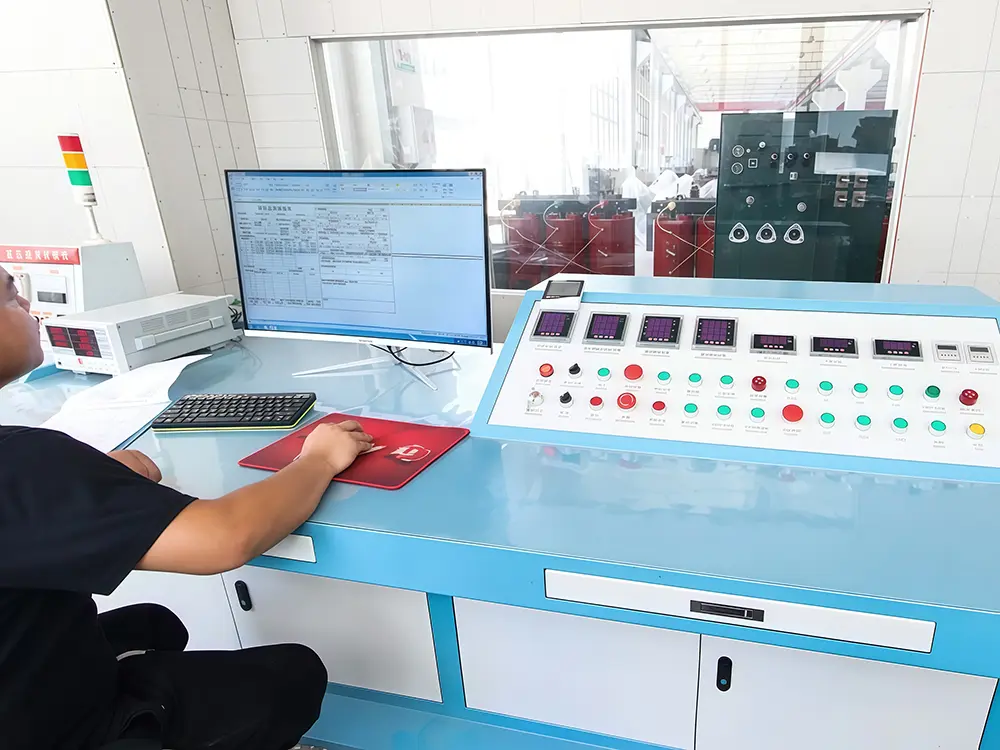

Warsztaty kompleksowego testowania transformatorów GUANGBIAN

Dokument techniczny

Nasza fabryka

Warsztat blacharski

Warsztat nawijania folii

Warsztat nawijania

Warsztat pieców nawijających

Warsztat montażu transformatorów

Warsztaty uruchomienia transformatora

Często zadawane pytania

P1: Jaka jest główna funkcja transformatora 800 kVA 15 kV?

Obniża energię elektryczną średniego napięcia (klasa 15 kV) do poziomów niskiego napięcia odpowiednich do zużycia przez użytkownika końcowego w systemach przemysłowych i komercyjnych.

P2: Dlaczego warto stosować transformator zanurzony w oleju zamiast suchego?

Transformatory zanurzone w oleju zapewniają:

● Lepsze odprowadzanie ciepła

● Większa odporność na przeciążenia

● Dłuższa żywotność izolacji

● Niższe straty operacyjne pod dużym obciążeniem

Są preferowane do zastosowań zewnętrznych i o dużej wydajności.

P3: Czy ten transformator nadaje się do instalacji na zewnątrz?

Tak. Transformatory olejowe są przeznaczone do użytku na zewnątrz z uszczelnionymi zbiornikami, ochroną antykorozyjną i konstrukcją odporną na warunki atmosferyczne.

P4: Jaka konserwacja jest wymagana?

Rutynowa konserwacja obejmuje:

● Kontrola poziomu i jakości oleju

● Testowanie rezystancji izolacji

● Monitorowanie temperatury

● Kontrola tulei i końcówek

P5: Czy poradzi sobie z warunkami przeciążenia?

Tak, krótkotrwałe przeciążenie jest obsługiwane w zależności od projektu i warunków chłodzenia, ale ciągłe przeciążenie nie jest zalecane.
