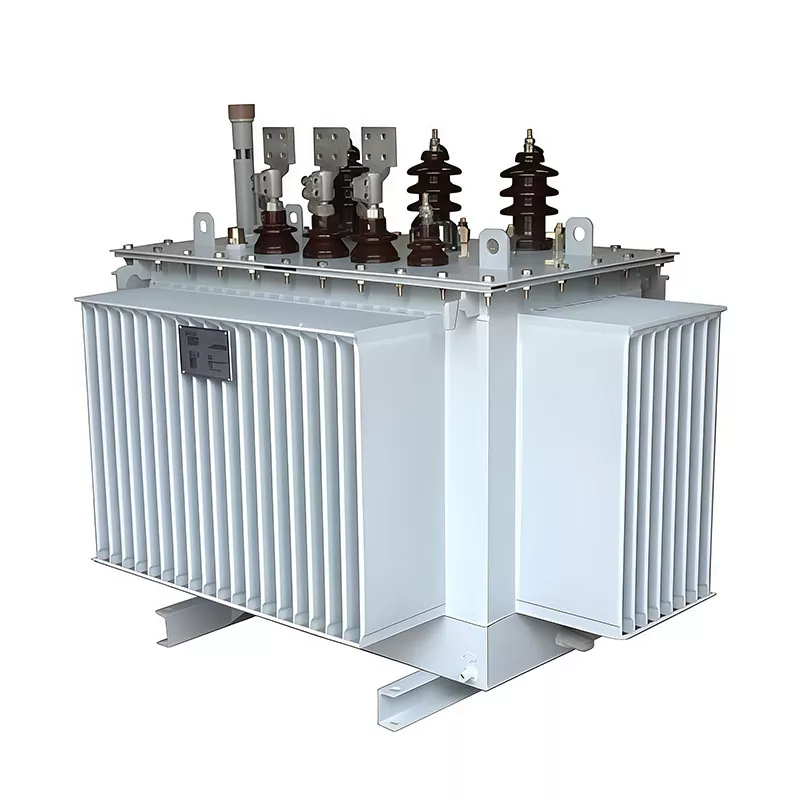

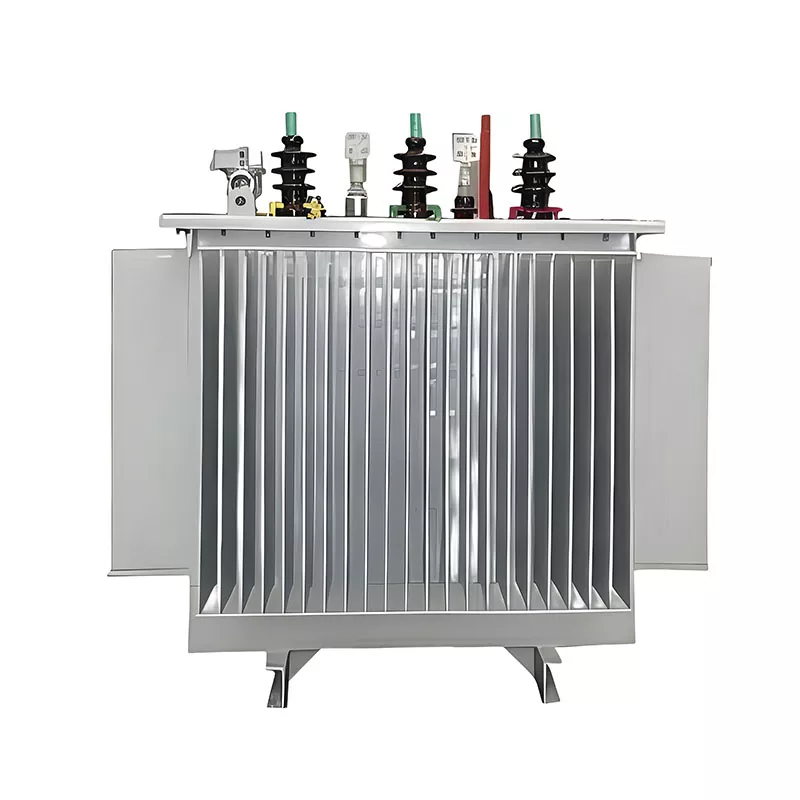

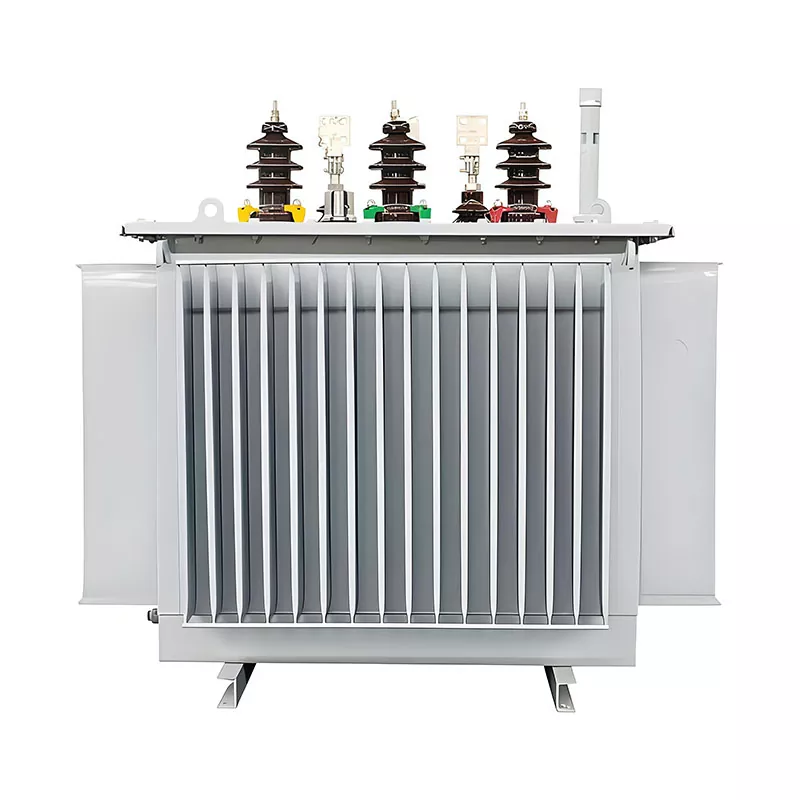

Transformator zanurzony w oleju o mocy 75 kVA

Transformator zanurzony w oleju o mocy 75 kVA to elastyczne rozwiązanie obniżające napięcie z napięciami pierwotnymi od 6 kV do 35 kV i wyjściami wtórnymi, takimi jak 400 V lub 480 V, dostosowanymi do różnych wymagań sieci. Obsługuje systemy 50 Hz i 60 Hz, dzięki czemu nadaje się do projektów obejmujących wiele rynków.

W fabryce w Guangbian jednostki są zwykle projektowane z grupami wektorowymi Dyn11 lub Yyn0, w zależności od warunków obciążenia, przy czym Dyn11 jest preferowany w przypadku obciążeń mieszanych lub jednofazowych. Impedancja wynosi zazwyczaj 4,5–6%, co zapewnia równowagę między ochroną przed awariami a wydajnością roboczą w celu zapewnienia stabilnej dystrybucji mocy w zastosowaniach przemysłowych i użyteczności publicznej.

Szczegóły konstrukcyjne wpływające na wydajność

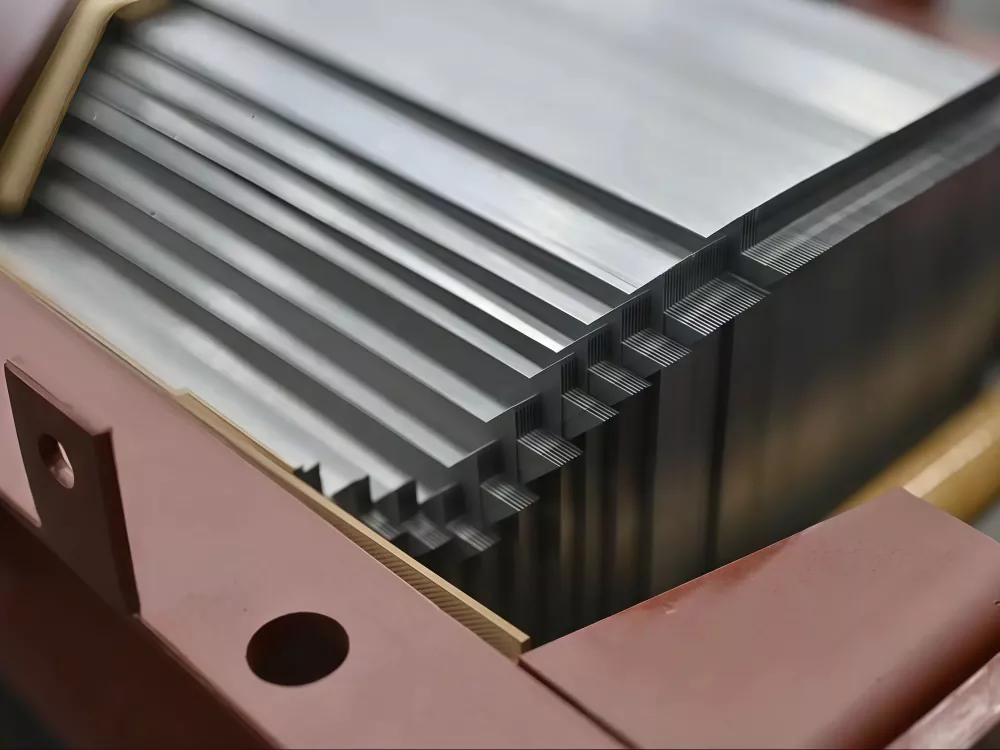

Wydajność transformatora zanurzonego w oleju o mocy 75 kVA zależy głównie od kluczowych szczegółów konstrukcyjnych. Wykorzystuje rdzeń ze stali krzemowej walcowanej na zimno, aby zapewnić stabilne działanie magnetyczne, podczas gdy uzwojenia mogą być wykonane z miedzi lub aluminium, w zależności od wymagań dotyczących kosztów i wydajności.

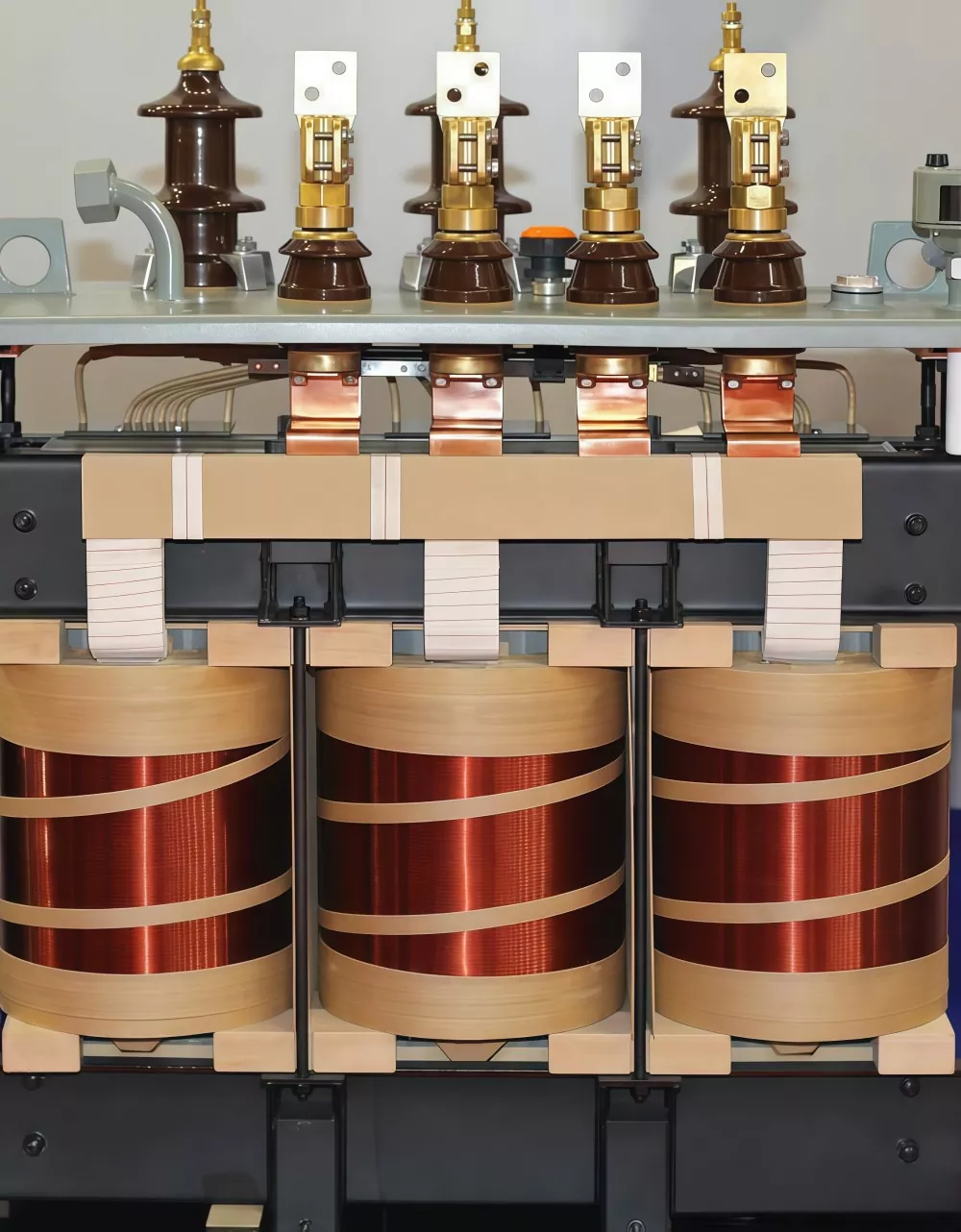

Uzwojenia miedziane zapewniają doskonałą przewodność i lepiej wytrzymują zmęczenie cieplne przez tysiące cykli obciążenia. Z drugiej strony uzwojenia aluminiowe nadal znajdują zastosowanie w projektach wrażliwych kosztowo. Do zakładu produkcyjnego GUANGBIAN w Chinach dostarczyliśmy obie konfiguracje, a przy odpowiednim doborze wymiarów do zastosowania, każdy materiał może z łatwością przekroczyć 20-letni okres użytkowania.

W fabryce w Guangbii powszechnie stosuje się uzwojenia miedziane, aby zapewnić wyższą przewodność i lepszą trwałość termiczną, a aluminium jest również dostępne w projektach budżetowych. Aby poprawić wytrzymałość zwarciową i stabilność mechaniczną, stosuje się wielowarstwowe cylindryczne struktury uzwojenia.

Impregnacja olejem próżniowym służy do eliminacji szczelin powietrznych w systemie izolacji, pomagając zmniejszyć wyładowania niezupełne i przedłużyć żywotność. Te wybory konstrukcyjne zapewniają długoterminową niezawodność i stabilną pracę w warunkach obciążenia przemysłowego.

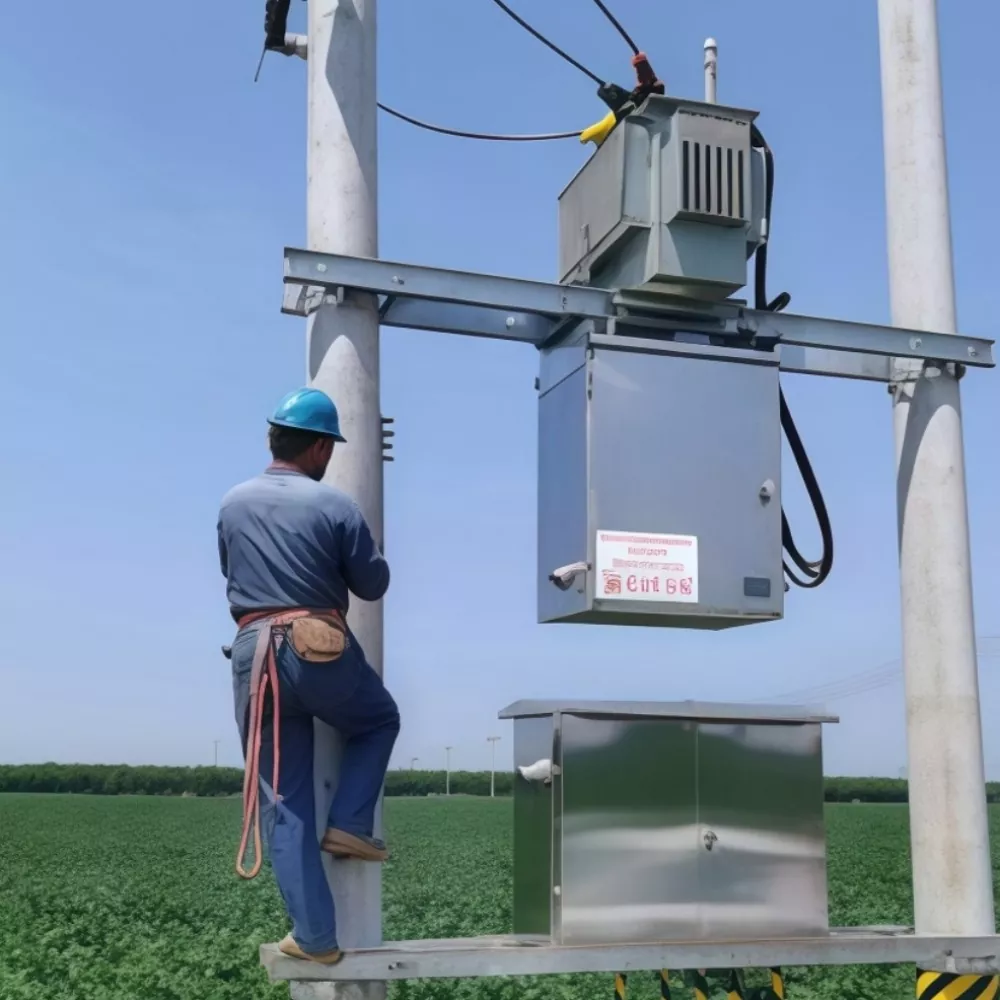

Uwagi dotyczące instalacji transformatora zanurzonego w oleju o mocy 75 kVA

Właściwa instalacja ma bezpośredni wpływ na długoterminową wydajność i niezawodność. Kluczowe punkty obejmują:

Poziomowanie fundamentów:Utrzymuj podstawę montażową w tolerancji 2 mm, aby uniknąć wibracji, nietypowego hałasu i naprężeń uszczelek, które z czasem mogą prowadzić do wycieku oleju.

Kontrola poziomu oleju:Sprawdzaj poziom oleju w rzeczywistych warunkach temperatury otoczenia, a nie tylko przy początkowych odczytach po rozpakowaniu, aby zapobiec ryzyku pracy przy niskim poziomie oleju i przegrzaniu.

Stabilne umiejscowienie:Upewnij się, że urządzenie jest solidnie zamocowane, aby zmniejszyć naprężenia mechaniczne podczas pracy i w warunkach zwarcia.

Kontrola przed zasileniem:Przed uruchomieniem sprawdź wszystkie zaciski, uszczelki i stan izolacji, aby zapewnić bezpieczne uruchomienie.

Zgodnie ze standardową praktyką fabryki w Guangbii, kładzie się nacisk na kontrole instalacji, aby zapewnić, że każdy transformator 75 kVA będzie działał bezpiecznie i spójnie w zastosowaniach terenowych.

Praktyczne punkty

Żaden opis katalogowy nie zawiera wszystkiego, co warto wiedzieć. Kilka praktycznych punktów, które zwykle pojawiają się po złożeniu zamówienia jest umieszczony:

Terminy wysyłek  Większość jednostek jest wysyłana z Szanghaju. W przypadku miejsc docelowych w Azji Południowo-Wschodniej oznacza to 2-3 tygodnie od portu do portu. Bliski Wschód i Afryce trwa dłużej – od 4 do 5 tygodni, po uwzględnieniu przetwarzania dokumentacji. Wbuduj to w swój projekt harmonogram pozwala uniknąć bałaganu w ostatniej chwili.

Opakowania eksportowe. W naszym zakładzie w GUANGBIAN w Chinach stosujemy drewniane skrzynie zgodne z normą ISPM 15 jako standardową praktykę. To obejmuje większość wymagań dotyczących miejsca docelowego. Ale jeśli Twój projekt realizowany jest w kraju o bardziej rygorystycznych przepisach fitosanitarnych protokoły – przychodzą mi na myśl Australia i Nowa Zelandia – daj nam znać z wyprzedzeniem, aby dokumentacja odpowiadała inspekcji standardy, z którymi będziesz musiał się zmierzyć podczas odprawy celnej.

Typowe zgłoszenia serwisowe. Zapytania posprzedażowe, które kierujemy najczęściej? Problemy z połączeniami zewnętrznymi i różnice w poziomie oleju. Ani zwykle kończy się katastrofalnie — rutynowe inspekcje zwykle wyłapują je wcześnie. Mimo to należy wdrożyć procedurę konserwacji od pierwszego dnia zapobiega przekształceniu drobnych obserwacji w nieplanowane przestoje.

W przypadku zakupu transformatora 75 kVA od zagranicznego producenta te szczegóły operacyjne mają znaczenie jako: podobnie jak specyfikacje techniczne. Właściwy partner fabryczny raczej je przewiduje, niż pozostawia Cię do odkrycia je samodzielnie.

Pytania, które warto zadać przed podjęciem decyzji

Zanim arkusz specyfikacji stanie się zamówieniem zakupu, należy wziąć pod uwagę kilka kwestii, które odróżniają projekty gładkie od problematycznych te:

Poziom błędu w miejscu instalacji. Lokalne przedsiębiorstwo użyteczności publicznej może dostarczyć tę liczbę. Ma to znaczenie ze względu na wytrzymałość zwarciową transformatora musi dorównać — lub przekroczyć — temu, co sieć może na niego rzucić podczas zdarzenia awaryjnego.

Oczekiwany wzrost obciążenia i cele w zakresie wydajności. Jakie są przewidywane straty obciążenia i straty bez obciążenia? Budowanie z rozsądną marżą z góry często kosztuje mniej niż wymiana niewymiarowej jednostki dwa lata później.

Realia czasu realizacji. W przypadku standardowego transformatora zanurzonego w oleju o mocy 75 kVA produkcja w naszej fabryce GUANGBIAN w Chinach zazwyczaj przebiega 2-3 tygodnie od potwierdzenia zamówienia. Zakłada to proste specyfikacje. Po rozpoczęciu układania warstw w trybie niestandardowym wartości impedancji, niestandardowe grupy wektorów lub dodatkowy sprzęt monitorujący, oś czasu się wydłuża. Uwzględnij to harmonogram zakupów.

Właściwy producent nie tylko przekaże Ci wycenę – pomoże Ci zadać pytania, które zapobiegną niespodziankom po sprzęt ląduje na miejscu.

Nasza fabryka

Warsztat blacharski

Warsztat nawijania folii

Warsztat nawijania

Warsztat pieców nawijających

Warsztat montażu transformatorów

Warsztaty uruchomienia transformatora

Często zadawane pytania

P1: Do czego służy transformator 75 kVA?

Służy do obniżania poziomu energii elektrycznej średniego napięcia do użytecznych poziomów niskiego napięcia w zastosowaniach przemysłowych i komercyjnych.

P2: Czy może obsługiwać systemy 50 Hz i 60 Hz?

Tak, można go zaprojektować dla dowolnej częstotliwości, w zależności od wymagań projektu.

P3: Jaka jest żywotność transformatora zanurzonego w oleju?

Zwykle ponad 20 lat przy prawidłowej instalacji i konserwacji.

P4: Jaka jest różnica między uzwojeniami miedzianymi i aluminiowymi?

Miedź zapewnia lepszą przewodność i trwałość, podczas gdy aluminium jest bardziej opłacalne.

Dlaczego warto wybrać fabrykę w Guangbii?

Wybór niezawodnego producenta ma kluczowe znaczenie dla długoterminowej wydajności.

● Bezpośrednie dostawy fabryczne z Chin

● Pełna personalizacja napięcia i struktury

● Ścisły system kontroli jakości

● Eksportuj doświadczenie dla projektów globalnych

● Wsparcie techniczne przy instalacji i wyborze

Guangbian zapewnia stabilne i opłacalne rozwiązania transformatorowe dla międzynarodowych nabywców.
